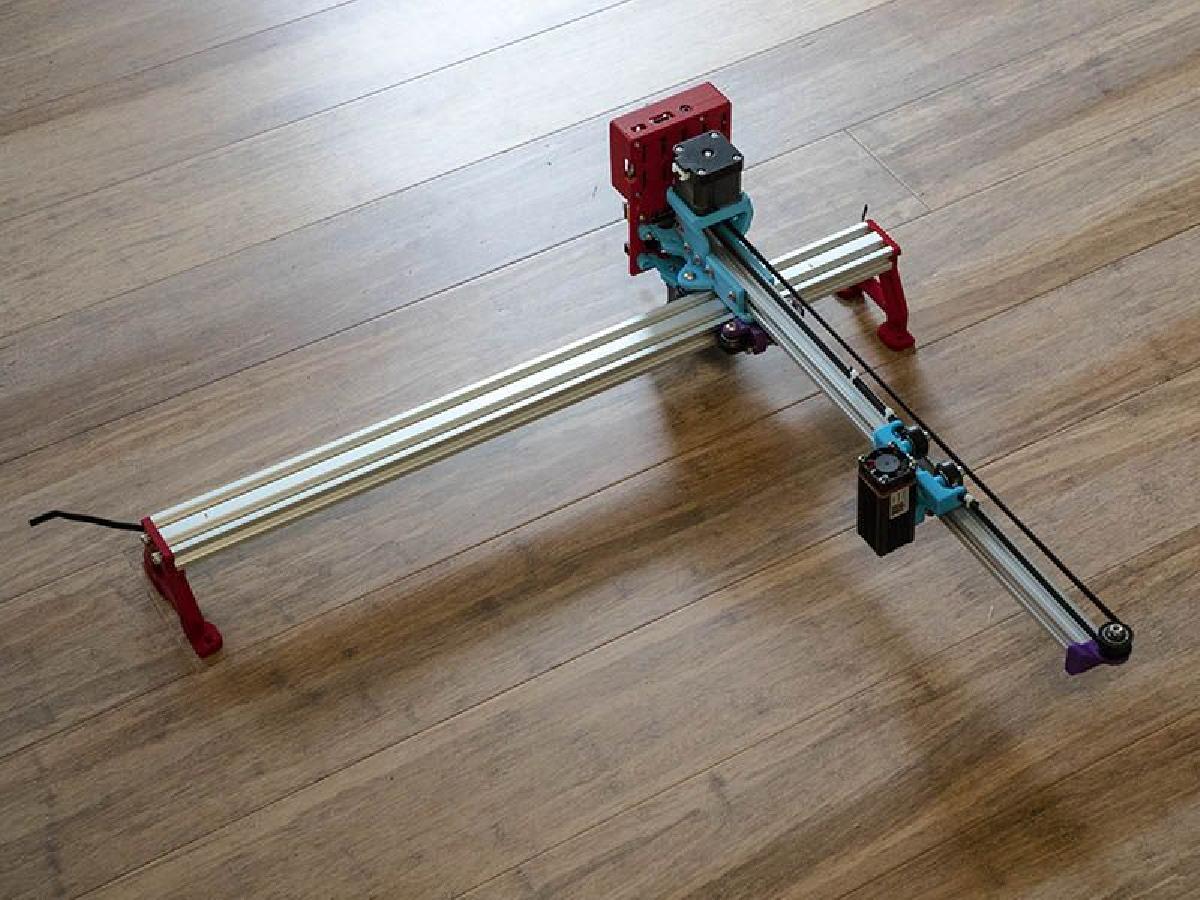

Gravador a laser cantilever

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gravador a laser cantilever

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Gravador a laser cantilever foi projetado para Impressora 3D. Ha uma versao mais nova desta construcao que e mais versatil e mais rigida: https://www.thingiverse.com/thing:493477219/07/2021Atualizei algumas fotos apos atualizar o carro do eixo Z manual. Se voce baixou esse design (https://www.thingiverse.com/thing:4907750) antes desta data, pode querer revisitar esse design, pois fiz algumas melhorias nele.13/07/2021Criei um carro do eixo Z manual, roda de foco e suporte de assistencia de ar para este design usando 3 outros designs como pontos de partida. Voce pode encontrar essas pecas aqui: https://www.thingiverse.com/thing:490775005/02/2021Aqui esta um remix disso que outra pessoa fez usando apenas 2020 se voce quiser experimentar.https://www.thingiverse.com/thing:464540620/10/2020Se voce nao montar sua eletronica acima da parte inferior da extrusao 2020, voce poderia usar um 2020 mais longo e estende-lo mais para tras, fixando aquele parafuso traseiro que mantem as placas juntas com uma porca em T na parte inferior do 2020 em vez de uma porca de travamento. Isso lhe daria mais suporte para o cantilever. Se voce estiver fechando seu gravador, o fechamento obviamente teria que ser mais profundo dependendo de quao longe voce o estenderpara tras.26/09/2020 AtualizacaoCorrigi a localizacao de um pequeno furo de porca em T que alguem notou na peca MotorMount_Above.stl e a substitui por MotorMount_Above_V3.stl e os novos arquivos de montagem tem _V7 no nome. Estava apenas fora .13mm (.0051 polegadas) no maximo, mas nao e realmente um problema se voce ja imprimiu as pecas.Aqui esta um video muito curto desta maquina funcionando. https://youtu.be/HgV3grxkY44Eu tambem adicionei um CantileverStablizer.stl opcional. Os novos arquivos de montagem mostram como isso e montado e ha 2 fotos que tambem mostram. Ele se monta abaixo do IdlerMount_Above_V3.stl usando um parafuso M5x20mm em vez do M5x12mm apenas para o IdlerMount. Voce pode usar 1 ou 2 rodas. Se usar 1 roda, voce precisa de um parafuso M5x30mm, uma arruela de precisao e uma porca de travamento. Se usar 2 rodas, voce precisa de um parafuso M5x45mm, 2 arruelas de precisao, um espacador de 3mm e uma porca de travamento. Se usar esta peca opcional, esteja ciente de que voce precisa de uma superficie limpa para a roda rolar, pois qualquer detrito que ela atravessar pode afetar sua gravacao a laser.Este e um design de gravador a laser cantilever baseado em https://forums.modelflying.co.uk/index.php?/topic/44406-a-different-kind-of-build/#comments. Incorporei a maior parte do design dele, mas fiz algumas mudancas. A principal mudanca foi mover a correia do cantilever para cima da extrusao 2020. Meu registro de construcao pode ser encontrado aqui: https://forum.v1e.com/t/cantilevered-laser-engraver/19179 Voce deve ser capaz de construir isso de $160-$200 e ate menos se voce ja tiver muitas das pecas. Eu usei um comprimento de 600mm de 2040 e um comprimento de 500mm de 2020. 500mm para o cantilever provavelmente e um pouco forcado, mas vamos ver como vai. Eu coloquei todas as pecas juntas e testei o laser, mas ainda nao coloquei em operacao. Para a eletronica, estou atualmente rodando o firmware grbl em um shield CNC keyestudio V4 com um raspberry pi 3b Plus conectado a ele rodando v1pi (https://jeffeb3.github.io/v1pi/). Provavelmente vou trocar a eletronica por uma placa personalizada da Eleksmaker mana 3-eixos eventualmente. Eu usei 42,5 de correia GT2 para o braco cantilever e 31,5 para o motor 2040, mas deixei um pouco extra la caso eu o faca mais longo.Eu carreguei um arquivo de montagem do fusion 360, bem como um arquivo de montagem do sketchup para que voce possa ver como todas as pecas se encaixam ou modifica-las. Um BOM tambem esta incluido, mas nao verifiquei duas vezes a contagem de parafusos e porcas.Aviso:Certifique-se de obter alguns bons oculos de seguranca para laser que protejam seus olhos contra o comprimento de onda do laser que voce esta usando. Eu achei a eletronica a parte mais dificil desta construcao por causa das conexoes do laser. Certifique-se de entendercomo conectar seu laser especifico antes de tentar este projeto, pois voce pode facilmente destruir seu laser.
