Sobre o objeto 3D Gravador a laser 15watts

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

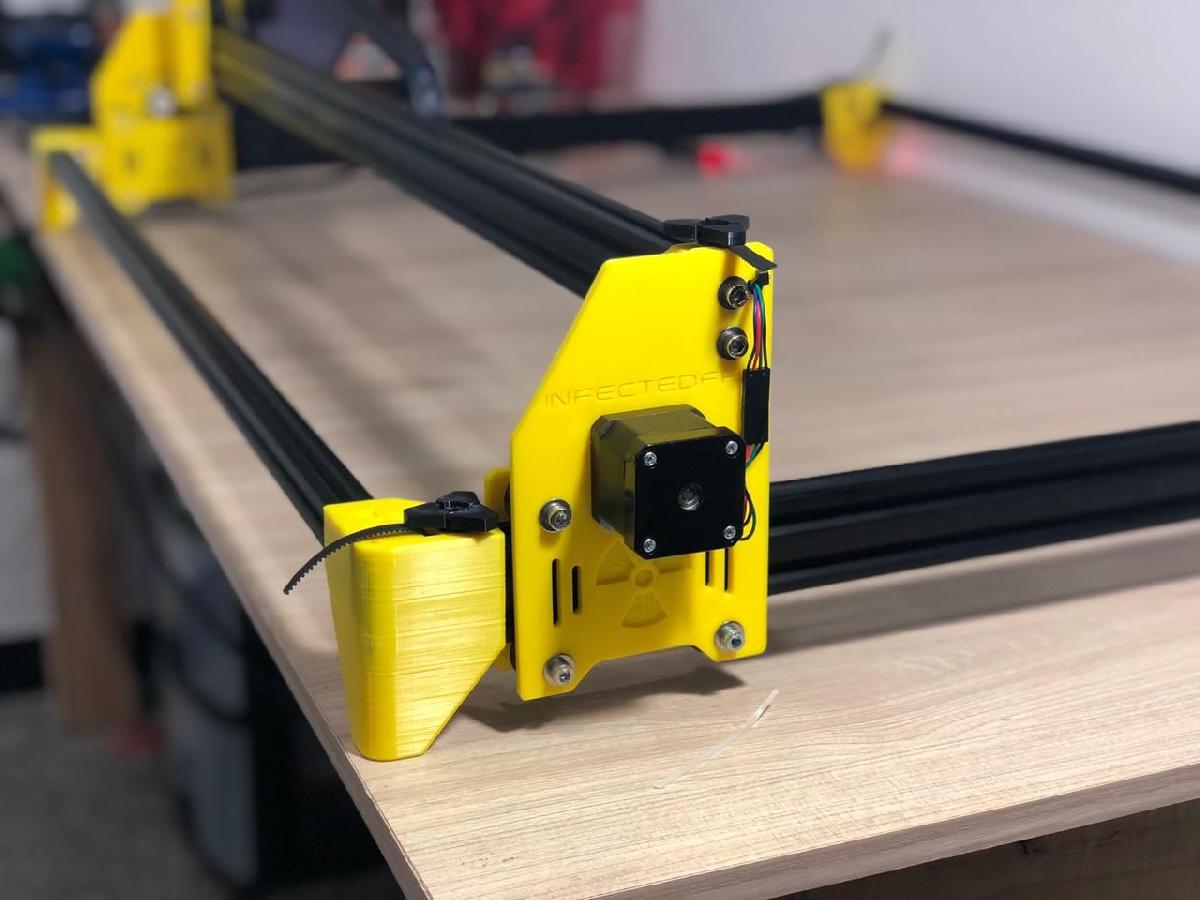

Gravador a laser 15watts foi projetado para Impressora 3D. Aqui esta esta gravadora/cortadora a laser. https://www.youtube.com/watch?v=BDpxbFF8Kh4https://youtu.be/zRDbouy390khttps://www.youtube.com/watch?v=93jwjaFYyHk GRAVACAO DE ACO METALICO COM TINTAOutro trabalho feito com a impressora 3D a laser https://www.youtube.com/watch?v=BDpxbFF8Kh4Eu estou projetando este laser cuidando de cada parte para ser funcional,Este laser possui suportes de fim de curso nos cantos e nos dois lados do eixo X tambem.Os cantos tem botoes de tensionamento de correia para facil operacao.O suporte do laser tem um botao ajustavel para elevar ou abaixar o laser manualmente para fins de foco. Todas as pecas foram impressas com 65% de preenchimento e 2 linhas de perimetro apenas para tornar as pecas mais fortes.Anexado voce encontrara uma lista de pecas com quantidade e link onde comprar.SIZE 1mts x 75cmArea construida 87cm x 58cmAS EXTRUSAOES DE ALUMINIO SAO1PCS 1500mm 2040 V slot cortado ao meio para obter 2 pcs de 75cm cada.1 PCS 1000MM 2040 V slot para o eixo X2 PCS 1000mm 2020 Vslot Eu comprei a extrusao da openbuildsExtrusao 2020 https://openbuildspartstore.com/v-slot-20x20-linear-rail/Extrusoes 2040 https://openbuildspartstore.com/v-slot-20x40-linear-rail/Qualquer problema com programacao, apenas me envie uma mensagem e eu ajudarei voce imediatamente.AtenciosamenteQuaisquer dicas serao bem-vindas em paypal.me/infectedfpv

Baixar

O modelo 3D denominado "Gravador a laser 15watts" é um projeto interessante voltado para a gravação e corte a laser, ideal para quem deseja criar sua própria máquina personalizada. Aqui estão alguns aspectos importantes sobre o modelo:

### Descrição Geral

- **Formato e Tamanho**: O modelo tem dimensões de 1 metro por 75 cm, com uma área de trabalho efetiva de 87 cm x 58 cm, o que oferece uma boa espaço para diversos projetos de gravação e corte.

- **Estrutura**: A máquina é construída com perfis de alumínio, especificamente as extrusões 2040 e 2020 da OpenBuilds. O projeto inclui uma configuração que permite que a estrutura seja robusta, garantindo estabilidade durante a operação.

- **Componentes Principais**:
- **Suportes de final de curso**: Estão localizados nos cantos da máquina e de ambos os lados do eixo X, auxiliando na precisão do movimento da cabeça de gravação.
- **Botões de tensão de correia**: Focados em facilitar a operação, permitindo ajustes rápidos e simples nas correias que movimentam a cabeça do laser.
- **Foco do laser**: Um suporte com um botão ajustável que permite ao usuário levantar ou abaixar o laser manualmente para garantir o foco adequado, essencial para um desempenho de gravação de alta qualidade.

### Impressão 3D

- O autor menciona que todas as partes foram projetadas para serem impressas com **65% de preenchimento** e **2 linhas de contorno**, o que melhora a resistência estrutural das peças impressas.

### Link de Recursos

O autor também fornece links para vídeos que demonstram a máquina em funcionamento e projetos relacionados, como gravações em metal. Esses vídeos são excelentes recursos para entender melhor a capacidade e a funcionalidade da máquina.

### Lista de peças e Links

O autor incluiu uma lista dos componentes necessários para a montagem da máquina, com links para compra, o que facilita a aquisição dos materiais. Isso é particularmente útil para aqueles que desejam replicar o projeto.

### Suporte e Comunidade

O autor oferece suporte técnico para problemas de programação, incentivando a comunicação e a troca de dicas. Isso demonstra um compromisso com a comunidade de makers e um desejo de ajudar outros a ter sucesso em seus projetos.

### Conclusão

A "Gravador a laser 15watts" é um projeto ambicioso que combina a versatilidade das impressoras 3D com a funcionalidade de máquinas a laser. Com boas práticas de impressão e a atenção aos detalhes mencionados, este modelo pode ser uma excelente adição para quem está interessado em mecânica de precisão e design criativo.
