Gramil digital, tracador, paquimetro, vernier.

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gramil digital, tracador, paquimetro, vernier.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

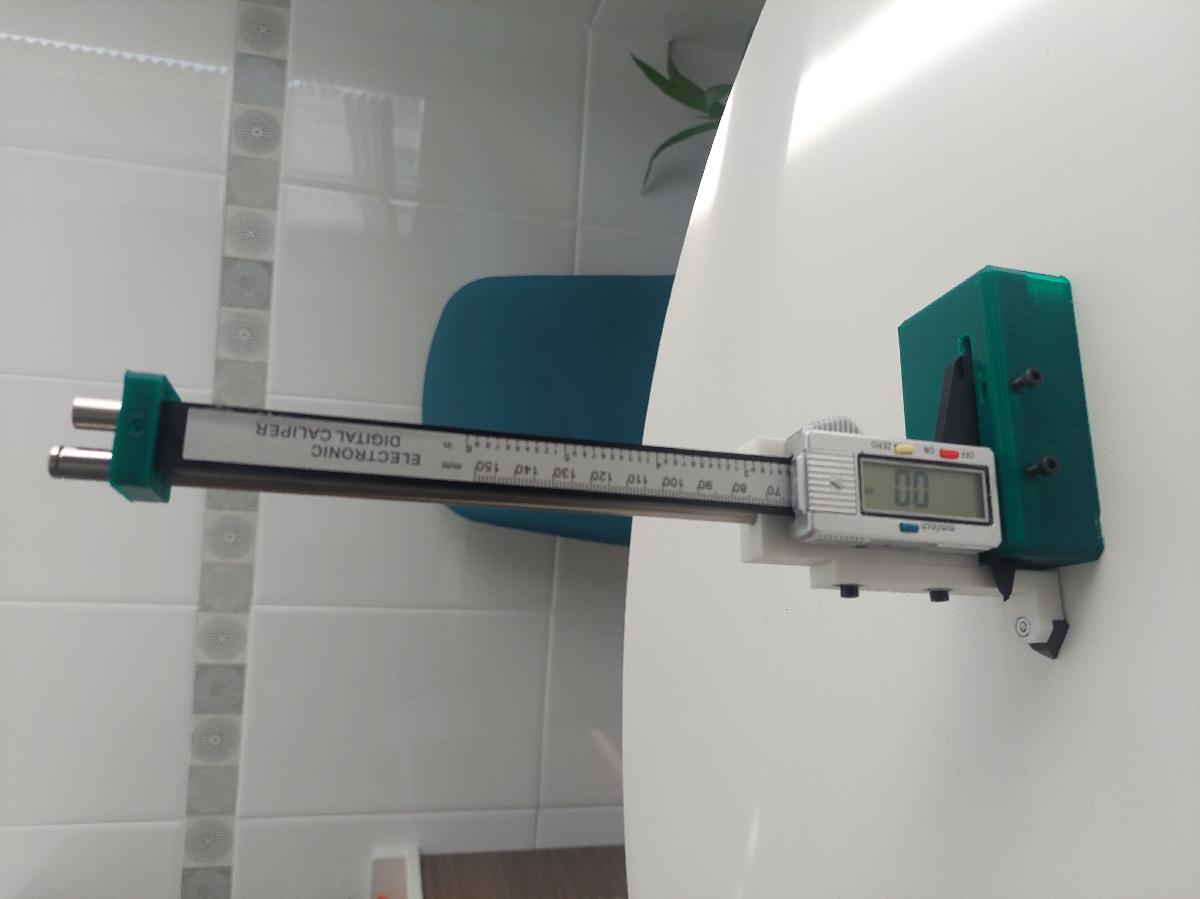

Gramil digital, tracador, paquimetro, vernier. foi projetado para Impressora 3D. E um gramil digital utilizando um calibre com uma tela, o calibre pode ser desmontado, pois nao e necessaria nenhuma modificacao nele, voce pode usar um calibre de plastico de baixo custo (ha muitos no Aliexpress por 3€) e deixa-lo permanentemente. Se o calibre utilizado tiver um freio, otimo, mas se nao tiver, ha um furo M5 para um parafuso para o freio. Acho essa ferramenta interessante porque voce pode zerar em diferentes alturas e facilita a marcacao de pecas. Dessa forma, paramos de usar as pontas do calibre para marcar as pecas, usando em vez disso uma pastilha de widia queimada, daquelas que sao parafusadas, afiando-a para poder marcar em ferro e outros metais duros. As colunas sao duas varas de 8mm, nao precisam ser muito duras, eu as recyclei de uma impressora velha. Adicionei uma base ligeiramente mais larga (Base60.stl), que acho que funciona melhor, embora eu esteja usando a de 50 e esteja otima. Tambem uma ponta de grafite para marcar objetos sem arranhar, e assim as marcas podem ser limpas.

Baixar

O modelo 3D denominado "Gramil Digital, Tracador, Paquímetro, Vernier" é uma ferramenta inovadora e funcional que combina a precisão de um caliper digital com a praticidade de um gramil para marcação de peças. Aqui estão alguns detalhes importantes sobre o projeto:

### Descrição do Modelo

**Estrutura e Funcionalidade:**
- O gramil utiliza um caliper digital com tela, que pode ser facilmente montado e desmontado, permitindo a alternância entre diferentes dispositivos sem a necessidade de modificações permanentes. A versatilidade é uma das principais características do modelo, já que pode ser adaptado a calipers de plástico de baixo custo, disponíveis em diversas plataformas, como Aliexpress.

**Mecanismo de Freio:**
- O design considera a funcionalidade de um mecanismo de freio. Caso o caliper utilizado não venha com essa funcionalidade, uma solução prática foi incorporada: um orifício acima do ponto de fixação, destinado a um parafuso M5 para o ajuste.

**Marcação Precisa:**
- Uma das inovações trazidas pelo modelo é a substituição da ponta do caliper por uma pastilha de widia queimada, que pode ser afiada para marcar em superfícies metálicas duras. Isso melhora a precisão e permite uma aplicação mais limpa, sem comprometer a integridade do material que está sendo trabalhado.

**Componentes Estruturais:**
- O modelo pode ser montado com colunas de 8mm, que não precisam ser de alta resistência, permitindo a reciclagem de materiais, como varas retiradas de impressoras antigas, o que é uma abordagem sustentável.

**Bases Intercambiáveis:**
- O autor oferece duas opções de base: uma base de 50mm e uma ligeiramente mais larga de 60mm. Ambas foram desenvolvidas para garantir estabilidade e funcionalidade, sendo a de 60mm considerada mais eficiente em determinados contextos de uso.

**Ponta de Grafite:**
- Incorporar uma ponta de grafite à ferramenta permite a marcação de objetos sem arranhá-los, tornando o processo de marcação ainda mais eficiente e limpo, especialmente em aplicações onde a estética é importante ou onde as marcas precisam ser removidas posteriormente.

### Conclusão

O Gramil Digital é um excelente exemplo de inovação no campo da fabricação de ferramentas. A combinação da precisão digital do caliper com a funcionalidade de marcação do gramil proporciona aos usuários uma ferramenta versátil e eficiente. A possibilidade de adaptar o modelo a diferentes calipers e a facilidade de montagem/desmontagem o tornam uma opção acessível e prática para profissionais e entusiastas do DIY (faça você mesmo). Essa abordagem também incentiva a reciclagem e o uso de materiais acessíveis, ampliando sua atratividade.
