Gradiente de Mandhala de RMN
Física e Astronomia
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Gradiente de Mandhala de RMN
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

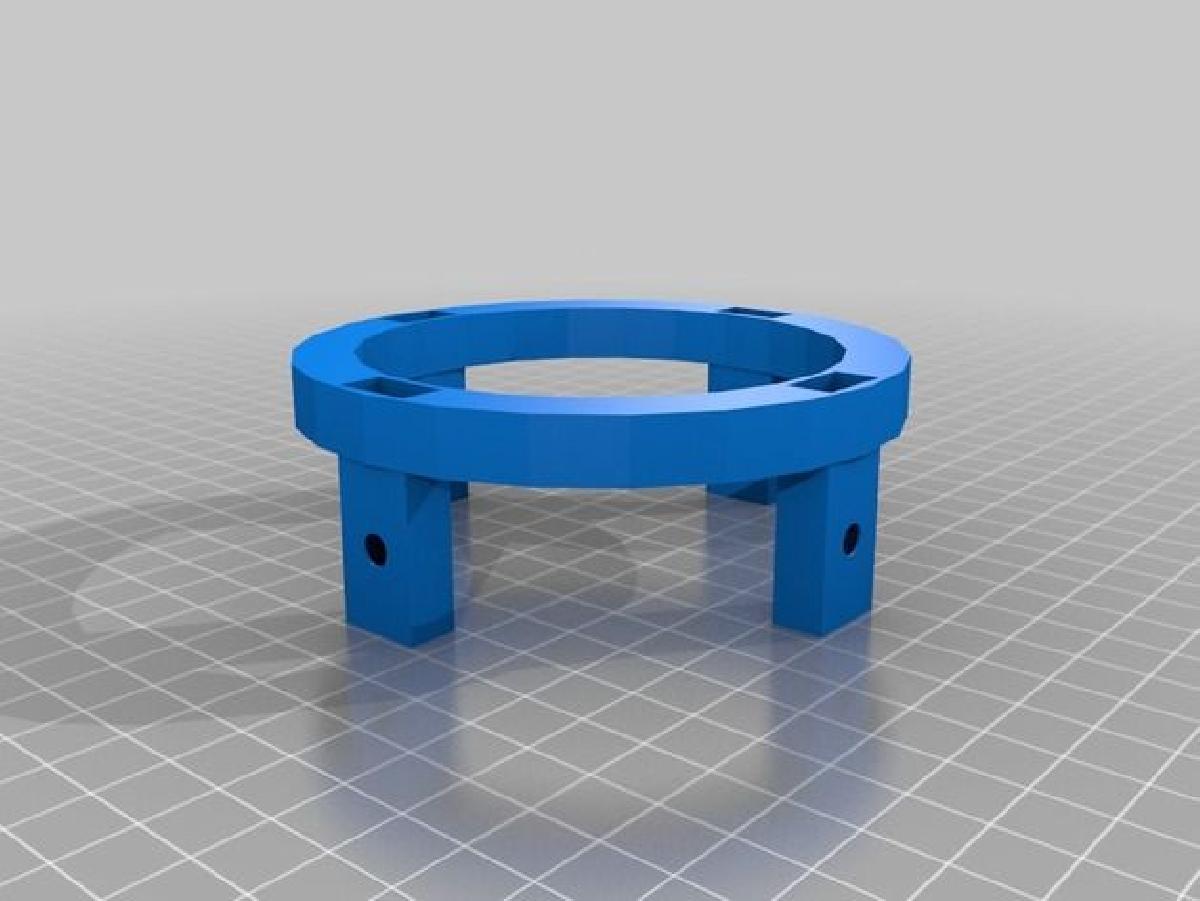

Gradiente de Mandhala de RMN foi projetado para Impressora 3D. Nota: A versao mais atualizada desta coisa esta disponivel aqui. Estas sao duas partes de um gradiente a serem usadas com um Mandhala Halbach. O angulo das duas pecas do gradiente em relacao uma a outra altera a forca do gradiente ao longo do campo homogeneo externo fornecido pelo Mandhala. Esta coisa tem duas pecas distintas que foram projetadas para trabalhar juntas: Parte Superior 8cm de diametro interno, 10cm de diametro externo 4 1/2 x 1/4 x 1 slots para ima N42 (polos nas laterais altas e estreitas) Parte Inferior 8cm de diametro interno, 10cm de diametro externo 4 1/2 x 1/4 x 1 slots para ima N42 (polos nas faces grandes) Nota: Os imas N42 para as duas pecas sao diferentes. Veja a terceira foto para as direcoes da magnetizacao dos diferentes imas a fim de gerar um campo quadrupolar. Este design e baseado em um artigo de Peter Blümler (Sistema de Ima Permanente para RM com Gradiente Constante mecanicamente ajustavel em Direcao e Forca, Conceitos em Ressonancia Magnetica Parte B (Engenharia de Ressonancia Magnetica), No Numero do Volume (2015), DOI 10.1002/cmr.b.21320). A terceira foto e parte da Figura 5 no artigo de Blümler mencionado acima. Este gradiente e para uso com um Mandhala Halbach, que voce pode encontrar aqui: Para usar este gradiente, encaixe a parte inferior sobre o Mandhala. O gradiente superior deve deslizar nos espacos abertos na parte inferior. Vire o gradiente superior para alterar a forca do gradiente. A forca maxima do gradiente e observada quando todos os imas estao em incrementos de 45 graus. Esta coisa foi projetada por Jeremiah OMahony, Nick Torres e Ken Zhu com orientacao e zombarias bem-humoradas de Merideth Frey, PhD, na bela Yonkers, Nova York.
