Grade de matriz de LED 32x8 para difusor

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Grade de matriz de LED 32x8 para difusor

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

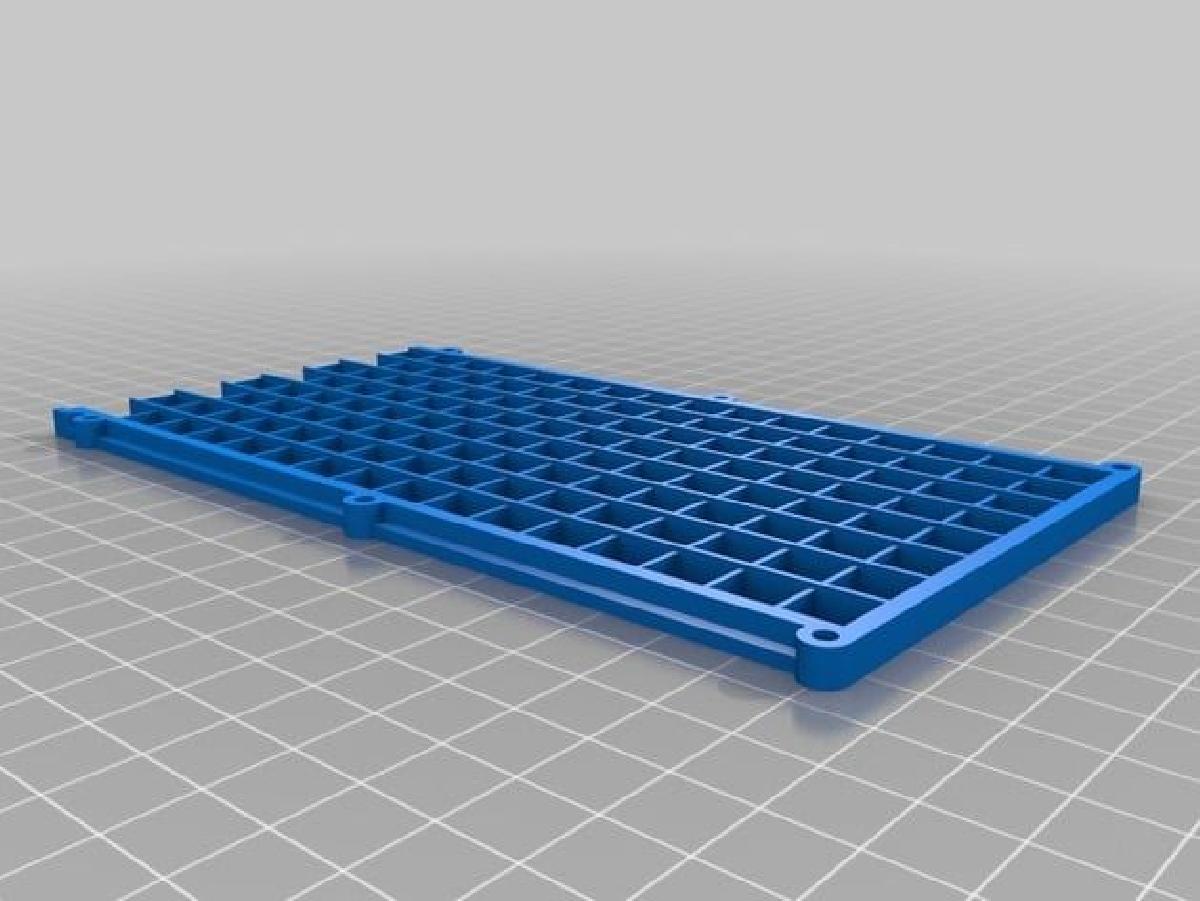

Grade de matriz de LED 32x8 para difusor foi projetado para Impressora 3D. Esta e uma grade de 10 mm para caber sobre uma matriz de LED 32x8, como parte de um painel difusor para a matriz de LED. Como a grade 32x8 completa seria muito longa para caber em algumas mesas de impressao, ela foi projetada para ser impressa duas vezes e as duas partes 16x8 se encaixarao.Os quadrados sao espacados em uma grade quadrada regular de 10 mm, seu tamanho interno e de 9,2 mm e as paredes entre cada quadrado tem 0,8 mm de espessura.Para uma matriz 32x8, voce imprimiria "32x8_matrix_v09.stl" duas vezes.Para uma matriz maior (por exemplo, 64x8 ou 128x8), voce imprimiria "32x8_matrix_v09.stl" duas vezes e imprimiria quantos "matrix_middle_v10.stl" forem necessarios.O "panel_end.stl" e "panel_mid.stl" sao paineis difusores imprimiveis opcionais para cobrir a grade (observe que eu nao tentei pessoalmente, pois usei papel e folha de perspex para cobrir minha propria matriz).A matriz de LED veio do ebay e foi descrita como:"WS2812B Painel de LED RGB enderecavel NeoPixel 5050 – 8×32 – 5V"Parece muito semelhante a estes:adafruit "Matriz de LED RGB NeoPixel Flexivel 8x32" (ID DO PRODUTO: 2294)Seeedstudio "RGB LED 32x8 Matrix (WS2812B) - 5V DC" (RB-See-420 / SEEED-104990128)Ha um video do artigo finalizado aqui: https://www.youtube.com/watch?v=ORE7rWveC6YAtualizacao V10 15/11/21Nova secao intermediaria adicionadaSe voce deseja uma matriz maior que 32 pixels de largura, adicionei uma nova "secao intermediaria" opcional que pode ser usada para estendera matriz a um comprimento arbitrario (em multiplos de 16 pixels). Este foi um pedido de alguem (eu nao testei pessoalmente). Novos paineis adicionadosTambem foram adicionados alguns paineis/capas imprimiveis que devem ser impressos em material branco ou semi-translucido. Novamente, este foi um pedido de alguem que eu nao tentei. Eles sao modelados com 1 mm de espessura, mas podem ser facilmente dimensionados para diferentes espessuras em seu software de impressao 3D. Nota: existem dois tipos diferentes de painel "panel_end" e "panel_mid", para se adequar as extremidades e ao meio da matriz, respectivamente.

Baixar

O arquivo 3D intitulado "Grade de matriz de LED 32x8 para difusor" é um modelo projetado para ser impresso em 3D e utilizado como parte de um painel difusor para matrizes de LED. Abaixo, apresento uma visão geral das principais características e instruções para a impressão deste modelo:

### Características do Modelo

1. **Dimensões e Layout**:
- O modelo se compõe de uma grade com espaçamento regular de 10 mm, onde cada quadrado interno possui 9,2 mm de largura. As paredes que separam os quadrados têm uma espessura de 0,8 mm.
- A grade total consiste em uma matriz de LED de 32x8 pixels, mas devido ao seu tamanho, foi dividido em duas partes im681primíveis de 16x8, permitindo a impressão em mesas menores.

2. **Impressão**:
- Para uma matriz de LED 32x8, você deve imprimir o arquivo "32x8_matrix_v09.stl" duas vezes para formar a grade completa.
- Se você planeja usar uma matriz maior (por exemplo, 64x8 ou 128x8), deverá imprimir "32x8_matrix_v09.stl" duas vezes e o número necessário de arquivos "matrix_middle_v10.stl".

3. **Paineis Difusores Opcionais**:
- Os arquivos "panel_end.stl" e "panel_mid.stl" são opcionais e destinados a cobrir a grade, proporcionando um acabamento mais limpo e estético. O autor do modelo não testou os paineis impressos, pois utilizou outros materiais (papel e perspex) para essa finalidade.

4. **Compatibilidade com Matrizes de LED**:
- O modelo foi originalmente concebido para ser utilizado com a matriz de LED WS2812B, uma matriz endereçável de 32 in LEDs RGB, que pode ser adquirida em plataformas como eBay ou em lojas especializadas.

5. **Atualizações**:
- Em uma atualização recente (V10), uma seção intermediária opcional foi adicionada, permitindo a expansão da matriz para um comprimento arbitrário em múltiplos de 16 pixels, em resposta a um pedido da comunidade.
- Novos paineis impressos foram disponibilizados, pensados para serem feitos em materiais brancos ou semi-translúcidos, modelados em 1 mm de espessura, podendo ser ajustados conforme a necessidade no software de impressão.

### Conclusão

Esse modelo 3D é uma excelente solução para quem deseja criar painéis personalizados com LEDs, permitindo fácil impressão e montagem. As instruções são claras, e a inclusão de diferentes componentes e atualizações garante versatilidade e personalização no projeto. Para ver o resultado final e receber mais dicas, o autor também compartilhou um vídeo no YouTube que pode servir de orientação visual para os interessados em replicar o painel.
