Sobre o objeto 3D Graber i3 Reloaded / Toolson por TobyTetzi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

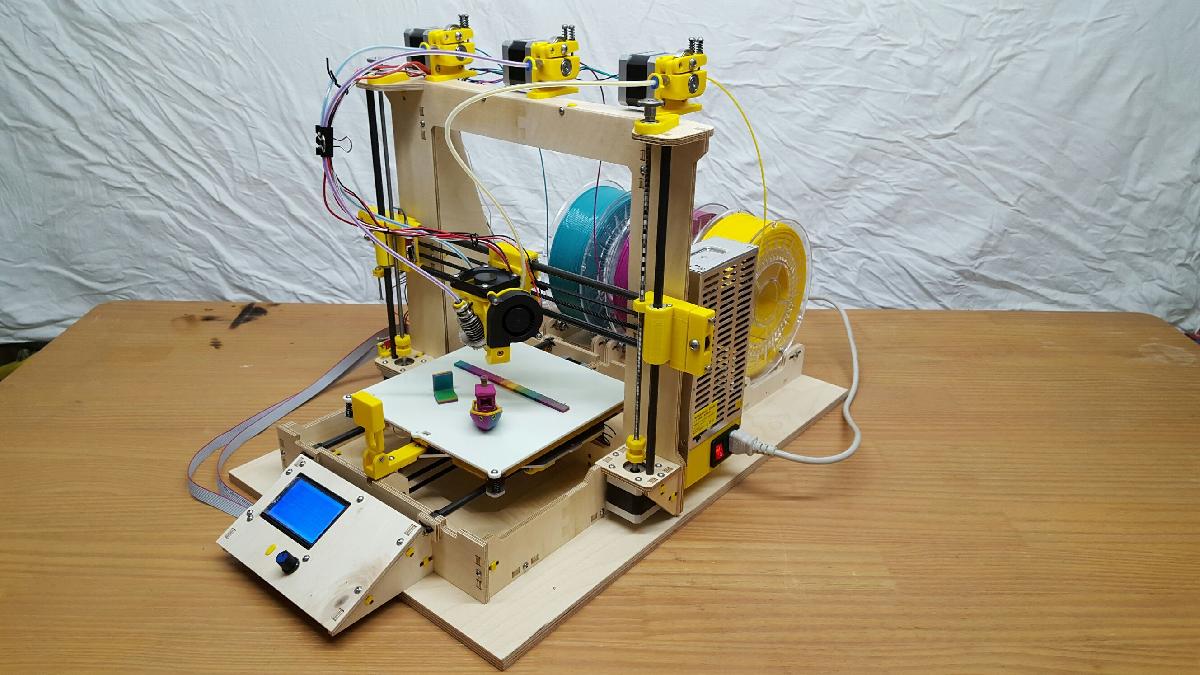

Graber i3 Reloaded / Toolson por TobyTetzi foi projetado para Impressora 3D. Ola,aqui esta minha versao do Graber i3 Reloaded por Jörg, tambem conhecido como Helijoye pecas impressas de Lars, tambem conhecido como Toolson.Fiz algumas alteracoes nos arquivos DXF do quadro,por exemplo, uso rolamentos MF126 para a correia Ye mudei todos os desenhos para compensado de 6,35 mm.Tambem fiz algumas alteracoes nas pecas do Toolson.Vou usar igus rj4jp-01-08 em todos os eixos, entao mudei o diametro do Y-axis_igus_bearing_clamp de 16 para 15 mm.Alem disso, fiz alteracoes nas Partes 2 e 4 do eixo X para usar igus rj4jp-01-08.Como pedi varas lisas Graber, estendi a Parte 2 do eixo X em 15 mm.Por fim, dei ao tensionador da correia do eixo Y um deslocamento de 4 mm para se ajustar ao quadro Graber.Publicarei mais arquivos no futuro.Atenciosamente, TobyAtualizacao 29.12.2015Adicionar parte_2_v1 do eixo X13-15mmTem comprimento original para varas X de 370-380 mm Prusa i3 Hephestos, como a parte do Toolson.Parte_2_v1 do eixo X13+15mm e para varas X de 400 mm Graber i3.Adicionar carro Y Graber.Eu fresarei em liga de 3 mm.Atualizacao 21.02.2016Mudei algumas fotos ;-)Atualizacao 10.10.2018Adicionados os Pequenos e Graficos Completos Pecas de MadeiraAdicionadas as pecas de madeira completas do Graber I3 Reloaded
