Sobre o objeto 3D GM328

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

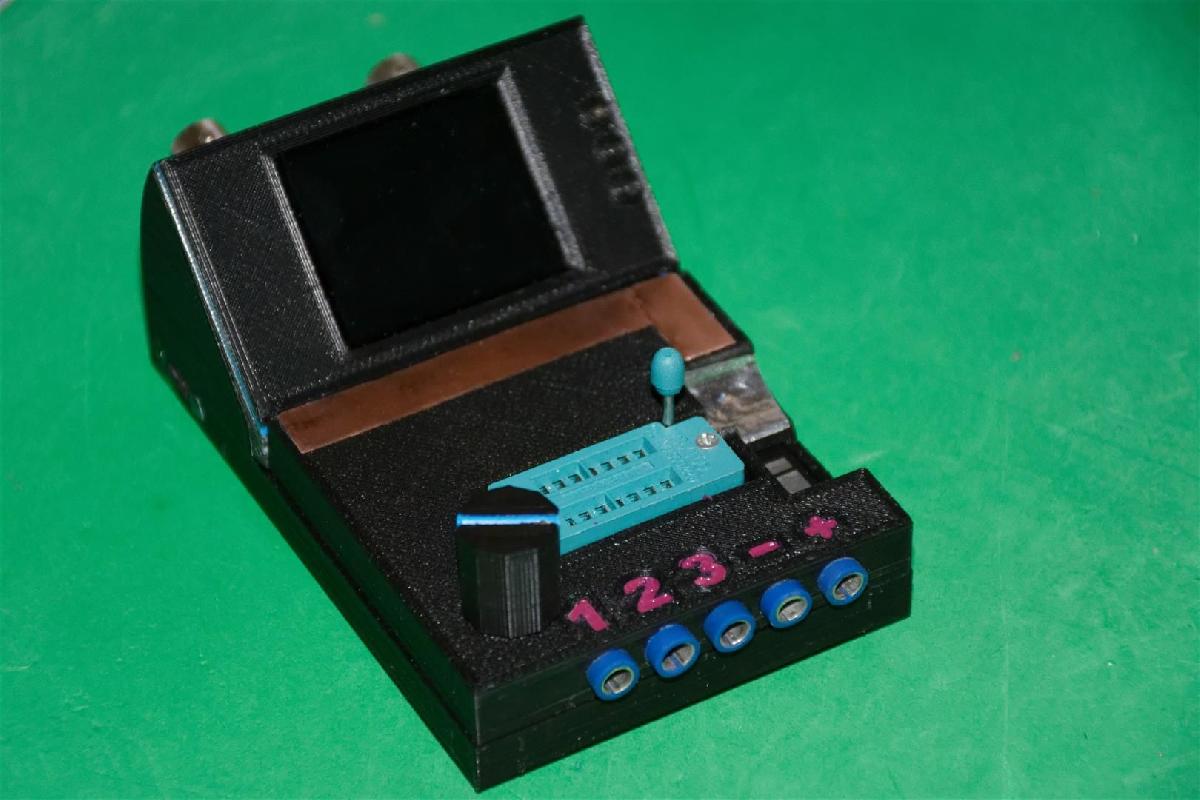

GM328 foi projetado para Impressora 3D. Caja MT328, incorpora carregador de bateria de litio pt4056 para a carga de bateria modelo s3 samsung, mas voce pode colocar qualquer bateria que caiba no compartimento, e booster mt3608 para elevar a tensao de 3.7v a 9.0v, na parte de tras temos um orificio para sua regulacao, eu aconselho ajustar antes de conectar a fiacao.Nao encontrei conectores pequenos para as saidas 1-2-3 e + / - entrada, utilizei conectores faston, que saem do soquete que previamente foi dessoldado e com a dremel realizei um pequeno sulco para a saida dos cabos, esses cabos finos eu tirei de um cabo de carregamento de telefonia movel usb/mini usb.Importante para que as pecas se encaixem corretamente modificar o parametro:Expansao horizontal de orificios - 0.1Expansao horizontal da camada inicial - 0.1Expansao horizontal - 0.1Os orificios onde rosqueiam os parafusos, passar um macho da metrica, quase nunca utilizo porcas ja que passando um macho e realizando a rosca sobre a peca fica muito forte.Os faston foram colados com cianocrilato e antes que seque derramar bicarbonato de sodio, repetir quantas vezes forem necessarias para obter uma camada consistente.O botao foi introduzido um pedacinho de filamento azul, as extremidades foram cortadas com alicates de corte e com um isqueiro se aproximou a chama inferior de cor azul para arredondar, nao passar a parte superior da chama porque deixara o filamento enegrecido.Os orificios para os LEDs, foi utilizado filamento transparente.Para dar cor a (1 2 3 + -) utilizei esmalte de unhas, seca muito rapido e se voce der varias camadas fica em relevo e brilhante.

Baixar

O modelo 3D GM328 é uma abordagem inovadora e prática para o design de caixas eletrônicas, incorporando funcionalidades úteis de carregamento de bateria e aumento de tensão em um formato compacto e acessível. Abaixo, exploraremos em detalhes as características, o processo de montagem e as considerações importantes para a impressão e uso deste projeto.

### Introdução ao GM328

O GM328 apresenta uma caixa projetada especificamente para acomodar um carregador de bateria de lítio, o PT4056, e um booster, o MT3608. Enquanto o PT4056 é responsável por regular a carga da bateria, garantindo que ela seja carregada de maneira segura e eficiente, o MT3608 é um conversor que permite elevar a tensão de 3,7V, típica das baterias de lítio, para 9,0V, ampliando consideravelmente a versatilidade do dispositivo. Isso permite que o conjunto seja utilizado em diferentes aplicações eletrônicas, tornando-o uma solução prática para hobbyistas e profissionais.

### Funcionalidades do Design

A caixa MT328, além de abrigar os componentes eletrônicos, apresenta um design que prioriza a funcionalidade e a facilidade de uso. Uma das principais características é o orifício na parte traseira, que permite a fácil regulação do booster MT3608. Melhor ainda, o autor recomenda ajustar essa configuração antes de conectar a fiação, uma prática que pode evitar danos aos componentes caso a tensão não esteja corretamente configurada.

#### Acessórios e Conexões

Na ausência de conectores menores para as saídas 1-2-3 e a entrada +/-, o autor optou por conectores faston. Esse tipo de conector é bastante utilizado em aplicações onde a facilidade de instalação e retirada é necessária. Para facilitar a passagem dos cabos, o autor utilizou uma Dremel para criar um pequeno sulco, garantindo que a fiação seja organizada e não interfira no encerramento da caixa.

Os cabos utilizados para as conexões são oriundos de um cabo de carregamento USB/Mini USB, o que é uma solução prática e econômica, especialmente para quem está montando o dispositivo em casa. Isso demonstra o espírito "faça você mesmo" que permeia a cultura maker e da impressão 3D.

### Considerações Importantes para Impressão

Para garantir que todas as peças do modelo se encaixem corretamente, o autor enfatiza a importância de ajustes nos parâmetros de impressão:

1. **Expansão horizontal de orifícios**: Ajuste este parâmetro para -0,1 mm para garantir que os orifícios não fiquem apertados demais, permitindo que os componentes e parafusos sejam inseridos sem dificuldade.

2. **Expansão horizontal da camada inicial**: O ajuste de -0.1 mm para a camada inicial pode ajudar na aderência da peça, facilitando a impressão.

3. **Expansão horizontal**: O mesmo ajuste de -0,1 mm deve ser aplicado para garantir que todas as partes do modelo se encaixem de maneira harmoniosa.

Esses detalhes são cruciais, pois uma impressão 3D bem-sucedida pode ser diretamente afetada por pequenos parâmetros que muitas vezes são negligenciados.

### Montagem e Acabamento

A montagem do GM328 vai além da simples impressão. Existem várias etapas que garantem um resultado final atraente e funcional. Por exemplo, as roscas onde os parafusos devem ser inseridos devem ser passadas por um macho da métrica. Essa prática é vantajosa, pois a rosca feita diretamente na peça impressa tende a ser mais robusta e duradoura, evitando que as porcas sejam necessárias e reduzindo o número de peças externas.

#### Fixação dos Fastons

Os conectores faston devem ser fixados com um adesivo cianocrilato. Para aumentar a resistência das conexões, o autor recomenda um método interessante: antes que o adesivo seque, adicionar bicarbonato de sódio. Esse processo cria uma camada sólida e resistente, que é ideal para reforçar a ligação entre os componentes eletrônicos e as partes impressas em 3D.

#### Montagem do Botão

O botão do dispositivo também possui um método especial de acabamento. Um pedaço de filamento azul é inserido, e suas extremidades são cortadas para dar um aspecto mais profissional. A utilização de um isqueiro para arredondar as extremidades com cuidado garante que esses detalhes estéticos não comprometam a funcionalidade do botão e mantém uma boa aparência.

### Iluminação e Sinalização

Os orifícios projetados para os LEDs foram feitos com filamento transparente, permitindo a passagem da luz de forma eficaz. Os LEDs não apenas oferecem uma funcionalidade prática, mas também adicionam uma estética modernizada ao design do dispositivo.

Para adicionar cor às marcações (1, 2, 3, +, -), o autor optou por esmalte de unhas. Essa escolha é particularmente interessante, pois o esmalte seca rapidamente e várias camadas podem resultar em um acabamento em relevo e brilhante, proporcionando um visual que se destaca.

### Considerações Finais

O modelo GM328 exemplifica como a impressão 3D pode ser utilizada para criar dispositivos eletrônicos personalizados que atendem a uma ampla gama de necessidades. A combinação do design pensado com detalhes funcionais e estéticos faz dele uma adição valiosa a qualquer projeto eletrônico.

Esse tipo de projeto é particularmente benéfico para quem está começando a explorar o mundo da eletrônica e da impressão 3D, pois oferece uma experiência prática e gratificante. Além disso, a flexibilidade para adaptar componentes e a possibilidade de experimentar diferentes acabamentos instiga a criatividade e a inovação.

Os detalhes apresentados, desde os ajustes de impressão até o acabamento estético final, são essenciais para garantir que o modelo não só funcione, mas também tenha uma boa apresentação visual. A montagem do GM328 não é apenas uma tarefa técnica, mas também uma expressão de criatividade, permitindo que os usuários tragam suas ideias à vida através da impressão 3D. As possibilidades são infinitas, e cada novo projeto pode se tornar uma oportunidade para aprender, innovar e se divertir no processo.
