Sobre o objeto 3D Girotourbilhao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Girotourbilhao foi projetado para Impressora 3D. https://www.youtube.com/watch?v=DDE_oqEuyxM&feature=youtu.beEu me inspirei no modelo de relogio Jaeger Lecoultre Gyrotourbillon.Para mim, o mais bonito dos relogios ... 490.000 € mesmo assim.Quis fazer apenas o mecanismo de rotacao das gaiolas.Vai ser preciso muita paciencia para terminar o produto e considerar muitos ajustes.Vou realizar uma nomenclatura completa com fotos.nomenclatura gyrotourbillon acessorios2 rolamentos 608 ZZ - 22x8 ep75 rolamentos 624 Z -13x4 ep 5parafuso de madeira M3x16parafuso de madeira M3x8parafuso de madeira M3x40eixo de latao diametro 3 mmtubo de latao diametro 4 mmtubo de latao diametro 2 mmmola de aco retirada do ALI expressref -espiral fio chato bobina a forca constante, 0.25x8x5000mm, tipo27Eu me inspirei no modelo de relogio Jaeger Lecoultre Gyrotourbillon.Para mim, os relogios mais bonitos ... 490.000 € de qualquer forma.Eu queria fazer apenas o mecanismo de rotacao das gaiolas.Vai levar muita paciencia para terminar o produto e considerar muitos ajustes.Vou fazer uma nomenclatura completa com fotos.nomenclatura gyrotourbillon acessorios2 rolamentos 608 ZZ - 22x8 ep75 rolamentos 624 Z -13x4 ep 5parafuso de madeira M3x16parafuso de madeira M3x8parafuso de madeira M3x40eixo de latao diametro 3 mmtubo de latao diametro 4 mmtubo de latao diametro 2 mmmola de aco retirada do ALI expressref-espiral fio chato bobina com forca constante, 0.25x8x5000mm, tipo27NB: adicoesacabei de adicionar o arquivopequena engrenagem conica modnao estava incluido.acabei de adicionar o dwg do conjunto, montagem gyrotourbillon.dwg-acabei de corrigir dois arquivos, motor de balanca.stl e arruela10&11.stl, houve um problema no download escala muito grande.acabei de adicionar os arquivos das grandes gaiolas SEM SUPORTE, a pedido de varios. Assim, voces podem colocar o suporte que quiserem.gaiola superior -SPprimeira gaiola 1 - SPprimeira gaiola 2 - mod - SPacabei de adicionar o arquivo da ancora versao final " ancora-def-impr.stl" a pedido de varias pessoas.acabei de adicionar as referencias dos rolamentos e quantidades.

Baixar

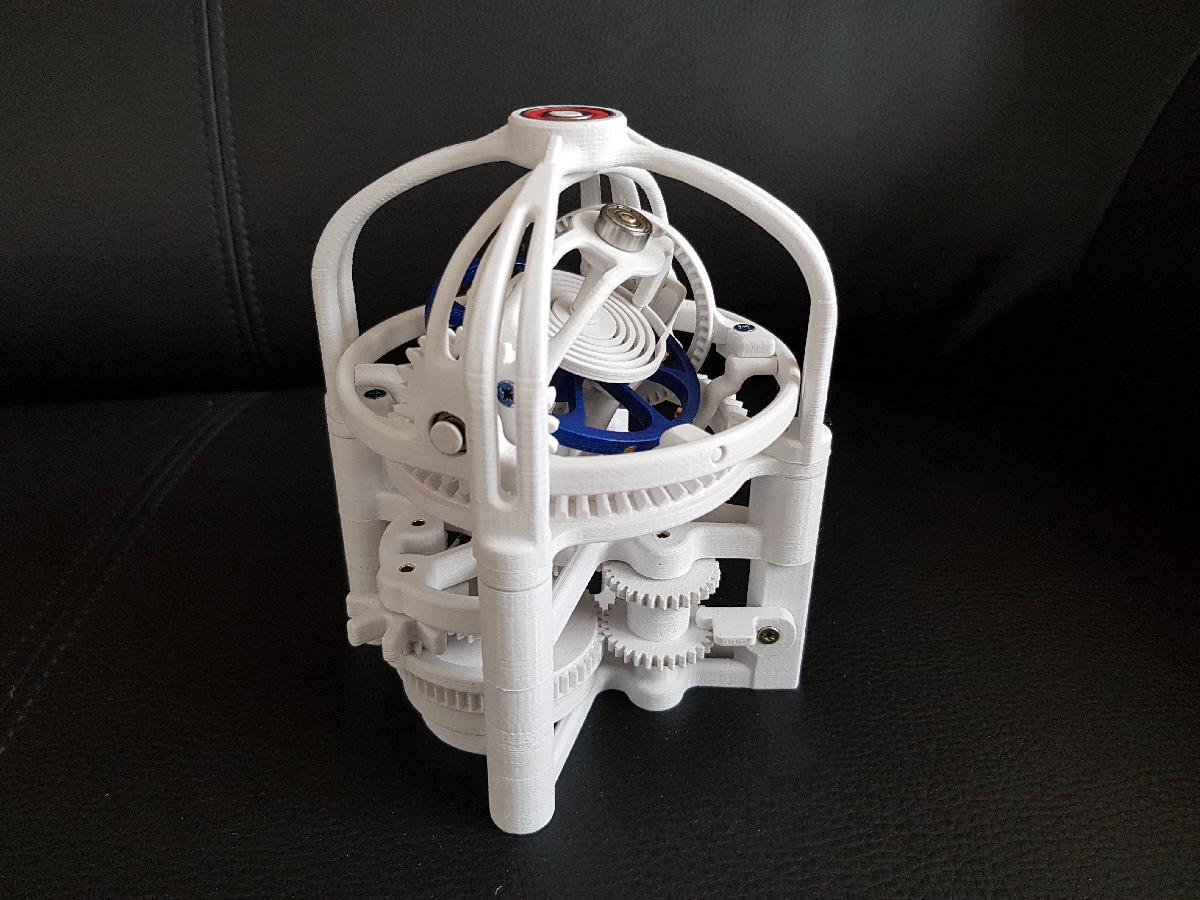

O modelo 3D intitulado "Girotourbilhao" é uma criação inspirada no icônico relógio Jaeger LeCoultre Gyrotourbillon. O autor expressa sua admiração por esse relógio, que é considerado uma das obras-primas da relojoaria, ressaltando não só sua beleza, mas também seu alto custo, que pode chegar até 490.000 euros. O objetivo deste projeto é reproduzir o mecanismo de rotação das gaiolas do Gyrotourbillon, um desafio técnico que exige paciência e muitos ajustes.

### Detalhes do Modelo:
O modelo é planejado para ser impresso em 3D, e o autor forneceu uma lista abrangente de acessórios e componentes necessários para a montagem do projeto, que se destaca pela complexidade de seu mecanismo.

### Nomenclatura de Acessórios:
- **Rolamentos:**
- 2 rolamentos 608 ZZ - 22x8 ep7
- 5 rolamentos 624 Z - 13x4 ep5
- **Parafusos de madeira:**
- M3x16
- M3x8
- M3x40
- **Eixos e Tubos de Cobre:**
- Eixo de latão com diâmetro de 3 mm
- Tubo de latão com diâmetro de 4 mm
- Tubo de latão com diâmetro de 2 mm
- **Mola de Aço:**
- Comprada no AliExpress, espiral de fio plano bobina com força constante, 0.25x8x5000mm, tipo 27.

### Atualizações e Adições:
O autor também fez várias atualizações no modelo, incluindo a adição de arquivos e correções:
- **Engrenagem Cônica Modificada:** Um pequeno pinhão cônico que não estava incluído anteriormente.
- **Montagem DWG:** Arquivo "montagem gyrotourbillon.dwg" para facilitar a compreensão do conjunto.
- **Correções de Escala:** Foram corrigidos dois arquivos (treinador balance.stl e arruela10&11.stl) que tinham problemas de escala.
- **Gaiolas SEM SUPORTE:** Novos arquivos das grandes gaiolas foram adicionados sem suporte, permitindo maior flexibilidade na impressão.
- **Versão Final da Âncora:** O arquivo "ancora-def-impr.stl", revisado a pedido dos usuários.
- **Referências de Rolamentos:** Foram adicionadas informações detalhadas sobre os rolamentos utilizados.

### Conclusão:
"**Girotourbilhao**" é um projeto ambicioso que combina arte e engenharia, refletindo a paixão do autor pela relojoaria e pela impressão 3D. É uma excelente oportunidade para entusiastas da impressão 3D que desejam se aventurar em um modelo complexo e desafiante, criando não apenas um objeto, mas uma peça de arte funcional que homenageia a tradição relojoeira.
