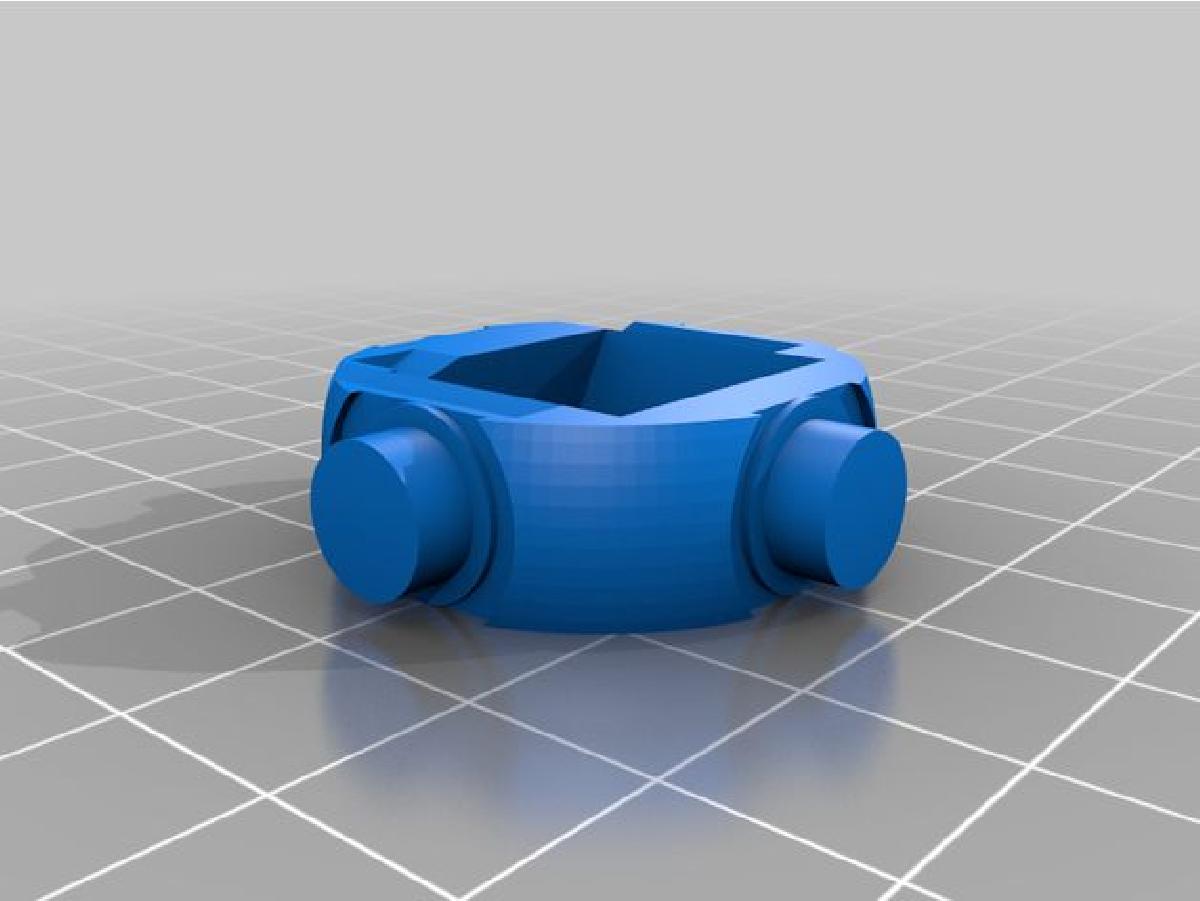

Gimbal, substituicao do cardan V2.0 Thrustmaster Warthog
Jogos eletrônicos
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Gimbal, substituicao do cardan V2.0 Thrustmaster Warthog
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Gimbal, substituicao do cardan V2.0 Thrustmaster Warthog foi projetado para Impressora 3D. Por favor, leia!A versao 2.0 do gimbal visa resolver problemas de calibracao e resistencia no gimbal, mas infelizmente e um pouco mais dificil de montar. Vale ressaltar que o suporte do sensor original e reutilizado, mas precisa ser modificado para se ajustar. Como esta e uma modificacao unidirecional, estou tentando encontrar uma segunda base para obter boas fotos do processo de montagem. Ate la, eu so tenho minha modificacao de prototipo, que nao e bonita.Instrucoes a seguir.A base do meu Thrustmaster Warthog se desgastou e eventualmente teve bastante folga no gimbal. Este conjunto de arquivos STL substitui o gimbal original por um que usa rolamentos Tamiya 1280, que estao comumente disponiveis em lojas de hobby.Dimensoes do rolamentoDiametro externo 12,0 mmFuro 8,0 mmLargura 3,5 mmNao sao necessarias outras pecas alem das que estao na base do joystick.Se desejado, um suporte de sensor substituto imprimivel em 3D foi gentilmente feito por Nopileus para que voce nao precise modificar o seu suporte original.https://www.prusaprinters.org/prints/44613-thrustmaster-warthog-joystick-sensor-holder-for-bePassos para montar uma vez que todas as partes estejam impressas e o gimbal original desmontado. Voce precisara dessoldar o fio de aterramento da placa do controlador.1 - Instale o "suporte de stick" impresso na campana do punho original. A borda arredondada deve entrar na campana. Tenha cuidado para garantir que a ranhura para fiacao no suporte de stick esteja do lado dos fios ao instalar para evitar danos aos fios. Verifique se os fios ainda estao livres para se mover, desapertando o conector na parte superior e movendo os fios atraves da montagem.2 - Instale dois rolamentos na "gimbal interna" impressa nas bordas mais grossas. Das quatro bordas da gimbal interna, duas sao mais grossas e duas sao mais finas. O par mais fino precisa ser mais fino para que possamos obter um total de 40 graus de eixo de rotacao.3 - Instale o conjunto da gimbal interna no suporte de stick, alinhando os rolamentos com as ranhuras no suporte de stick que os aceitarao. Isso pode ser um ajuste justo e pode precisar de bastante pressao para ser instalado completamente. A gimbal interna deve ser capaz de se mover livremente se estiver instalada corretamente.4 - Certifique-se de que o suporte de stick esta totalmente inserido e tao proximo do centro quanto possivel. Devido a forma da campana, nao e possivel que o suporte de stick se acomode perfeitamente na campana, entao tente garantir que pareca uniforme. Isso e melhor visto procurando por quaisquer diferencas na profundidade em que o suporte de stick se assenta de ambos os lados. Tente deixar estas o mais iguais possivel.5 - Instale o conjunto de sensor cinza original na "gimbal externa" impressa. Pode ser um ajuste justo, mas vai caber.6 - Para criar espaco para o novo mecanismo, voce precisara limar o plastico cinza original do conjunto do sensor. Lime-o ate ficar nivelado com o novo conjunto da gimbal externa.7 - Instale os dois rolamentos restantes nos postes restantes da gimbal interna.8 - Passe os fios do punho pelo vazio interno na gimbal externa e para fora da parte inferior da gimbal externa.9 - Alinhe a gimbal interna e a gimbal externa para que os rolamentos livres se encaixem nas ranhuras da gimbal externa. Novamente, isso pode ser um ajuste justo e requerera alguma pressao.10 - Verifique se a fiacao do punho ainda esta livre para se mover. Se nao estiver, tente descobrir onde esta presa. Voce pode precisar desmontar a montagem para descobrir onde.11 - Verifique se a chave do soquete DIN esta do lado esquerdo olhando de cima, que a fiacao do punho esta do lado esquerdo e que a base da gimbal externa tem a perna com dois furos do lado esquerdo.12 - Coloque a montagem na placa de metal original, com o orificio do cabo USB voltado para frente.13 - Inverta a montagem e aparafuse os parafusos originais da frente e de tras.14 - Reassemble a placa logica de controle e resolde o fio de aterramento, seguido por aparafusar os parafusos originais restantes sobre os conectores do anel de aterramento. Tambem e possivel criar um novo fio de aterramento soldando um novo fio e conectando um conector de anel. Isso facilita a remocao de componentes no futuro, se necessario.15 - Reassemble todos os outros elementos.A calibracao sera necessaria via a ferramenta de calibracao do joystick Thrustmaster (versao atual 1.13), que pode ser encontrada no Reddit ou nos foruns da Eagle Dynamics.Nao se esqueca de desativar a zona morta de hardware no TARGET antes de calibrar no Windows.
