Gimbal sem escova de 2 eixos para Hawkeye Firefly Q6, Bayangtoys X16 X21, F450 Gimbal para a Firefly Q6, com suportes para o Bayangtoys X16, X21 e o F450.
Passatempo
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Gimbal sem escova de 2 eixos para Hawkeye Firefly Q6, Bayangtoys X16 X21, F450 Gimbal para a Firefly Q6, com suportes para o Bayangtoys X16, X21 e o F450.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

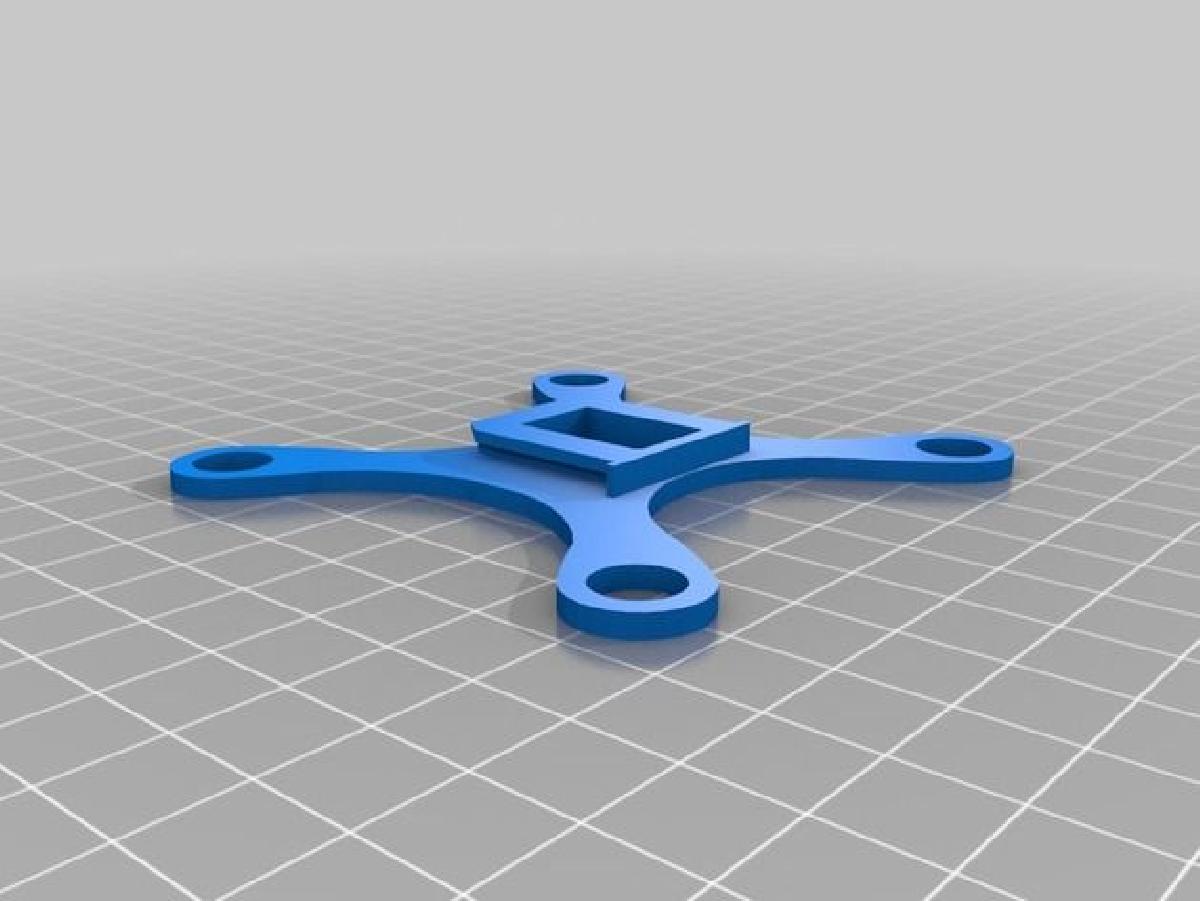

Gimbal sem escova de 2 eixos para Hawkeye Firefly Q6, Bayangtoys X16 X21, F450 Gimbal para a Firefly Q6, com suportes para o Bayangtoys X16, X21 e o F450. foi projetado para Impressora 3D. Desculpe, nao tenho tempo livre para a traducao em ingles, por favor, utilize o Google Tradutor.20/11/2018 Modificado o engate para o Bayangtoys, agora fica sem folga.20/11/2018 Reforcada a cruceta para o F45020/11/2018 Reforcada e redesenhada a cruceta inferior para colocar o controlador de gimbal20/11/2018 Alongado o braco traseiro para distribuir corretamente o peso no eixo do pitch.Como nao encontrava um design leve e satisfatorio para a camera Hawkeye Firefly Q6, adaptei o design do Open Brushless Gimbal (https://www.thingiverse.com/thing:110731). Desenhei suportes para monta-lo facilmente nos dois drones que mais voo para tirar video, que sao o Bayangtoys X16 e o F450.Realmente reutilizei os componentes de um gimbal chines dos mais baratos para GoPro (nas fotos ha uma imagem tanto do gimbal quanto dos componentes usados: motores e controladora) que vem com uns motores "pesados" e a camera nao ficava contrapesada por ser tao leve. Assim, fui modificando o design do Open Brushless gimbal ate conseguir que ficasse em equilibrio ate estando sem conectar a bateria, com o que a configuracao da controladora (Alexmos 2.2 b2) permite que voce possa baixar bastante a potencia dos motores e colocar uns PIDs bem baixos (anexo configuracao).Atencao! O braco longo foi redesenhado com uma curva "para dentro" do gimbal para que a camera fique contrapesada com o peso do motor. Ha uma foto das que coloquei que mostra o detalhe de para onde vai a curva na hora de monta-lo; se nao estiver seguro, monte de forma que a camera fique contrapesada com o motor, que e o que se pretende.Nao sei como funcionara com outros motores de peso diferente, foi calculado para que se equilibre com o peso desses: motor de gimbal Marspower 2208, que sao bem comuns.A parafusaria sao parafusos de metrica 3 (acho que sao M3 x 18 mm) em todo o gimbal, menos no suporte da camera, onde usei parafusos pequenos de metrica 2 (acho que sao M2 x 5 mm e M2 x 8) para fixar a plaquinha do acelerometro e fechar o suporte da camera.As crucetas sao 3, a inferior que e comum e a superior que voce tem que imprimir a que corresponde ao seu drone. A do F450 e utilizavel em outros modelos, somente traz furos para parafusar.Imprimido em ABS a 30%, pesa apenas 185 gramas, camera incluida, embora por ser o material ABS elastico, vibra mais, especialmente nos dias de vento ou se voce usar helices mal contrapesadas. Recomendo imprimir em PLA 3D Fila, que e mais rigido, especialmente nas partes mais longas ou frageis como as crucetas e o braco traseiro, onde se requer mais rigidez. O suporte da camera e os bracos dos motores funcionam bem em ABS.Para evitar rebotes com as borrachas antivibracao (que estao calculadas para cameras mais pesadas), recomendo usar, sem falta, este outro objeto: https://www.thingiverse.com/thing:3227906, que serve para ajustar a dureza das borrachas e eliminar (em parte) vibracoes e rebotes na camera. No Bayangtoys, com a cruceta que so vai ancorada em um ponto, e importante usa-lo, pois da suporte em 4 pontos a mais contra o corpo do quadcopter.Ainda ha que corrigir algumas coisas, irei subir correcoes conforme puder dedicar um tempo.Boa sorte com o gimbal e bons voos.
