Sobre o objeto 3D Getriebe Bibliothek für OpenSCAD / Gears Library for OpenSCAD

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

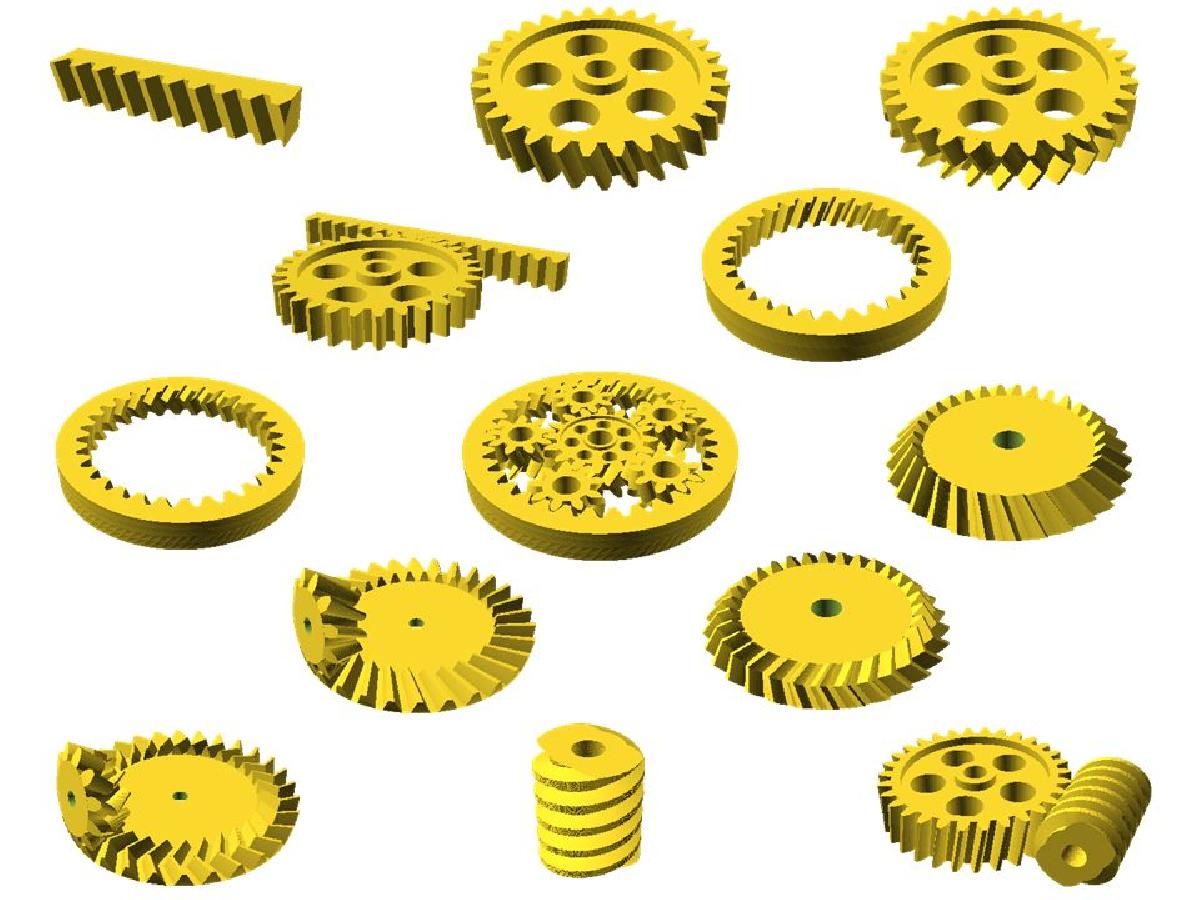

Getriebe Bibliothek für OpenSCAD / Gears Library for OpenSCAD foi projetado para Impressora 3D. Biblioteca OpenSCAD para Engrenagens Evolventes, Cremalheiras e ParafusosUma biblioteca para a criacao parametrica de engrenagens de face, engrenagens oculta, engrenagens conicas, cremalheiras e conjuntos. Os termos em portugues sao utilizados de acordo com as definicoes da norma ABNT NBR 868.Quanto aos termos e geometrias, veja tambem:Ferdinand Bodenstein e Horst Haberhauer: Elementos de Maquinas: Projeto, Calculo, Aplicacao. 13ª ed. Springer-Verlag, Berlim 2006 - ISBN 3 540 22284 7+++Biblioteca OpenSCAD para Cremalheiras, Engrenagens Evolventes e ParafusosUma biblioteca para a criacao parametrica de cremalheiras, engrenagens de face, engrenagens anelares, engrenagens conicas e parafusos, bem como de conjuntos.++++++Cremalheira ParametricaCria uma cremalheira.O script ajusta o angulo de pressao na secao transversal ao angulo de helice: por exemplo, com um angulo de helice de 20°, um angulo de pressao de 20° se torna um angulo de pressao de 21,17° na secao transversal.Formato:cremalheira(modulo, comprimento, altura, largura, angulo_pressao=20, angulo_helice=0)Parametros:modulo = Altura dos dentes acima da linha de passocomprimento = Comprimento da cremalheiraaltura = Altura da cremalheira ate a linha de passolargura = Largura dos dentesangulo_pressao = Angulo de pressao, valor padrao = 20° de acordo com a norma ABNT NBR 867. Nao deve ser maior que 45°.angulo_helice = Angulo de helice em relacao ao eixo transversal da cremalheira; 0° = engrenagem reta+++Engrenagem de Face Evolvente ParametricaCria uma engrenagem de face com engrenagem evolvente sem deslocamento de perfil de acordo com a norma ABNT NBR 867 / ABNT NBR 58400. Duas engrenagens se encaixam se tiverem o mesmo modulo e angulos de helice opostos. A distancia do eixo entre duas engrenagens de face A e B com modulo m, numeros de dentes za e zb em/2·(za + zb)Engrenagens conicas funcionam mais suavemente do que engrenagens retas. No entanto, elas geram uma carga axial que deve ser compensada pelos rolamentos. Recomendacoes para o angulo de helice, dependendo do modulo, podem ser encontradas na norma ABNT NBR 3978.O script ajusta o angulo de pressao na secao transversal ao angulo de helice: ou seja, angulos de pressao de 20° se tornam 21,17° na secao transversal com um angulo de helice de 20°.Formato:engrenagem (modulo, numero_dentes, largura, orificio, angulo_pressao=20, angulo_helice=0, otimizado=true)Parametros:modulo = Altura do dente acima do circulo de partenumero_dentes = Numero de dentes da engrenagemlargura = Largura do denteorificio = Diametro do orificio centralangulo_pressao = Angulo de pressao, valor padrao = 20° de acordo com a norma ABNT NBR 867angulo_helice = Angulo de helice em relacao ao eixo de rotacao; 0° = engrenagem retaotimizado = se verdadeiro, cria furos para reducao de material/peso ou para aumentar a superficie, se a geometria permitir+++Engrenagem Conica Parametrica com Engrenagem EvolventeCria uma engrenagem conica com engrenagem evolvente sem deslocamento de perfil de acordo com a norma ABNT NBR 867. Duas engrenagens conicas se encaixam se tiverem o mesmo modulo e angulos de helice opostos. O angulo de distancia dos eixos de duas engrenagens conicas A e B com modulo m, numeros de dentes za e zb em/2·(za + zb)Engrenagens conicas funcionam mais suavemente do que engrenagens retas. No entanto, elas tambem criam cargas axiais que devem ser contidas pelos rolamentos. Recomendacoes para o angulo de helice, dependendo do modulo, podem ser encontradas na norma ABNT NBR 3978.O script ajusta o angulo de pressao na secao transversal ao angulo de helice: ou seja, angulos de pressao de 20° tornam-se angulos de pressao de 21,17° na secao transversal com 20° de angulo de helice.Formato:engrenagem_conica(modulo, numero_dentes, largura, orificio, angulo_pressao=20, angulo_helice=0, otimizado=true)Parametros:modulo = Modulo do dente = altura do dente acima do circulo de parte = 25,4 / passo diametral = passo circular / πnumero_dentes = Numero de denteslargura = Largura do denteorificio = Diametro do orificio centralangulo_pressao = Angulo de pressao, valor padrao = 20° de acordo com a norma ABNT NBR 867angulo_helice = Angulo de helice em relacao ao eixo de rotacao; 0° = dentes retosotimizado = se verdadeiro, cria furos para reducao de material/peso ou para aumento de superficie, se a geometria permitir++++++Parafuso ArquimedianoCria um parafuso cilindrico (espiral arquimediana) de acordo com a norma ABNT NBR 3975.O raio r do circulo de passo do parafuso com modulo dado m, numero de filetes z e angulo de avanco γ er = m·z·1/2senγ Formato:parafuso(modulo, numero_filetes, comprimento, orificio, angulo_pressao=20, angulo_avanco=10, otimizado=true)Parametros:modulo = Altura da cabeca do parafuso acima do cilindro de partenumero_filetes = Numero de filetes (dentes) do parafusocomprimento = Comprimento do parafusoorificio = Diametro do orificio centralangulo_pressao = Angulo de pressao, valor padrao = 20° de acordo com a norma ABNT NBR 867. Nao deve ser maior que 45°.angulo_avanco = Angulo de avanco do parafuso, corresponde a 90° menos o angulo de helice. Angulo de avanco positivo = sentido horario.otimizado = Componentes montados (verdadeiro) para construcao ou desmontados (falso) para impressao 3D+++

Baixar

A biblioteca "Getriebe Bibliothek für OpenSCAD" é uma ferramenta robusta e paramétrica, ideal para projetistas e engenheiros que precisam criar peças complexas como engrenagens, pinhões e parafusos para impressão 3D. Essa biblioteca utiliza a linguagem de programação OpenSCAD, que permite a geração de modelos tridimensionais através de scripts, facilitando o design e a personalização das geometrias de componentes mecânicos.

### Principais Componentes:

1. **Criador de Pinhão**:
- O script para pinhão permite a criação de um pinhão com parâmetros como módulo, comprimento, altura, largura dos dentes, ângulo de inserção e ângulo de helicoidização. Esses parâmetros possibilitam a personalização do pinhão para diferentes aplicações, garantindo que ele funcione corretamente em conjunto com engrenagens correspondentes.

2. **Engrenagem Cônica**:
- Este componente é fundamental para sistemas que exigem mudanças de direção no movimento. As engrenagens cônicas criadas por essa biblioteca seguem as normas DIN para o encaixe perfeito entre engrenagens, podendo ser ajustadas para diferentes módulos e ângulos de helicoidização. Além disso, o script ajusta automaticamente o ângulo de pressão com base no ângulo de helicoidização, o que é crucial para o desempenho e durabilidade das peças.

3. **Pinhão e Engrenagem Parâmetros Combinados**:
- Essa função permite criar um conjunto que inclua tanto o pinhão quanto a engrenagem correspondente. Isso é especialmente útil para protótipos, onde a adequação do movimento é crítica.

4. **Cremalheira**:
- Permite a criação de cremalleiras paramétricas, que são peças lineares que interagem com pinhões, transformando o movimento rotativo em movimento linear. Isso é amplamente utilizado em aplicações como guias deslizantes e sistemas de transporte.

5. **Parafuso Arquimediano**:
- O parâmetro para a criação de um parafuso arquimediano é essencial em muitos projetos mecânicos, permitindo a modelagem de peças que desempenham funções como movimento linear ou aperto mecânico.

### Vantagens do Uso da Biblioteca:

- **Parametrização**:
A capacidade de alterar facilmente os parâmetros dos componentes (módulo, número de dentes, ângulo) torna esta biblioteca altamente versátil e útil para uma ampla gama de projetos.

- **Normas**:
Seguir as normas DIN e ABNT garante que as peças criadas sejam compatíveis com padrões industriais, tornando-as adequadas para aplicações em engenharia real.

- **Facilidade de Impressão**:
Com opções otimizadas para impressão 3D, que incluem furos para reduzir material e peso, a biblioteca assegura que as peças não sejam apenas funcionais, mas também eficientes em termos de recursos.

### Conclusão:

A biblioteca "Getriebe Bibliothek für OpenSCAD" é uma ferramenta indispensável para engenheiros mecânicos, designers de produtos e hobbyistas que desejam explorar o design de engrenagens e mecanismos complexos. Com sua abordagem paramétrica, os usuários podem facilmente ajustar as especificações dos componentes para atender às suas necessidades exatas, facilitando a criação de protótipos e peças web3D personalizadas. A eficiência na integração de normas de design industrial é um bônus que garante a aplicabilidade das criações em diversos setores.
