Sobre o objeto 3D Gerenciamento de Cabos Ender 5 Plus

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

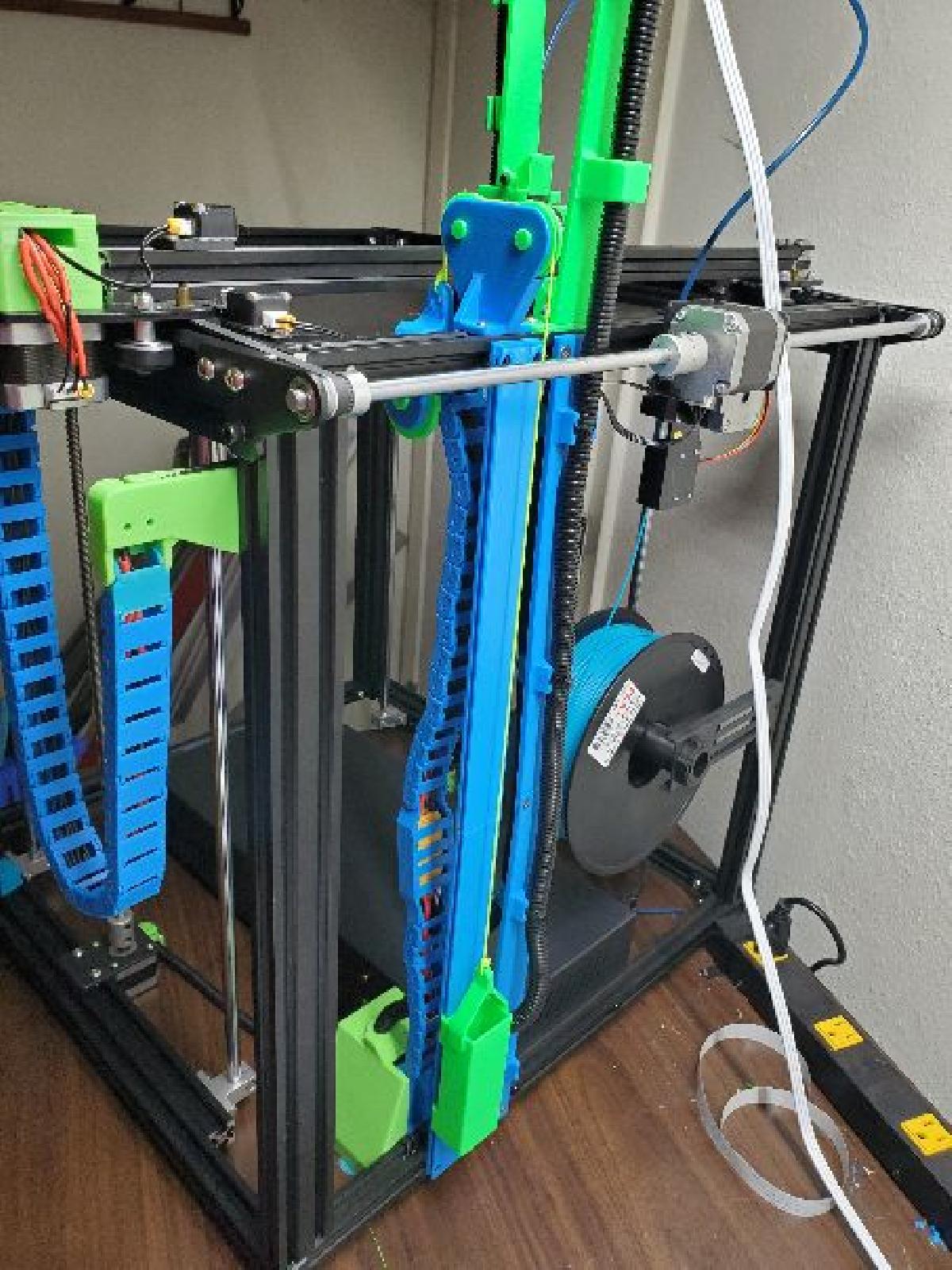

Gerenciamento de Cabos Ender 5 Plus foi projetado para Impressora 3D. Gerenciamento de cabos para o E5+. Apenas requer a extensao de um conjunto de fios no motor de passo do eixo X e no fim do curso.ALGUMAS COISAS PARA LEMBRAR....E melhor olhar primeiro o "GUIA DE MONTAGEM E LISTA DE PECAS". E um pdf na parte inferior da lista, mas contem a maioria das notas e referencias que voce precisara.As capas de fio de 2020 precisarao ser redimensionadas. Imprima a menor ate que se encaixe na sua impressora. 97% funcionou para mim.Algumas dessas pecas usam o parafuso para cortar as roscas. Os parafusos de 3 mm funcionam bem. Mas voce pode precisar comprar uma broca #51 da Amazon para alargar os furos para o parafuso de 2 mm. A broca custa cerca de 7 dolares.Voce precisara de pelo menos 60 elos de corrente para cabos e capas de elos da pagina "jonniewhiskey". MAS voce precisara de um "cabo de corrente com extremidade dupla macho" para conectar o BRKT DA CORRENTE TRASEIRA DO EIXO Y ao restante da corrente.Um pouco de cola e necessaria. A Cola Super Gorilla Jell funcionou bem para mim.Voce precisara do "Ender_5Plus-_Bed_Strain_Releif_Bracket_Arm2" de"alpokemon".Voce precisara de um pouco de "tubo de fios". Voce precisara de 1/4", 3/8" e 1/2", ou 6, 10 e 13mm, respectivamente. A Harbor Freight tem uma boa oferta disso.Boa sorte!P.S. me mande uma mensagem se precisar.

Baixar

O arquivo "Gerenciamento de Cabos Ender 5 Plus" é uma proposta de melhoria para a impressora 3D Ender 5 Plus, focando na organização e gestão dos cabos, especialmente do motor de passo do eixo X e do final de curso. Organizar os cabos é crucial não apenas para uma estética limpa, mas também para evitar problemas operacionais, como emaranhados ou desgaste dos fios.

**Descrição do Modelo e Instruções:**

1. **Consulta ao Guia:** O autor recomenda que primeiro se consulte o "GUIA DE MONTAGEM E LISTA DE PEÇAS". Este guia é fundamental para assegurá-lo que todas as peças necessárias e suas informações estejam disponíveis.

2. **Redimensionamento das Capas de Fio:** É destacado que as capas dos fios de 2020 precisam ser redimensionadas para melhor ajuste na impressora. A dica de imprimir em 97% funcionou para o autor, então é uma boa referência inicial.

3. **Parafusos e Brocas:** As peças podem usar parafusos que cortam roscas, sendo os de 3 mm os mais adequados. O autor menciona a possibilidade de precisar de uma broca #51 para ajustar furos para parafusos de 2 mm, cela que é uma ferramenta acessível (cerca de US$ 7).

4. **Elos de Corrente:** Para completar o projeto, serão necessários pelo menos 60 elos de corrente para os cabos, além de um "extremo macho duplo de corrente" que conectará o suporte de corrente do eixo Y ao restante da corrente.

5. **Cola:** Recomenda-se o uso de cola para a fixação de algumas peças, e o autor recomenda a Cola Super Gel Gorilla como uma opção eficaz.

6. **Peça Adicional:** É necessário também o modelo "Ender_5_Plus_-_Bed_Strain_Releif_Bracket_Arm2" do usuário "alpokemon", que pode ser parte do esquema de suporte para a gestão de cabos.

7. **Loom de Fio:** O projeto requer um loom de fio, variando entre 1/4", 3/8" e 1/2", ou 6, 10 e 13 mm, respectivamente. O autor sugere algumas opções de compra, como no Harbor Freight.

**Dicas Finais:**
O autor finaliza com um incentivo e se coloca à disposição para eventuais dúvidas, o que é sempre útil na comunidade de impressão 3D, onde a troca de informações é vital para garantir os melhores resultados.

O gerenciamento de cabos não só melhora a estética da impressora, mas também pode aumentar a eficiência de impressão e prolongar a vida útil dos fios. Portanto, seguir essas instruções e fazer uso das recomendações pode resultar em uma experiência de impressão mais organizada e funcional.
