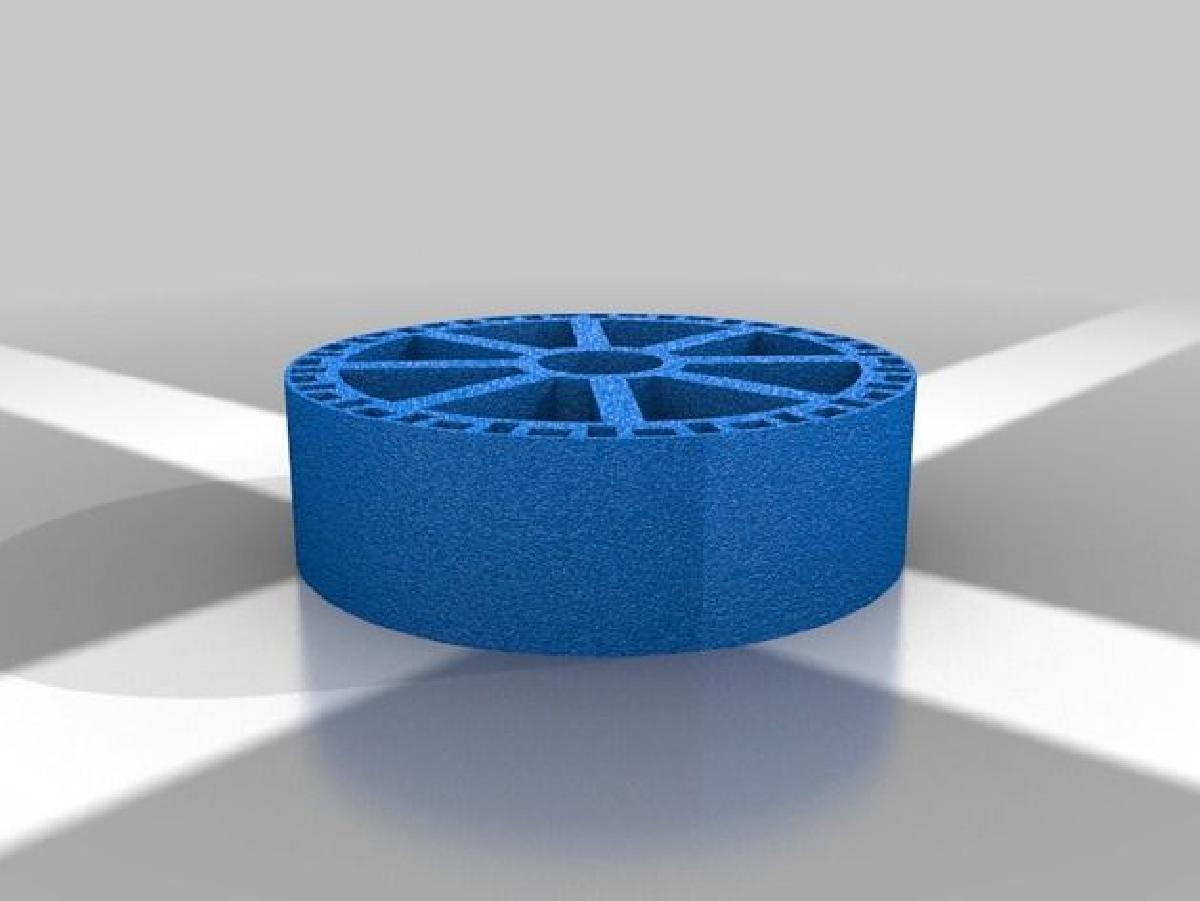

gerador PM Halbach

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

gerador PM Halbach Curso 3D Curso 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D gerador PM Halbach

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

gerador PM Halbach foi projetado para Impressora 3D. Depois de olhar para https://www.thingiverse.com/thing:1693579, decidi que tentaria criar meu proprio design, estes sao meus resultados, usando 44 imas N50 de 15mmx3mmx2mm. As impressoes saem bem, vou enviar fotos mais tarde.Meu design difere porque realmente oferece um suporte para monta-lo usando parafusos de cabeca cilindrica de 3mm para fixar uma metade do enrolamento do estator a tampa do estator, depois passando 4 roscas de 4mm de uma tampa para outra e usando os 4 parafusos restantes de cada lado para monta-lo em um suporte (faca o seu proprio para se adequar a sua aplicacao). Os arquivos do Blenderestao incluidos. A escala no Cura e 0.1.Este e um trabalho em progresso, farei testes de campo em algumas semanas quando meus imas chegarem da China.Outra coisa sobre meu design e que ele usa imas de barra de tamanho irregular para testar os efeitos do mundo real que ter imas de tamanhos diferentes pode ter em um design. Fiz isso porque imas de tamanhos diferentes sao mais baratos do que um ima retangular perfeito. Paguei 4 dolares por 100 dos imas mencionados acima, o que me permitira criar 2 dessas cabecas de gerador PM.Lendo mais sobre imas, descobri que, no caso de imas pequenos, os 50 enrolamentos de fio precisam estar dentro de 1mm da face do ima, o que significa que uma estrutura externa nao funcionara. Nao tenho uma versao Halbach ainda, mas tenho um rotor maior e mais longo que funcionara com um arranjo padrao de ima N-S usando minhas tampas de estator e um parafuso de 10mm mais longo ou rosca como eixo. Este design usa imas de barra N50 de 100mm x 10mm x 3mm.Proximos passos:resfriamento integradoHalbach sem moldura para imas pequenoso arquivo STL 68mmfaceless e um design que talvez ajude a melhorar a eficiencia deste designhttps://www.thingiverse.com/thing:1733875 nao funcionara com minha montagem de estator, no entanto, funcionara no estator mencionado. Ao empurrar os imas para fora e usar cola CA, voce pode minimizar o espaco entre os enrolamentos e os imas, assim obtendo melhores resultados. Tambem pensei em integrar um impulsor de ventilador no design. Quando eu tiver um momento, vou imprimi-lo. Minha intencao para estes nao e aplicacoes de baixa velocidade, na verdade, quero coloca-lo em uma caixa de plastico e ver ate onde consigo ir antes que ele se destrua. Acho que se eu usar um impulsor de ventilador no centro para prendero cubo, poderei criar algum tipo de fluxo de ar que reduzira o atrito magnetico nas bobinas, uma bobina fria e uma bobina feliz.Atualizacao 28/06/2017: apos varias atualizacoes nos arquivos de design e um teste, considero este design inutil no geral. Depois de mudar quase tudo relacionado a este design e montar um, os testes retornaram assim:com 5 enrolamentos de fio 22AWG e girando a cerca de 3500 rpm (tao rapido quanto uma furadeira DeWalt 18V vai) eu gero em media 0.489VACcom base em testes anteriores, eu gero 0.150VAC a 3500 rpm com um unico enrolamentocom base em pesquisas, a corrente que estou gerando deveria ser maior do que a tensao devido ao diametro dos enrolamentos, no entanto, nao consigo testar isso, pois o lado de corrente do meu medidor nao funciona ha algumas dezenas de anos.o rotor sem face e necessario com imas tao pequenos, mas eu expandiria isso para todos os imas para melhores resultados, pois o maior fluxo esta o mais proximo possivel da face do ima.com 4 mencionados, tambem mencionarei que loctite e imas de neodimio e PLA 3D Fila nao sao os melhores amigos e cerca de 20 desses imas ainda estao embutidos na minha parede de testes de compressor de ar de maior potencia. (compressor de ar usado para girar a turbina)surpreendentemente, o PLA 3D Fila nunca se quebrou, nem mesmo ao se aproximar de 20KRpMcom base na minha experiencia, voce precisaria ter cerca de 25 enrolamentos para torna-lo proximo do util, 100 seria melhor, no entanto, 100 enrolamentos 22AWG nao cabem neste design. Usar fio menor lhe daria mais enrolamentos e menos corrente, o que tem muito poucas aplicacoes. Planejo comprar fio menor e tentar mais uma vez antes de descarta-lo.suponho que, quando voce considera que e apenas do tamanho de uma lata de refrigerante quando montado, funciona razoavelmente bem. No entanto, em testes posteriores, descobri que faz um motor de passo bipolar melhor do que um gerador.aprendi muito, postarei o que gera 5V em breve...a unica coisa que aprendi que foi importante aqui foi que os imas retangulares em comparacao com os quadrados fazem um trabalho tao bom ou melhor de mover o campo magnetico NS quando dispostos em uma matriz Halbach. Ha definitivamente uma duplicacao do campo magnetico de um lado em relacao ao outro, ate que seus imas saiam voando e voce nao consiga remontar a montagem da mesma forma que era antes e bagunce a ordem, entao voce obtem resultados engracados.os designs para o ventilador integrado no rotor provaram ser inuteis e movem muito pouco ar, em vez disso, vou me concentrar na reducao do arrasto do vento em designs futuros.ATUALIZACAO 29/06/2017:esta manha desenrolei um transformador de uma pequena fonte de alimentacao comutavel e re-enrolei o gerador em 5 voltas de fio magnetico de 0.25MM (30AWG). 5 voltas e tudo que consegui obter do transformador. Os resultados sao muito melhores. Com a furadeira, consegui gerar 0.538VAC e a cerca de 10KRpM consegui gerar 1VAC. A razao pela qual sinto que esses resultados sao melhores e porque os enrolamentos menores permitirao que eu coloque mais enrolamentos no carretel, permitindo mais tensao, no entanto, a menor corrente provavelmente sera um problema, no final, provavelmente tentarei 200 enrolamentos e obter ou enrolar um transformador 2:1 que me permitira reduzir a tensao e dobrar a corrente. Acabei de fazer o pedido do fio, deve chegar dentro de uma semana.em outra nota, mais uma vez, os imas sairam do meu rotor, vou imprimir outro rotor hoje e desta vez vou monta-lo com a cola CA e passar uma fita eletrica ao redor ou talvez um termorretratil para garantir os imas de uma vez por todas, mas tambem minimizando a quantidade de espaco entre os imas e os enrolamentos.
