Gerador de Fluxo Axial

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gerador de Fluxo Axial

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

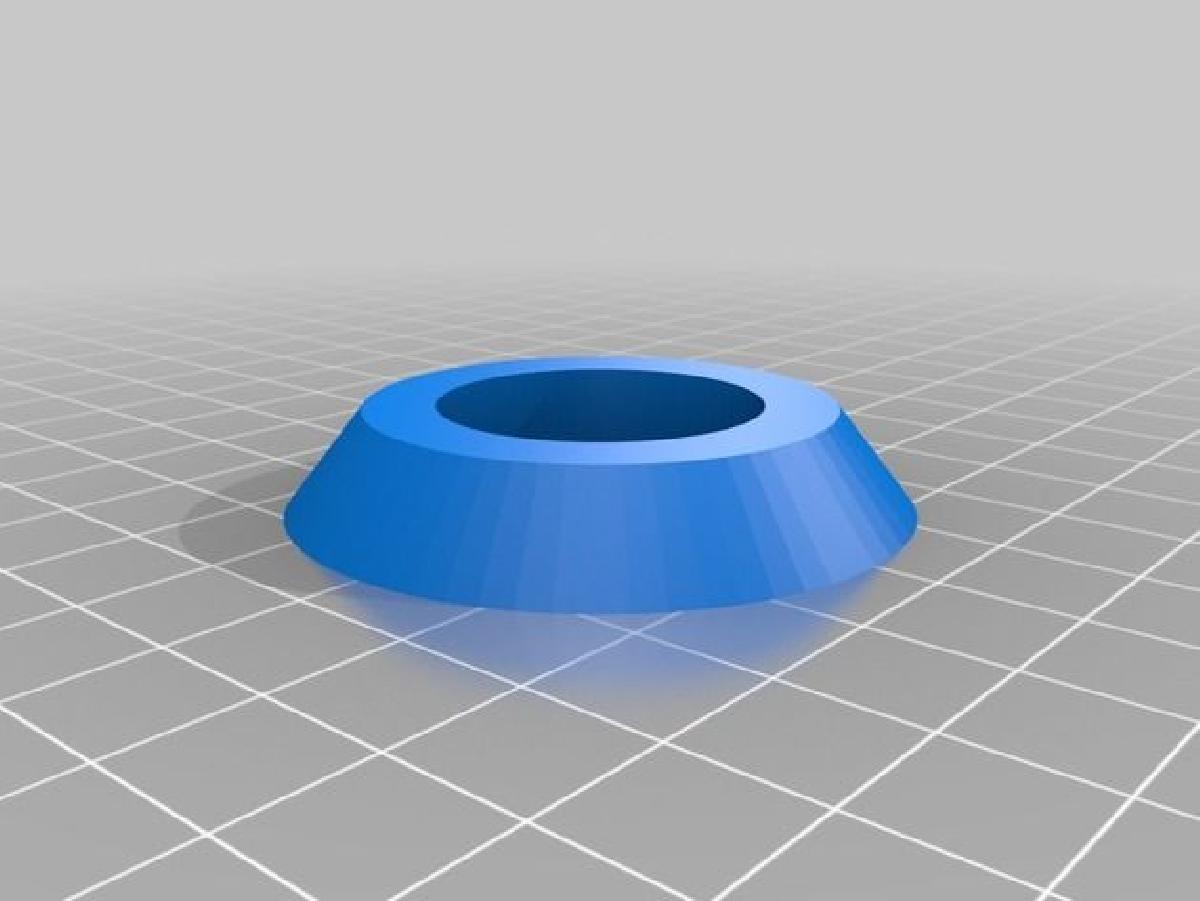

Gerador de Fluxo Axial foi projetado para Impressora 3D. Finalizado e adicionado base/quadro que se fixa ao estator. Postado diagramas atualizadosARQUIVOS STL ATUALIZADOS: Percebi que tinha os rolamentos no lugar errado. Devem estar no estator, nao nos 2 rotores. Atualizei ambos os modelos e o estator aceitara 2 rolamentos para suportar o peso. Tambem adicionei alguns espacadores ao redor do eixo. Se usar 2 rotores ... um de cada lado ... certifique-se de que os polos estejam alinhados entre siMarcado como um trabalho em progresso, mas pronto para imprimir. O fato e que nao posso pagar os enormes imas N52 (20 no total) para construir isso ainda. Posso construi-lo usando apenas um rotor no inicio e adicionar o segundo rotor mais tarde. Eu esperaria que isso gerasse uma quantidade razoavel de energia.Este gerador de fluxo axial e enorme, quase 11 polegadas de diametro. Os imas sao N52 medindo 2 x 1 x 0,5 polegadas / 52 x 26 x 13mm com um furo central de parafuso #8 para montagem.O estator aceita os formadores de bobina incluidos e as trilhas no estator mantem a fiacao organizada. Eu sugeriria fiacao toda em serie para alta voltagem @ baixas RPM, mas sinta-se a vontade para enrolar da maneira que desejar. Girara muito livremente com praticamente nenhuma resistencia.Para fio, sugiro fio esmaltado #18 ou #16. Se desejado, a bobina pode ser removida do formador, mas deve funcionar muito bem se deixada no formador ... alem de garantir um encaixe apertado.Os imas podem ser encontrados na amazon e custam cerca de $14 cada. Alem disso, se voce decidir excluir os formadores de bobina de plastico e colocar apenas a bobina em si nas ranhuras, considere despejar resina para aumentar muito a vida util do estator. ou seja, essencialmente usando a impressao do estator como um moldeImas - https://www.amazon.com/CMS-Neodymium-Countersunk-Turbine-Projects/dp/B01N8RTOJP/ref=sr_1_5?ie=UTF8&qid=1532541679&sr=8-5&keywords=bar+magnets+wind&dpID=41msOLFWFML&preST=_SX342_QL70_&dpSrc=srchEU REALMENTE espero que alguem faca um desses. Posso imprimir as pecas e preparar as bobinas, mas levara um tempo ate que eu tenha o $$$ para 16 imas !!!
