Sobre o objeto 3D Geeetech A30 com SKR 1.3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Geeetech A30 com SKR 1.3 foi projetado para Impressora 3D. ATUALIZACAONOVO para Marlin 2.0.xConfiguration.hConfiguration_adv.hpins_BTT_SKR_V1_3.hX com TMC2208 UARTY com TMC2208 UARTZ com A4988E0 com A4988E1 COMO Z2 com A4988Um novo Casopara1x ventilador radial 5015 para resfriamento do driver de passo2x ventilador 4010 para MKS mosfet e saida do case1x DCDC stepdown para ajustar a velocidade do ventilador1x Mosfet MKS17.12.2019Atualizacao: Eu encomendei o BTT SKR 1.4 turbo/pro.Marlin 2.0 (correcao de bugs) pre-construido para SKR 1.3 para usar em uma Geeetech A3008.10.2019 firmware 2019-10-07-DE.7zMarlin 2.0.x alemao 0,9° motor de passo do extrusorTroca de filament com 900mm bowdenMarlin 2.0 configurado:TMC2208 UARTSensor de falta de filament em X-max3D touch em Z-minextrusor dualstick (BMG) ou Titan com relacao de 1/3Troca de filamentConector femea JST 2.54 para Z-2 e Extrusor veja imagemem breve:como trocar pinos de final de cursoPecas que voce precisa:BIGTREETECH SKR V1.3 Controlador 32Bit Placa de impressoras + TFT24 Tela Sensivel ao Toque + 5 pcs TMC2208 UARThttps://de.aliexpress.com/store/product/BIGTREETECH-SKR-V1-3-32Bit-Controller-Printer-Board-TFT24-Touch-Screen-5pc-TMC2208-TMC2209-UART-TMC2130/718232_33058575413.html?spm=a2g0x.12010612.8148356.8.753949a73FL6On1/2 pecas 3D impressoras Partes Motor Modulo Paralelo Externo de Alta Potencia Interruptor para Eixo Z Duplo Motores Z Duplo Placa SKR mini PROhttps://de.aliexpress.com/store/product/1-2pcs-3D-Printer-Parts-Motor-Parallel-Module-External-High-Power-Switching-for-Double-Z-Axis/718232_33017470238.html?spm=a2g0x.12010615.8148356.4.7a0d4016bxZpQwalguns conectores JST femeas diferentesRaspberry PI 3 (opcional)https://www.amazon.de/Raspberry-Pi-Model-ARM-Cortex-A53-Bluetooth/dp/B01CD5VC92/ref=sr_1_3?adgrpid=66441064050&gclid=EAIaIQobChMIrOTth4Ts5AIVhed3Ch0B8gRQEAAYASAAEgLqWvD_BwE&hvadid=352843131965&hvdev=c&hvlocphy=9042026&hvnetw=g&hvpos=1t1&hvqmt=e&hvrand=17101225283474328249&hvtargid=kwd-296994306448&hydadcr=20077_1718291&keywords=raspberry+pi+3&qid=1569416521&sr=8-3

Baixar

O modelo 3D denominado "Geeetech A30 com SKR 1.3" é um projeto voltado para entusiastas da impressão 3D que desejam atualizar ou modificar suas impressoras 3D, especificamente a Geeetech A30, incorporando a placa controladora BIGTREETECH SKR V1.3 e outros componentes associados. Aqui estão os aspectos principais desse modelo:

### Descrição do Arquivo

- **Atualizações e Versões**: O autor atualizou o arquivo em 10 de janeiro de 2019, com suporte para a nova versão do firmware Marlin 2.0.x. Com ele, foram incluídos os arquivos de configuração essenciais (`Configuration.h`, `Configuration_adv.h`, e `pins_BTT_SKR_V1_3.h`) para a personalização do firmware da impressora.

- **Configuração de Motores**:
- Os eixos X e Y utilizam drivers TMC2208 via UART, que proporcionam um funcionamento mais silencioso.
- O eixo Z e o extrusor E0 usam A4988, enquanto E1 funciona como um motor adicional para o Z (Z2), também com A4988.

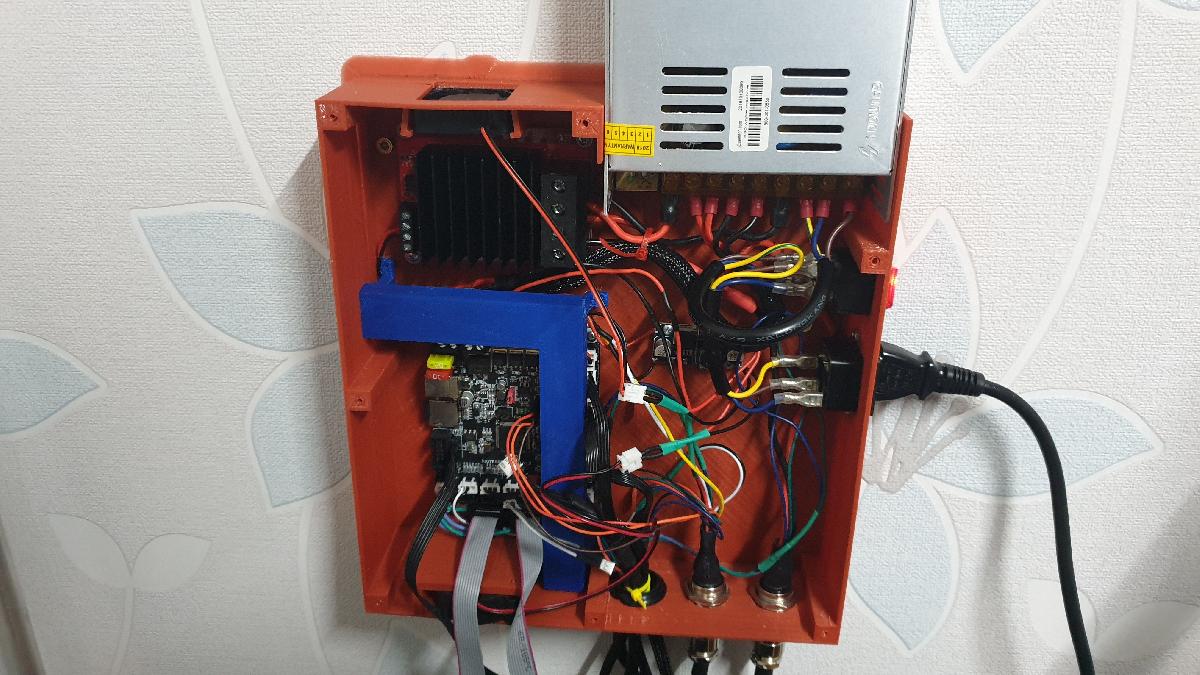

- **Gabinete Novo**: O projeto prevê um gabinete modificado que comporta:
- Um ventilador radial 5015 para resfriamento do driver de passo.
- Dois ventiladores 4010 para ventilação interna e resfriamento do MKS Mosfet.
- Um DCDC stepdown para ajuste da velocidade dos ventiladores, e um módulo Mosfet MKS para controle de potência.

### Atualizações Futuras

- A partir de dezembro de 2019, o autor mencionou a intenção de adaptá-lo para o BTT SKR 1.4 turbo/pro, refletindo uma evolução no hardware que pode oferecer melhorias de desempenho e novos recursos.

### Configuração do Firmware

- O firmware Marlin 2.0 foi pré-compilado para o SKR V1.3 e inclui correções de bugs. Outras características incluem:
- Um motor de passo de 0,9° para o extrusor.
- Um sistema de troca de filamento com um comprimento de 900 mm utilizando um tubo bowden.
- Sensores de fim de filamento e um sistema de nivelamento autônomo (3D Touch).

### Componentes Necessários

Para implementar a modificação, serão necessários alguns componentes que incluem:

- **Controlador BIGTREETECH SKR V1.3**: Uma placa controladora de 32 bits com capacidade melhorada em relação a versões anteriores.
- **TFT24 Touch Screen**: Um display de toque que facilita a interação com a impressora.
- **Motor Modulo Paralelo Externo**: Para gerenciamento de motores Z duplos.
- **Conectores JST**: Vários conectores para facilitar as conexões elétricas.

### Considerações Finais

Esse projeto não só melhora a capacidade de impressão da Geeetech A30, mas também dá ao usuário a oportunidade de personalizar sua máquina de acordo com suas necessidades específicas. A disponibilidade do firmware em diferentes idiomas (como alemão) e as instruções sobre a troca de conectores enfatizam o foco do autor em tornar essa modificação inclusiva e acessível para uma ampla gama de usuários. A adição de um Raspberry Pi 3 é opcional, mas possibilita o uso de software de impressão avançado e gerenciamento remoto.

Em resumo, o arquivo "Geeetech A30 com SKR 1.3" representa uma atualização significativa para a impressora 3D, melhorando sua performance e oferecendo uma experiência mais rica aos usuários.
