Sobre o objeto 3D Gaveta de Pecas Personalizaveis

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

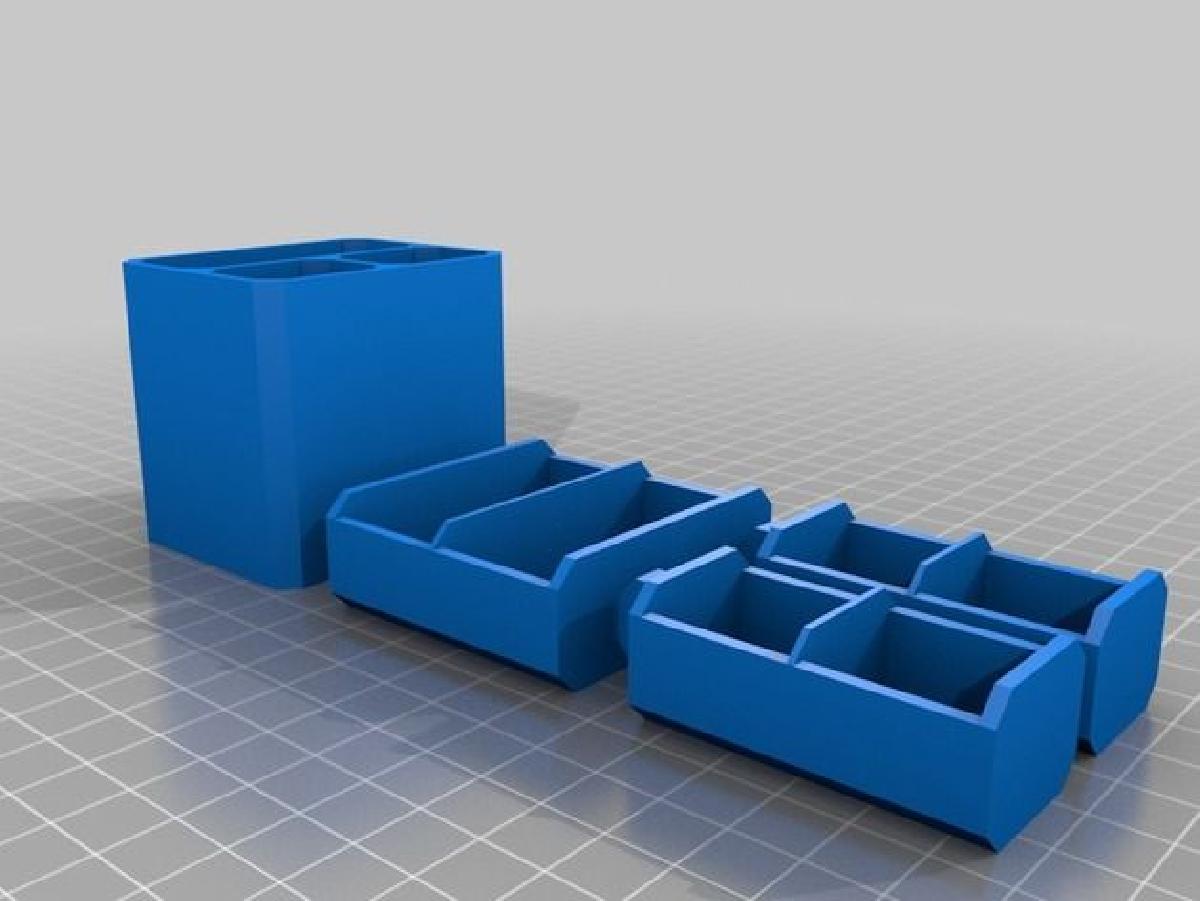

Gaveta de Pecas Personalizaveis foi projetado para Impressora 3D. Inspirado pelo trabalho de AndrewBougie, pensei em tentar criar uma versao parametrica de um conjunto de gavetas estilisticamente semelhante e aprendera usar o OpenSCAD ao mesmo tempo.ParametrosAba BasicosEsses parametros estao todos em mm:Profundidade da Unidade: Quao profundas sao as gavetas.Largura da Unidade: Quao larga e uma gaveta de largura unica.Altura da Unidade: Quao alta e uma gaveta de altura unica.Espessura da Alca: A largura das alcas.Profundidade da Alca: Quao longe as alcas se projetam da frente da gavetaEspaco de Impressao: Espaco livre a ser deixado entre objetos de impressaoParede: Espessura das paredes das gavetas e tambem o espaco entre as gavetas.Chanfro: Comprimento da borda chanfrada aplicada aos cantos das gavetas.Aba GavetasEsses parametros devem ser mantidos em sincronia, cada um e um array, e cada elemento no array descreve uma fileira de gavetasLarguras: Larguras unitarias para cada gaveta na fileiraAlturas: Alturas unitarias para cada gaveta na fileiraDivisorias: Numero de divisorias em cada gaveta da fileiraAlcas: Numero de alcas em cada gaveta da fileiraConfiguracoes de Gaveta de ExemploGavetas Simples (Imagem 1)Voce pode replicar o primeiro design de AndrewBougie usando as seguintes configuracoes:Larguras = [[1, 1], [2]]Alturas = [[1, 1], [1]]Divisorias = [[1, 1], [1]]Alcas = [[1, 1], [2]]Como voce pode ver, o array de cada parametro tem dois sub-arrays, e cada um desses sub-arrays descreve uma unica fileira de gavetas no modelo final.Lendo larguras [[1, 1], [2]] podemos decifrar o significado:[1, 1]: duas gavetas na primeira fileira, ambas com uma unidade de largura[2]: Apenas uma gaveta na segunda fileira, mas esta tem duas unidades de largura.Lendo alturas nos diz que todas as gavetas tem uma unica unidade de alturaLendo divisorias nos diz que todas as gavetas tem uma unica divisoria.Finalmente, lendo alcas nos diz que as duas gavetas na primeira fileira tem uma unica alca cada, e a gaveta mais larga na segunda fileira tem duas alcasGavetas Complexas (Imagem 2)Agora que voce sabe o que esta fazendo, voce pode ficar super complexo!Larguras = [[1, 1, 1, 1], [2, 2], [4]]Alturas = [[2, 2, 2, 2], [3, 3], [4]]Divisorias = [[1, 0, 0, 1], [2, 2], [3]]Alcas = [[1, 1, 1, 1], [2, 2], [2]]Aqui temos 4, depois 2, depois 1 gaveta em cada uma das fileiras.As gavetas ficam mais altas a cada fileira 2 unidades, depois 3 unidades, depois 4 unidades.Duas das pequenas gavetas nao tem divisorias, as outras tem uma unica divisoria, as gavetas de largura dupla tem 2 divisorias, e a gaveta maior tem tres divisorias.E finalmente, as pequenas gavetas todas tem uma unica alca, enquanto todas as maiores tem duas alcas.Uma Gaveta Simples Super Simples (Imagem 3)Larguras = [[3]];Alturas = [[4]];Divisorias = [[1]];Alcas = [[2]];Aba de Impressao (Imagens 4 & 5)Permite que voce examine partes da sua impressao.A FazerAdicionar separadores de frente para tras nas gavetas
