Gatilho deslizante ajustavel simples para He3D K200, K280 e similares de kossel deltas.
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Gatilho deslizante ajustavel simples para He3D K200, K280 e similares de kossel deltas.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

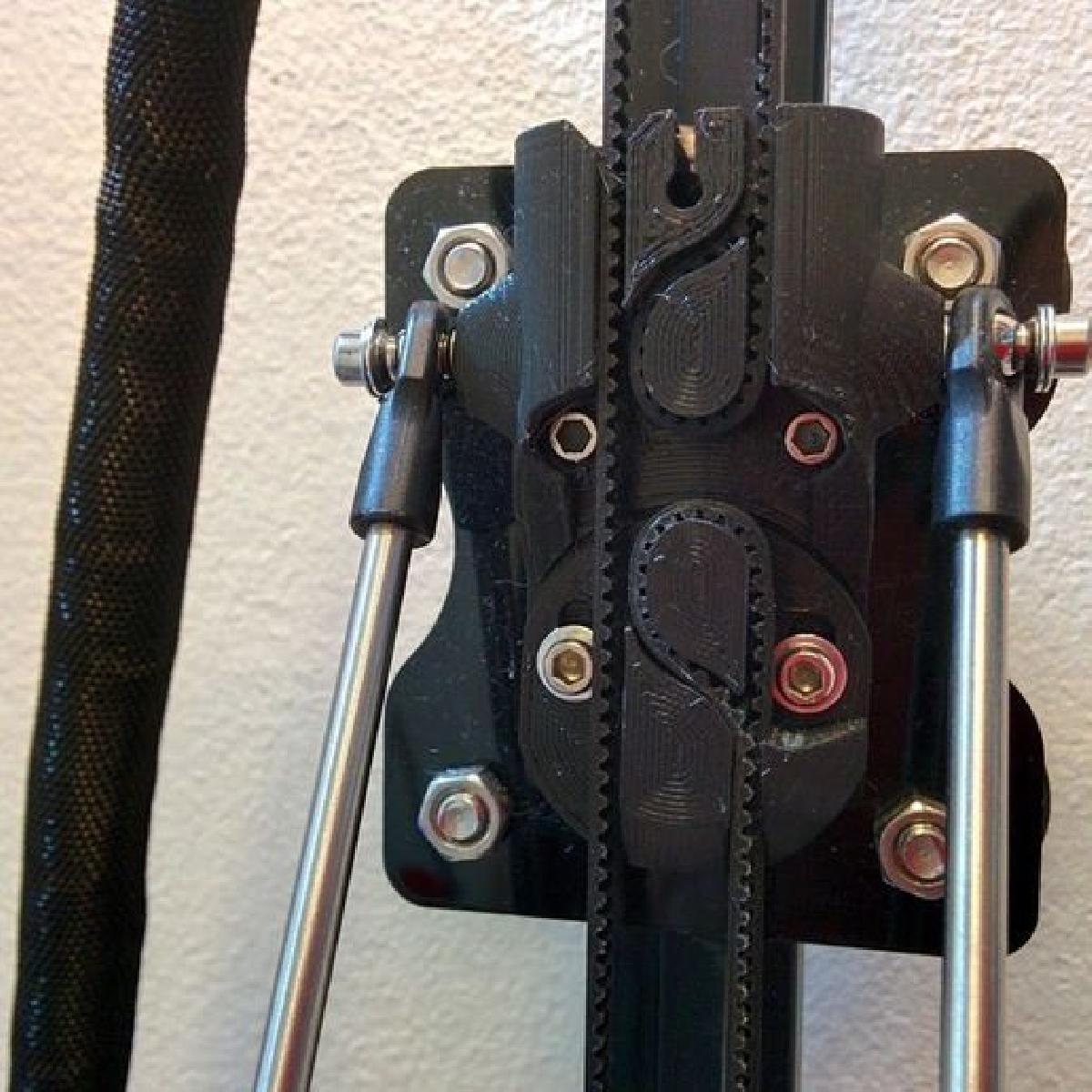

Gatilho deslizante ajustavel simples para He3D K200, K280 e similares de kossel deltas. foi projetado para Impressora 3D. Substitui as bracadeiras deslizantes moldadas por injecao de estoque do meu He3D K280 kossel delta; o item original e realmente bom, mas esta versao tem um mecanismo de ajuste simples e e dimensionada para uma atualizacao de correia de 9 mm que fiz. ### Atualizado com 4 novos Modelos (marco de 2020) - Este e um design atualizado com suportes de pino mais grossos e 4 mm a mais de viagem de ajuste. Modelos sao fornecidos para pinos de 40 e 42 mm, alem de correias de 6 e 9 mm: um K280 original tem correias de 6 mm e pinos de 40 mm. O design da placa traseira do carro de 4 roletes da He3D e realmente bastante bom, e acho que o espacamento de 20x20 mm para os parafusos de montagem e comum em um monte de designs Kossel. ### Impressao: Use suporte para os bracos dos pinos e o suporte deslizante. Eu originalmente imprimi isso em PLA 3D Fila e funcionou bem por um ano, mas refiz em PC-ABS (material horrivel para imprimir, mas muito forte e estavel) quando atualizei o design. ### Ajuste; encaixe ambas as pecas, mas aperte completamente apenas os parafusos superiores, deixando os inferiores soltos o suficiente para que o deslizante possa deslizar. Em seguida, encaixe a correia, deixando-a um pouco apertada na bracadeira. Finalmente, tensione as duas pecas com um polegar e um dedo nas extremidades para uma tensao firme na correia, nao exagere.. mas e OK apertar razoavelmente firme, a correia deve vibrar como um contrabaixo duplo quando beliscada.. Por fim, aperte os parafusos inferiores enquanto mantem a tensao; e apos algumas horas de impressao e adaptacao e uma boa ideia reapertar e verificar tudo. ### Bom: - 8 mm de ajuste de tensao possivel via deslizante, permitindo que a tensao final seja ajustada apos a correia ser instalada. - 4 furos de montagem padrao em uma grade de 20x20, usa os parafusos originais - A largura do pino do braco e de 40 mm; combinando com a peca original do k280, isso e parametrizado no arquivo scad e eu tambem enviei versoes de 42 mm de largura. - Para correia de ate 9 mm, tambem parametrizado, eu enviei versoes de 6 mm do modelo, estas provavelmente sao mais leves; mas nao impressas ou testadas - Estende ate o topo da placa do carro para atingir o fim padrao do K280 (_e *importante* que voce verifique isso antes do primeiro movimento de homing!_) - Recorte para lamina IR na parte superior, eu, no entanto, uso para montar um ima e ter limitadores de fim de linha com contato magnetico. - Casca simples e forte, nenhum dos detalhes e aleatorio; ha elementos do layout da parede etc. projetados para ajudar a impressao resultante a ser forte onde necessario. - Eu roscas os furos para os parafusos do braco, nao ha recesso para porca, o buraco em forma de hexagono segurara o parafuso original com muita firmeza e minha experiencia com um encaixe identico na extremidade do efetor dos bracos nos ultimos meses foi boa. - O espaco do braco parece ser tao bom, se nao melhor do que, o original ### Ruim - Os parafusos de montagem inferiores realmente precisam de uma arruela para permitir que voce os aperte o suficiente, certifique-se de que tenha 1 mm ou menos de espessura ou podera interferir nas correias. - Aproximadamente 5 g mais pesado que o original, acho que isso nao e tao ruim considerando que tambem tem ajuste. a sua milha pode variar. - A parte deslizante precisara de suporte para imprimir. Brinquei com um design sem suporte, mas era mais pesado e interferia nas varas mais facilmente. Por fim; O arquivo scad tambem esta la se voce quiser remixar, rir dos meus erros, etc. OpenScad 2016.11 ou posterior e necessario para que a bracadeira seja renderizada corretamente.
