Sobre o objeto 3D Garrafa foguete plataforma de lancamento e bico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

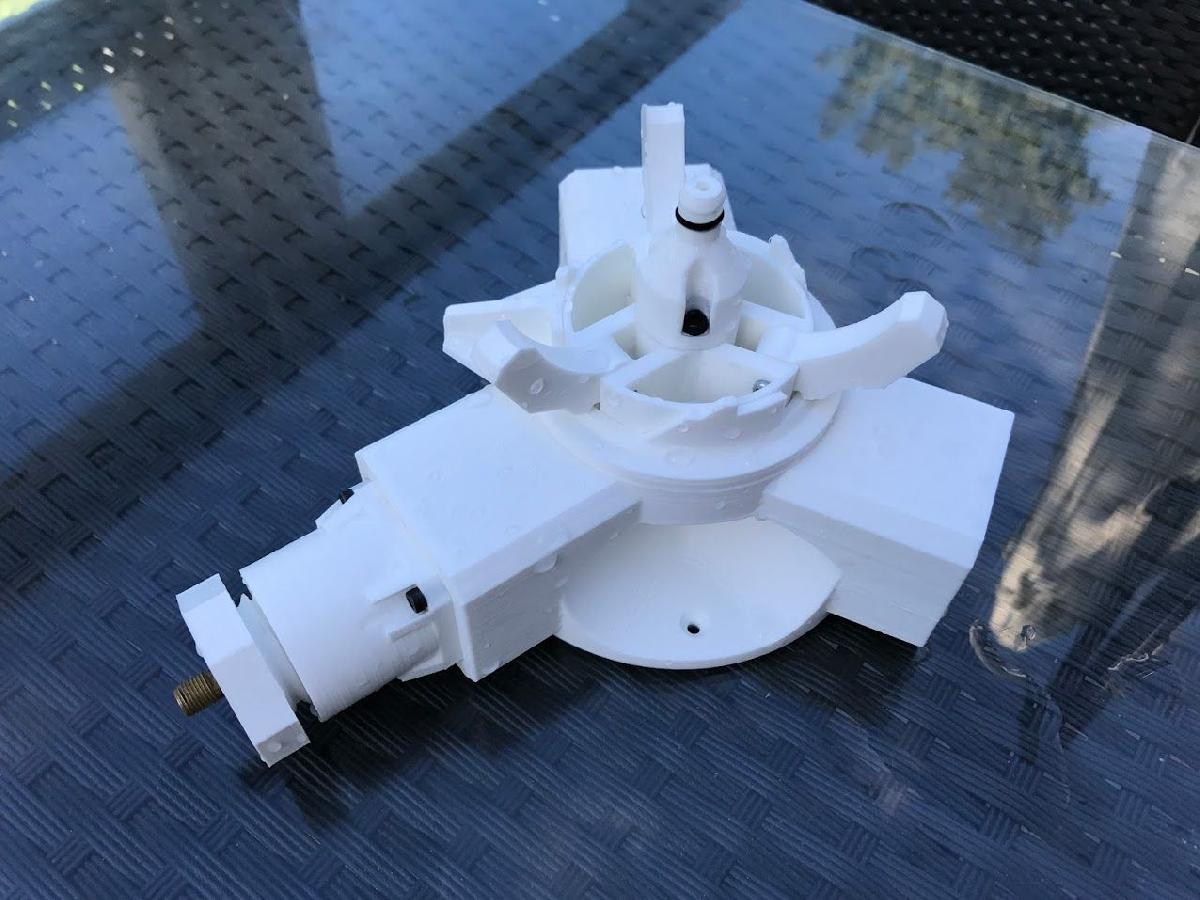

Garrafa foguete plataforma de lancamento e bico foi projetado para Impressora 3D. AVISO!! Voce usa isso por sua conta e risco! A integridade estrutural das pecas impressas em 3D e dificil de prever, entao use isso com cautela e use equipamentos de protecao (especialmente oculos de seguranca) para se proteger de detritos caso alguma das pecas falhe. Atualizacao 30/06/2017 Adicionada uma versao sem rosca do bico em formato STEP para que voce possa fazer suas proprias roscas se tiver um tipo de garrafa diferente. A cavidade tem 30mm de largura e 13mm de profundidade nas bordas externas (ha um chanfro de 2mm na parte inferior, entao no bico tem 15mm de profundidade.Atualizacao 28/06/2017 Esqueci de adicionar a estrutura base (chamada de habitacao)! :D desculpe, agora esta adicionada! Este e um experimento realmente improvisado para criar uma divertida plataforma de lancamento de foguetes de agua e bico. Eu queria usar o compressor ou uma bomba de bicicleta sem conectores gardena. O mecanismo de liberacao usa um anel de bloqueio rotativo onde voce pode conectar uma linha para disparo remoto. O sistema so funciona com o bico anexado.Para construir o conector de pressao de ar, corte a valvula de ar de um pneu de bicicleta antigo e desinflado. Eu uso o tipo com valvula de pneu de carro para facilitar o uso.O conector de agua tem uma valvula de restricao para bloquear a pressao do ar de entrar na mangueira de agua, mas eu ainda nao testei este, pois meu prototipo nao funcionou e eu o mudei para a versao que agora esta online. A base tem 3 bracos, um para pressao de ar, um para fornecimento de agua e o terceiro esta preparado para qualquer uso que possa surgir, por que nao conectar sua garrafa de CO2 do soda stream? ou eu nao sei. :) apenas faca um furo no meio e adicione sua criacao. Ja ha um canal dentro, entao voce so precisa furar cerca de 1 cm. O sistema usa uma serie de diferentes aneis O, eu comprei uma caixa de tamanhos diferentes e nao tenho 100% de certeza de qual e o melhor em todos os lugares, entao sugiro que voce compre um monte de tamanhos diferentes e experimente. O que esta entre a base e o bico e o mais critico e depende de quanta pressao voce vai usar, qual se encaixara. Muito apertado = sem decolagem.Sobre as aletas O bico tem fixacao com um espaco de 3mm de largura para aletas. Isso e para permitir que uma folha de depron ou material semelhante seja usada como aletas. Eu nao inclui STL para aletas, pois a forma das que estao na imagem esta totalmente errada, elas sao muito pequenas e nao fazem o foguete voar reto. Voce pode tentar fazer aletas de diferentes designs e ver o que funciona melhor e garantir que nao sejam muito fortes, a ideia e que as aletas devem quebrar antes da fixacao no bico. Se voce tiver aletas feitas de um material forte, use por exemplo um pino de madeira para trava-las no lugar. Isso e altamente experimental, mas decidi libera-lo assim que consegui fazer o prototipo funcionar e ele funciona para pressao de ar, o conector de agua esta em andamento. Voce deve anexar uma valvula externa para controlar o fluxo de agua. O principio deve ser primeiro encher de agua, depois pressao de ar, e entao puxar a linha para liberar.
