Sobre o objeto 3D Garra de Comprimento Personalizado Grabber

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

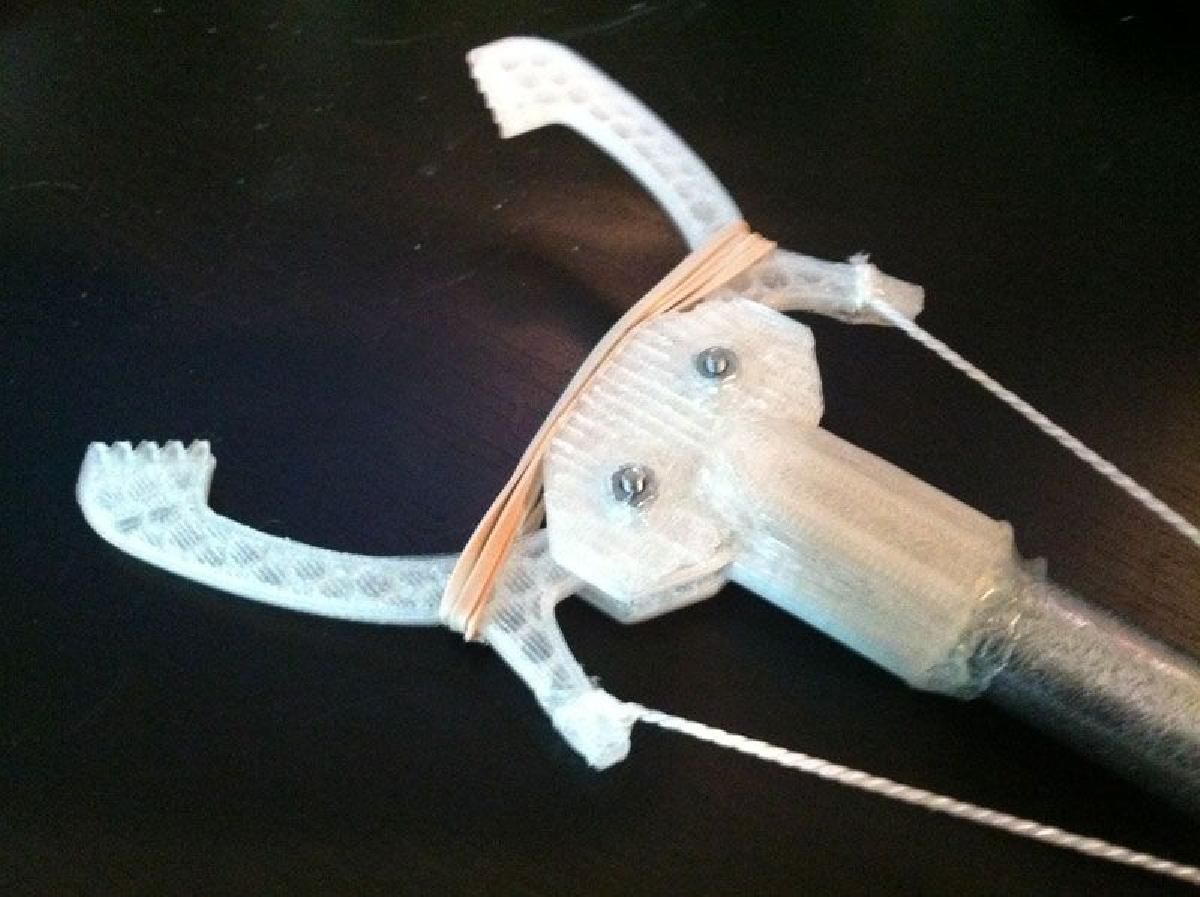

Garra de Comprimento Personalizado Grabber foi projetado para Impressora 3D. Alem das pecas de plastico impressas, voce precisara: - um comprimento de conduite eletrico metalico de 3/4 - corda fina (duas vezes o comprimento do conduite) - dois parafusos de maquina #4-40 x 3/4 com porcas - cola quente - elasticos Instrucoes: 1. Imprima todas as pecas. As garras e guias sao faceis e nao requerem suporte. O cabo e a base precisarao de suporte e foram impressos com sucesso nas orientacoes padrao nos arquivos STL. Voce vai querer imprimir o par de garras, a base e o cabo uma vez, e depois imprimir de 2 a 5 guias dependendo de quao longo e o seu conduite. 2. Junte a garra e a base com os parafusos e depois coloque em uma extremidade do conduite. 3. Amarre uma extremidade da corda a uma das pecas da garra, conforme mostrado nas imagens. Cole o no na garra para evitar que escorregue. 4. Coloque as guias no conduite. 5. Pegue a extremidade solta da corda e passe-a pelos pequenos canais nas guias ate a extremidade do conduite oposta a garra. 6. Pegue o cabo e a extremidade solta da corda e passe a corda pelo canal no cabo. De uma volta ao redor dos dois buracos na extremidade do cabo (a corda deve passar por fora do cabo e depois voltar para dentro) e passe a corda de volta pelo canal. Coloque o cabo no conduite e verifique se ele pode deslizar facilmente para cima e para baixo no conduite. 7. Passe a extremidade solta da corda de volta pelas guias e ate a montagem da garra. 8. Cole as guias no lugar no conduite, garantindo que a corda possa se mover livremente pelos canais das guias. A guia superior deve estar a 4 polegadas da parte inferior da garra. A guia inferior deve estar a 6 polegadas da parte inferior do conduite. As guias do meio devem ser espacadas uniformemente entre elas. 9. Puxe a extremidade solta da corda para que o cabo fique encostado na guia inferior e a corda fique esticada. Amarre a corda na outra garra para que permaneca esticada e cole no lugar. 10. Teste o mecanismo. A garra deve estar totalmente fechada quando o cabo estiver encostado na guia inferior e deve abrir a medida que voce puxa o cabo para longe da garra. 11. Coloque um ou mais elasticos na garra, conforme mostrado nas imagens. A garra deve se fechar quando voce nao estiver puxando o cabo para abri-la. 12. Divirta-se... fazendo o que quer que voce faca com um pegador de garras de dez pes de comprimento?
