Galvanometro de Espelho de 2 Eixos

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Galvanometro de Espelho de 2 Eixos

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

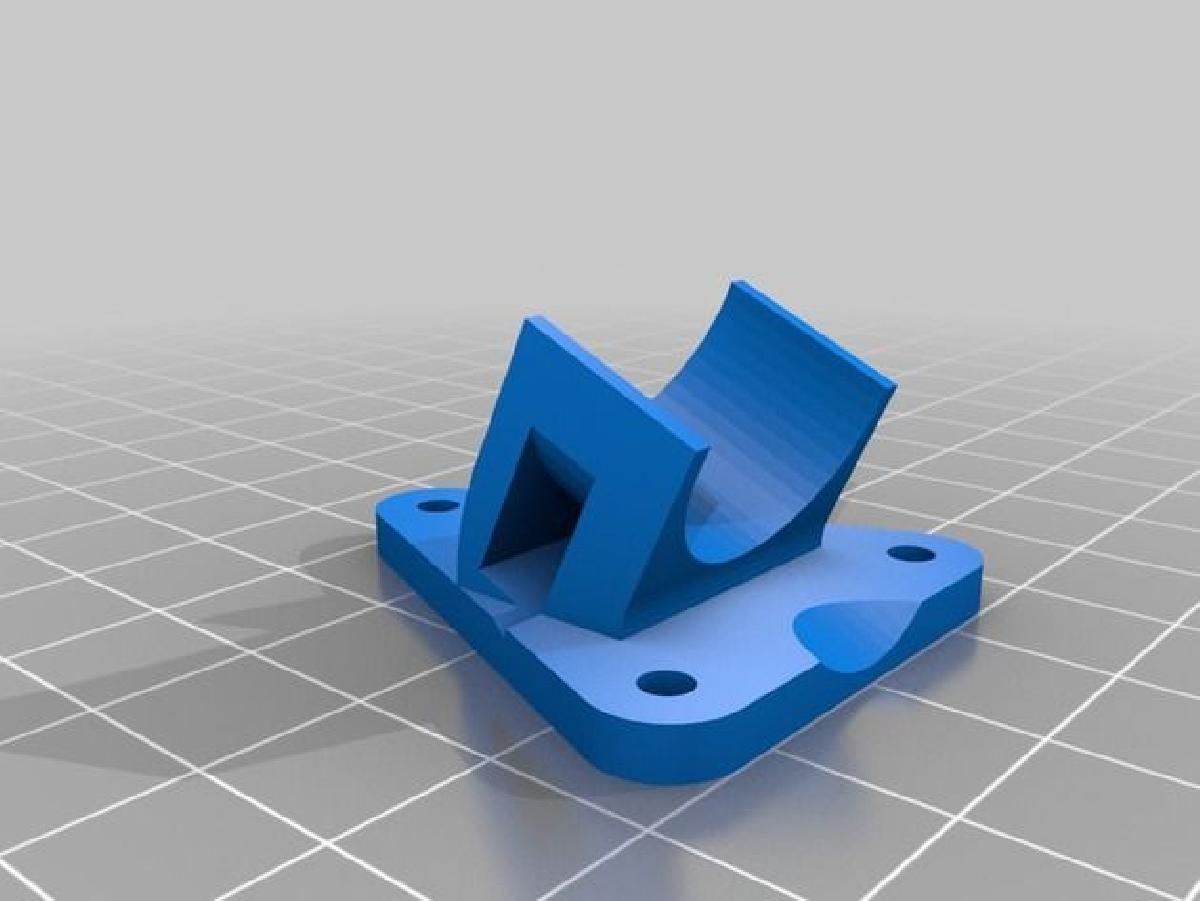

Galvanometro de Espelho de 2 Eixos foi projetado para Impressora 3D. Este e um galvanometro de espelho de 2 eixos. Eu quero construir uma impressora de resina como a Peachy e esta e a minha melhor tentativa ate agora em um sistema de espelho. Este e um projeto combinado cortado a laser / impresso em 3D. Os bobinas que formam os eletroimas sao impressas em 3D, assim como o suporte para o diodo laser. (O laser e esta carcaca: http://www.ebay.com/itm/110887324993 com este diodo: http://www.ebay.com/itm/400520595273). A estrutura e cortada a laser de compensado de luan de 1/4 (que na verdade tem 3/16 de espessura). Todos os parafusos que usei sao 4-40 1/2, os espacadores sao espacadores 4-40 de 5/8. Os imas para o galvanometro foram comprados na Harbor Freight. O acrilico tem 0,080 de espessura e e cortado a laser. As secoes finas do acrilico atuam como uma dobradica elastica que quer retornar ao centro. Meus testes ate agora mostram que este e um design funcional, mas nao e incrivelmente preciso ou repetivel ao tracar o feixe sobre um padrao. Veja um video dele desenhando um circulo em uma placa pintada com tinta que brilha no escuro. http://www.youtube.com/watch?v=HGBZ9PvHIxY
