Sobre o objeto 3D Gabinetes ESP32 espacosos

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

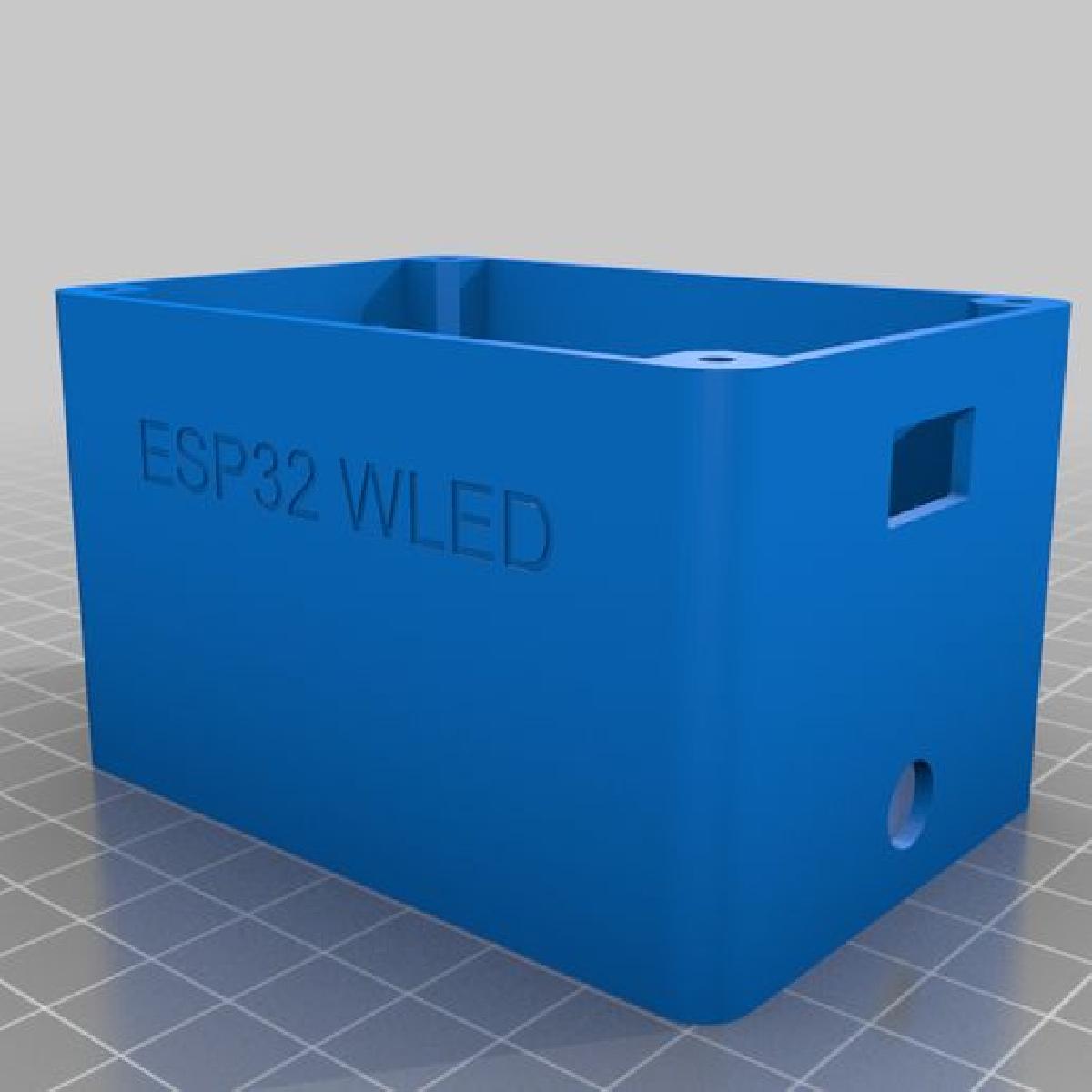

Gabinetes ESP32 espacosos foi projetado para Impressora 3D. Ha muitos gabinetes de placa ESP32 por ai, mas a maioria deles e bastante simplificada / minimalista, o que e bom, mas eu me propus a construir um gabinete com um pouco mais de espaco para que voce possa usar facilmente jumpers de placa de ensaio em vez de solda, mais folga em sua fiacao para facilitar a retirada da placa Dev e fazer ajustes etc. Tem 58,5 mm de largura x 83 mm de comprimento e 52 mm de altura (54,5 mm com tampa), Os 4 espacadores para montar sua placa ESP-32 tem 35 mm de altura (1 3/8 polegadas), dando a voce muito espaco para seus jumpers de placa de ensaio, no topo dos espacadores estao os pinos que se alinham e permitem que seu ESP32 "encaixe" no lugar. Ajustei isso ate que fosse facil colocar o chip, enquanto ainda fazia um bom trabalho em manter a placa de desenvolvimento no lugar. Ha espaco extra no final do seu ESP32 para que voce possa conectar um Level Shifter e mante-lo escondido neste gabinete. A tampa tem o espaco negativo do interior do gabinete projetando-se para baixo para alinhar e segurar a tampa com seguranca no lugar. As folgas sao de ~ 5 mm, entao, pelo menos com minha impressora de resina, faz um bom som de estalo quando coloco a tampa. Tambem ha lugares para 4 parafusos nos cantos para parafusos M3. O orificio da tampa tem um diametro de 3,125 mm para que o m3 possa deslizar por ele, e o gabinete tem orificios de 2,85 mm, para que voce possa rosquear os parafusos no lugar. Voce pode usar os parafusos auto-roscantes ou "normais" (como visto na imagem acima) Ambos sao parafusos M3 com 6 mm de comprimento, o que provavelmente e o mais curto que voce gostaria de usar, mas se voce se pegar colocando e tirando a tampa / parafusos com frequencia, os orificios no gabinete percorrem toda a altura dele, Entao voce pode simplesmente pegar o proximo parafuso maior se chegar a esse ponto. A opcao 1 e apenas um caso basico, portanto, se voce nao planeja aparafusa-lo em outra superficie, esta e a melhor escolha para voce. Voce sempre pode fazer um furo no fundo se mudar de ideia mais tarde. A opcao 2 tem 2 abas em cada lado do gabinete para aparafusar no lugar A opcao 3 tem 4 abas em cada canto para proteger A tampa e uma tampa unica para todos. Espero que isso ajude alguem: Caixa i construida para compilacoes reativas de som de WLED para conectar um microfone: https://www.printables.com/model/317718-esp32-wled-sound-reactive-box https://www.thingiverse.com/thing:5631371

Baixar

Parece que houve um erro na sua solicitação, pois você incluiu várias vezes a frase "Claro! Por favor, forneça o texto que você gostaria que eu traduzisse." Vou tentar entender que você está procurando informações sobre um modelo 3D que poderia ser impresso em uma impressora 3D.

Um modelo 3D para impressão possui algumas características essenciais:

1. **Formato do Arquivo**: Os arquivos para impressão 3D geralmente estão nos formatos STL, OBJ ou AMF. Esses formatos contêm a geometria do objeto em um formato que a impressora pode interpretar.

2. **Modelagem**: O modelo deve ser criado em um software de modelagem 3D, como Blender, Tinkercad, ou Fusion 360. É importante considerar a complexidade do modelo e as capacidades da impressora.

3. **Escala**: O tamanho do modelo deve ser adaptado ao volume de construção da impressora. Modelos muito grandes podem precisar ser divididos em partes menores.

4. **Tolerâncias e Ajustes**: É essencial considerar a precisão das dimensões, especialmente se o modelo tiver partes móveis ou encaixes.

5. **Texturas e Materiais**: Embora as impressoras 3D de filamento tradicional (FDM) não reproduzam texturas detalhadas, a escolha do material e a configuração da impressão podem influenciar a aparência final.

6. **Suportes**: Se o modelo tiver saliências ou formas complexas, pode ser necessário adicionar suportes que serão removidos após a impressão.

7. **Teste de Impressão**: Antes de imprimir o modelo final, é recomendável fazer uma impressão teste em escala reduzida para verificar possíveis erros ou ajustes necessários.

Se precisar de informações mais específicas sobre um modelo em particular ou tiver outro tipo de dúvida, sinta-se à vontade para perguntar!
