Gabinete Raspberry Pi 5 Torre retro desktop

Engenhoca

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gabinete Raspberry Pi 5 Torre retro desktop

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

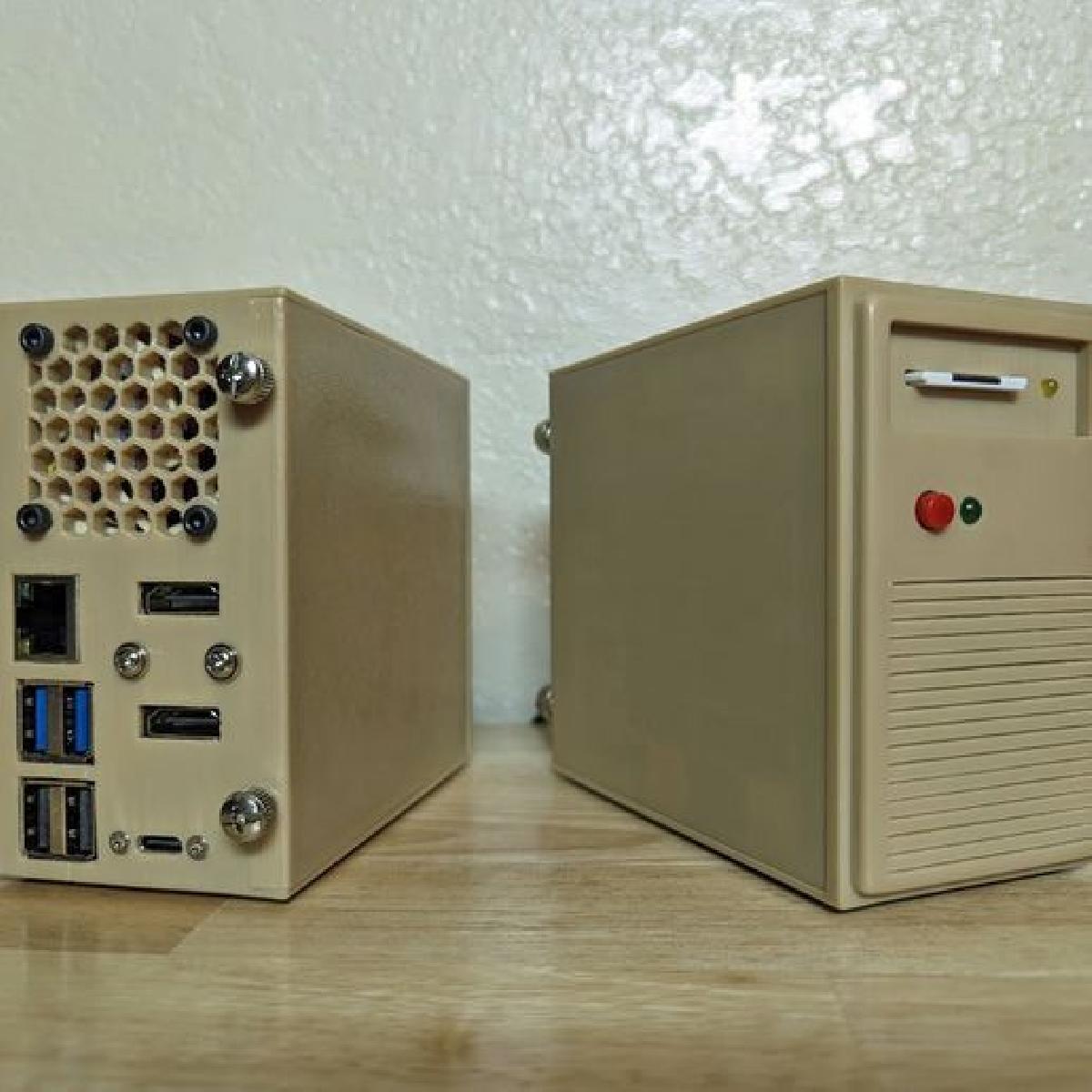

Gabinete Raspberry Pi 5 Torre retro desktop foi projetado para Impressora 3D. Um gabinete torre estilo retro em bege para Raspberry Pi 5. Possui um botao de energia funcional, LED e LED de atividade IO. O cartao SD/microSD pode ser inserido como um disquete para alternar entre diferentes sistemas operacionais. Tambem possui 2 portas HDMI, entrada de audio e alimentacao USB-C na parte traseira do gabinete. Ha espaco para um ventilador de exaustao de 40mm e um ventilador de entrada frontal de 40mm ou 50mm. Tambem ha espaco suficiente para um cooler grande, como o ICE tower. #Pecas necessarias (links no final): Extensor de cartao Micro SD para SD: 1 Cabo adaptador Micro HDMI para HDMI: 2 Cabo de extensao para montagem em painel USB-C: 1 Ventilador de 40mm 5V (para exaustao): 1 Cooler de CPU de perfil baixo ou Cooler ICE Tower: 1 Botao mini push momentaneo SPST: 1 LED de 5mm com resistor: 1 LED de 3mm com resistor: 1 Parafuso com cabeca tipo polegar #6-32 UNC (parafuso padrao de gabinete de PC): 2 Parafuso #6-32 UNC ou parafuso M3 (parafuso padrao de gabinete de PC): 6 varios conectores de fio/cabecote (para conectar ventiladores/LEDs/botao de energia) Opcional: Ventilador frontal de 5V 40mm/50mm: 1 (observacao: eu nao precisei disso nem mesmo ao fazer overclock no Raspberry Pi) Noctua NF-A4x10 para substituir o ventilador do cooler de CPU: 1 #Instrucoes de montagem #### Prepare todas as pecas observacao: quaisquer lugares que exigem que partes plasticas sejam parafusadas podem ser substituidos por cola se voce estiver confiante/lazy demais. * Imprima todas as pecas com o material/cor que voce desejar. * (opcional, mas util) Use uma broca nos furos dos parafusos #### Inicie a montagem * Adicione pinos de cabecote ao jumper J2 (bem entre o conector USB-C e HDMI-0). Estes sao para o botao de energia. * Passo a rosca para todos os parafusos. Voce pode conseguir fazer isso forcando os parafusos nos furos. * Faca rosca para o botao de pressao. Se voce nao tiver uma broca, pode usar o botao de pressao para criar as roscas. Voce pode precisar usar uma lixa para ajudar a garantir que o botao de pressao se encaixe, caso nao tenha uma broca. * Insira o LED de 3mm na caixa principal. A cola pode ser adicionada, mas o encaixe deve segura-lo bem. * Insira o LED de 5mm na caixa principal. A cola pode ser adicionada, mas nao deve ser necessario. * Coloque o extensor de cartao SD na bandeja de cartao SD e conecte ao gabinete com parafusos ou cola. Isso pode exigir uma chave de fenda longa que alcance atraves da grade do ventilador ou uma muito curta que se encaixe no gabinete. E mais facil fazer isso antes de qualquer outra coisa estar no caminho. * (Opcional) Anexe o ventilador frontal com parafusos * Parafuse/cole o painel frontal. Certifique-se de que os LEDs estejam visiveis e o botao de pressao nao fique preso. * Coloque os adaptadores HDMI no suporte HDMI, mas nao monte-os no gabinete. #### Conecte os fios ao cabecote GPIO * (Opcional) Faca um divisor simples para o(s) ventilador(es) de CPU/gabinete. * O botao de pressao vai entre o pino5/pino6 (a polaridade nao importa). * O LED de energia vai para o pino8(+) e pino14(-). * O LED GPIO vai para o pino37(+) e pino39(-). * Conecte todos os fios, conectores e o extensor de cartao micro SD ao Raspberry Pi antes de coloca-lo cuidadosamente no gabinete. Neste ponto, todos os cabos/extensores devem estar conectados ao Raspberry Pi, mas nao ao gabinete. (observacao: se estiver usando os dissipadores de calor ICE ou de perfil baixo, eles nao devem estar conectados neste ponto) #### Finalize a montagem * Use os espacadores/suportes/estruturas de latao do cooler para parafusa-lo ao gabinete. Essas 4 pecas de latao devem agora passar pelos pontos de montagem do Raspberry Pi no gabinete. * Adicione pasta termica ou o pad termico ao processador e conecte o cooler da CPU com os parafusos incluidos, com espacadores ou com parafusos mais curtos (eu usei parafusos de um laptop antigo). * Parafuse o suporte HDMI. Pode haver uma dobra acentuada no cabo, dependendo das tolerancias da localizacao do dissipador e do ventilador. * Parafuse o extensor USB-C. Eu cortei um pouco do material da carcaca plastica para facilitar o encaixe. * Conecte o ventilador de exaustao traseiro. * Deslize o painel lateral e adicione os parafusos com cabeca tipo polegar. #### Configuracao do arquivo config.txt * Habilite o LED GPIO e o LED de atividade IO \# Overlays adicionais e parametros estao documentados em /boot/overlays/README dtoverlay=act-led,gpio=19 dtoverlay=gpio-poweroff,gpiopin=14,active_low https://www.amazon.com/gp/product/B07YHN83NJ https://www.amazon.com/gp/product/B07K21HSQX https://www.amazon.com/gp/product/B075R7QBQD https://www.amazon.com/gp/product/B00NEMGCIA ou https://www.amazon.com/dp/B07DXS86G7 https://www.amazon.com/dp/B0CTH11YX1 ou https://www.amazon.com/dp/B07V35SXMC https://www.amazon.com/dp/B075LDGHHS/ ou qualquer botao semelhante https://www.amazon.com/dp/B08G4WXFX1/ ou https://www.amazon.com/dp/B08G4XC341 https://www.amazon.com/dp/B07X622RJN ou (preferencialmente) faca o seu proprio. https://www.amazon.com/gp/product/B08R9KN46J (esses ventiladores funcionam bem, mas sao um pouco barulhentos mesmo a 3,3V)
