Sobre o objeto 3D Gabinete para impressora 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

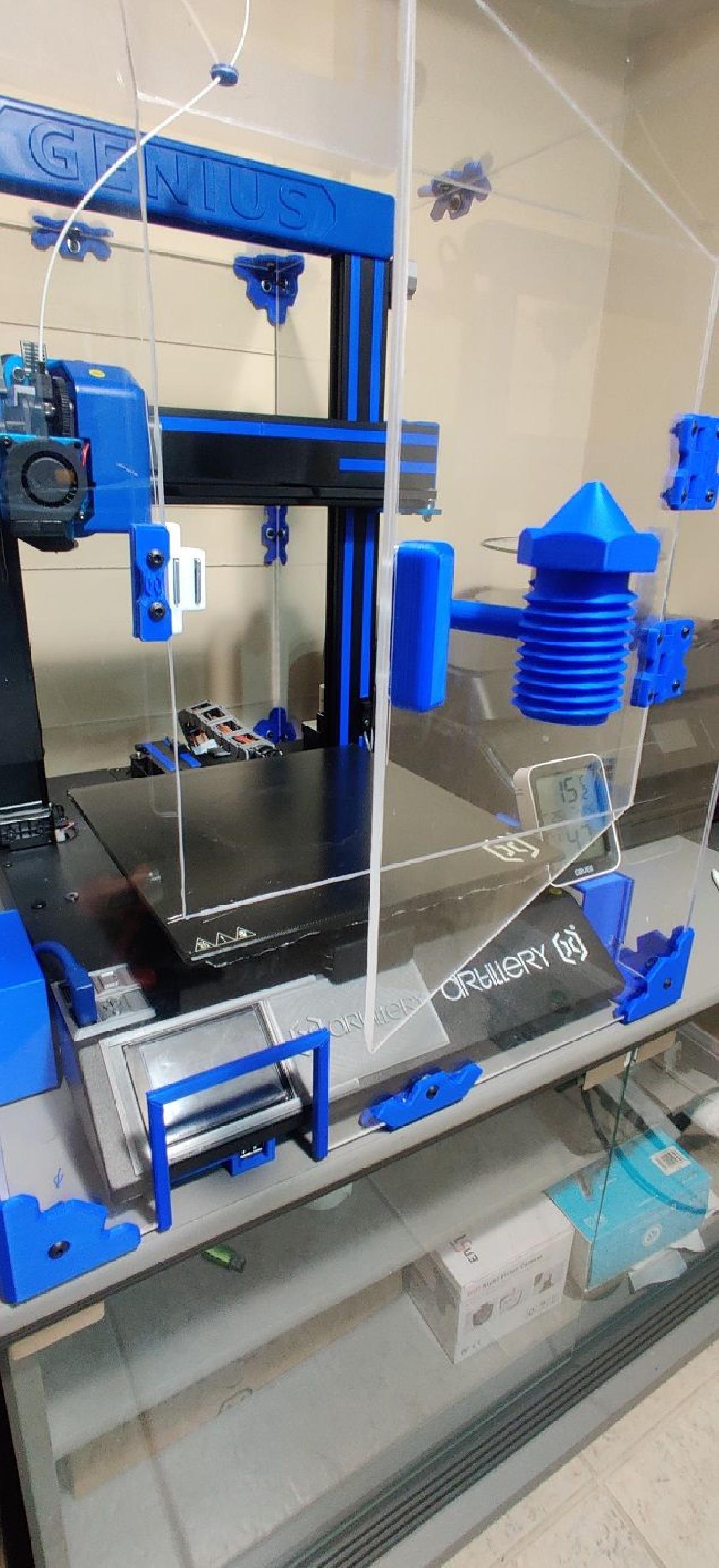

Gabinete para impressora 3D foi projetado para Impressora 3D. Realizei este design porque tinha muitos problemas de adesao devido a baixa temperatura onde minha impressora esta localizada. Deixo todos os STLs que utilizei, sao designs meus e se tiver algum problema, sugestao de melhoria ou duvida, podem comentar. Nao terminei de montar o gabinete, falta colocar as alcas para remove-lo facilmente e fazer algumas melhorias, ou seja, estarei atualizando. Nao tem chao ou painel inferior para melhor ventilacao da eletronica e tambem nao coloquei painel posterior porque utilizo minha parede como parte do gabinete, assim voce pode retirar e colocar facilmente.Instrucoes:Compre uma folha de acrilico de 3mm e medidas de 122,5x91,5 cmutilize apenas 4 paineis (frontal, superior, lateral esquerda, lateral direita)Nao tem fundo nem pisoUtilizei os restos apenas para dar suporte na parte traseiraCortar os paineis conforme o desenhoFazer os cortes das janelas (para os tuneis e a porta)Apresentar os cantoneiras e suportes medios para marcar e fazer as perfuracoesFazer as perfuracoes para parafuso passar de M4x12Imprimi: 8 cantoneiras (cantoneira_f.stl)11 suportes medios (sop med v1.stl)2 dobradicas para a porta (dobradica.stl)1 bico como puxador para a porta (bico_v2.stl)3 travas para o fecho de ima da porta (base fecho.stl, trava chapa v2.stl, trava fecho porta.stl)2 tuneis para a ventilacao (Tunel Der.stl, Tunel Izq.stl)3 molduras para a janela do display (perfil janela1.stl, perfil janela2.stl, perfil janela3.stl)o passa-filamento (guia filamento v3.stl)suporte para o cabo USB (suporte cabo USB v1.stl)Foram utilizados 46 parafusos M4x12 com arruela e porca (montagem do gabinete com cantoneiras e suportes medios)Foram utilizados 11 parafusos M3x8 com arruela e porca (porta e acessorios)Montar o gabinete com as cantoneiras e suportes medios como nas fotosMontar dobradicas e travas para a portaMontar pontes e moldura para displayparafusar o suporte para o cabo USB trocando o parafuso inferior da parte esquerda frontal por um M3x12fazer perfuracao com broca de 1/2" para colocar a guia ou passa-filamento (dependendo da calibracao da sua impressora talvez tenha que lixar um pouco para introduzi-lo no acrilico)Colocar o gabinete na impressora
