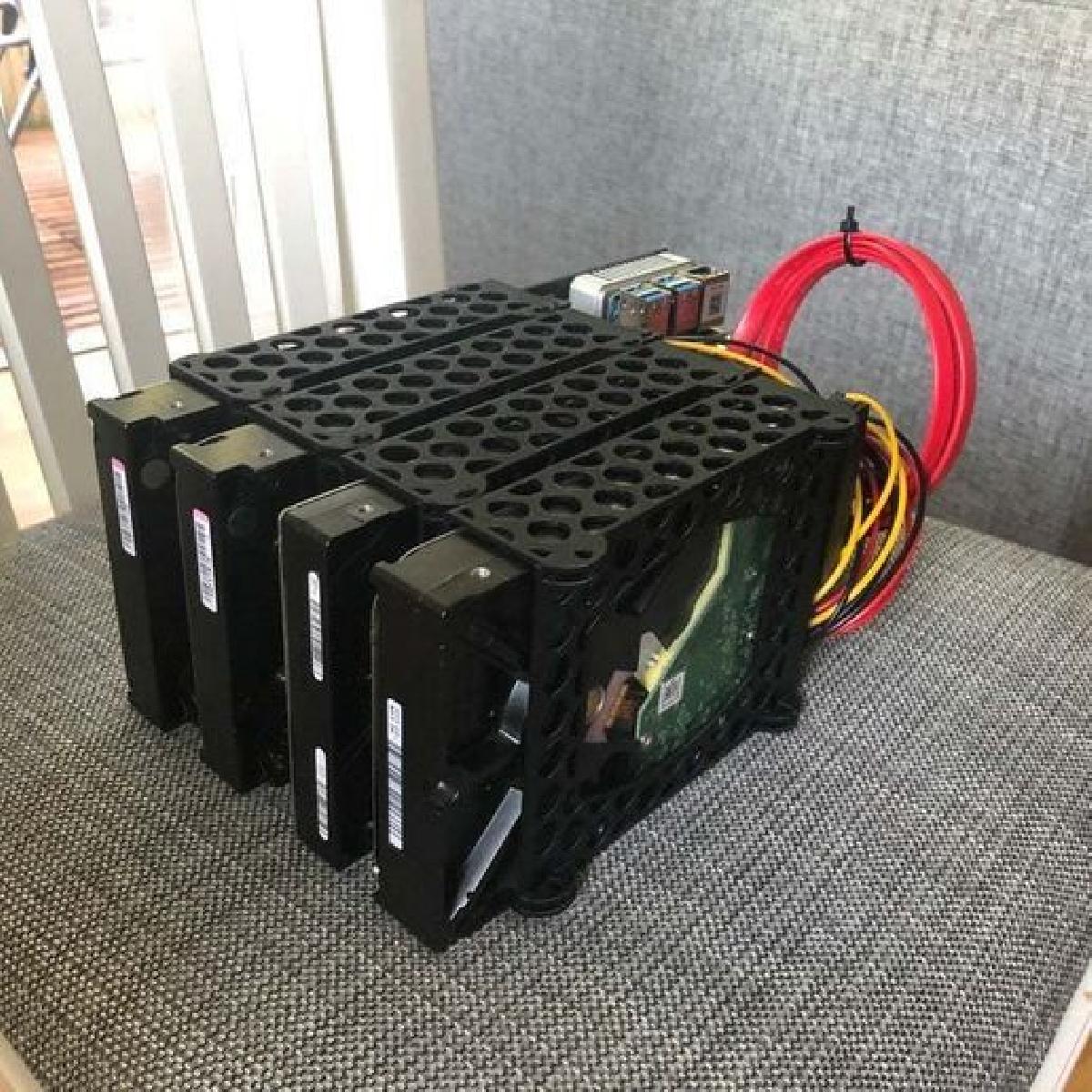

Gabinete para Disco Rigido de 3,5" Hot Swapable para Nano Pi M4

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gabinete para Disco Rigido de 3,5" Hot Swapable para Nano Pi M4

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Gabinete para Disco Rigido de 3,5" Hot Swapable para Nano Pi M4 foi projetado para Impressora 3D. Eu fiz este gabinete modular para disco rigido para meu microprocessador nano pi m4 para construir um NAS (armazenamento conectado a rede). O gabinete para disco rigido de 3,5" pode, obviamente, ser usado junto com outros sistemas. O design suporta a troca a quente de discos sem a necessidade de soltar parafusos. Ele e mantido no lugar pelo conector de dados e de energia SATA. Os cabos sao fixados no lugar com uma peca plastica simples que e parafusada usando 2x parafusos M4. Estou usando [estes](https://www.aliexpress.com/item/32884159478.html?spm=a2g0s.9042311.0.0.613b4c4dr9Ks1m) cabos SATA, mas voce pode usar qualquer cabo que desejar, contanto que se encaixe na abertura projetada do gabinete. Cada gabinete e empilhavel e seguro por um pequeno clipe. Voce pode facilmente empilhar qualquer numero de discos rigidos com este design. Voce tambem pode usar parafusos se nao quiser usar os clipes. Uma pequena extensao de braco e fornecida para que o nano pi m4 possa ser montado ao lado dos discos rigidos. Nao e muito resistente e posso enviar uma nova versao mais tarde se achar que e insuficiente. Se voce quiser modificar o design de alguma forma, vou fornecer um link do Fusion 360 aqui: https://a360.co/3bfAgbK NOTA: O gabinete do disco rigido deve ser espelhado antes da impressao. Eu acidentalmente coloquei os buracos dos cabos no canto errado. Um simples espelhamento no slicer corrige isso. Isso so e o caso se voce usar o modelo do Fusion 360. Os STL fornecidos NAO precisam ser virados. https://youtu.be/9nY2HFkSu4M
