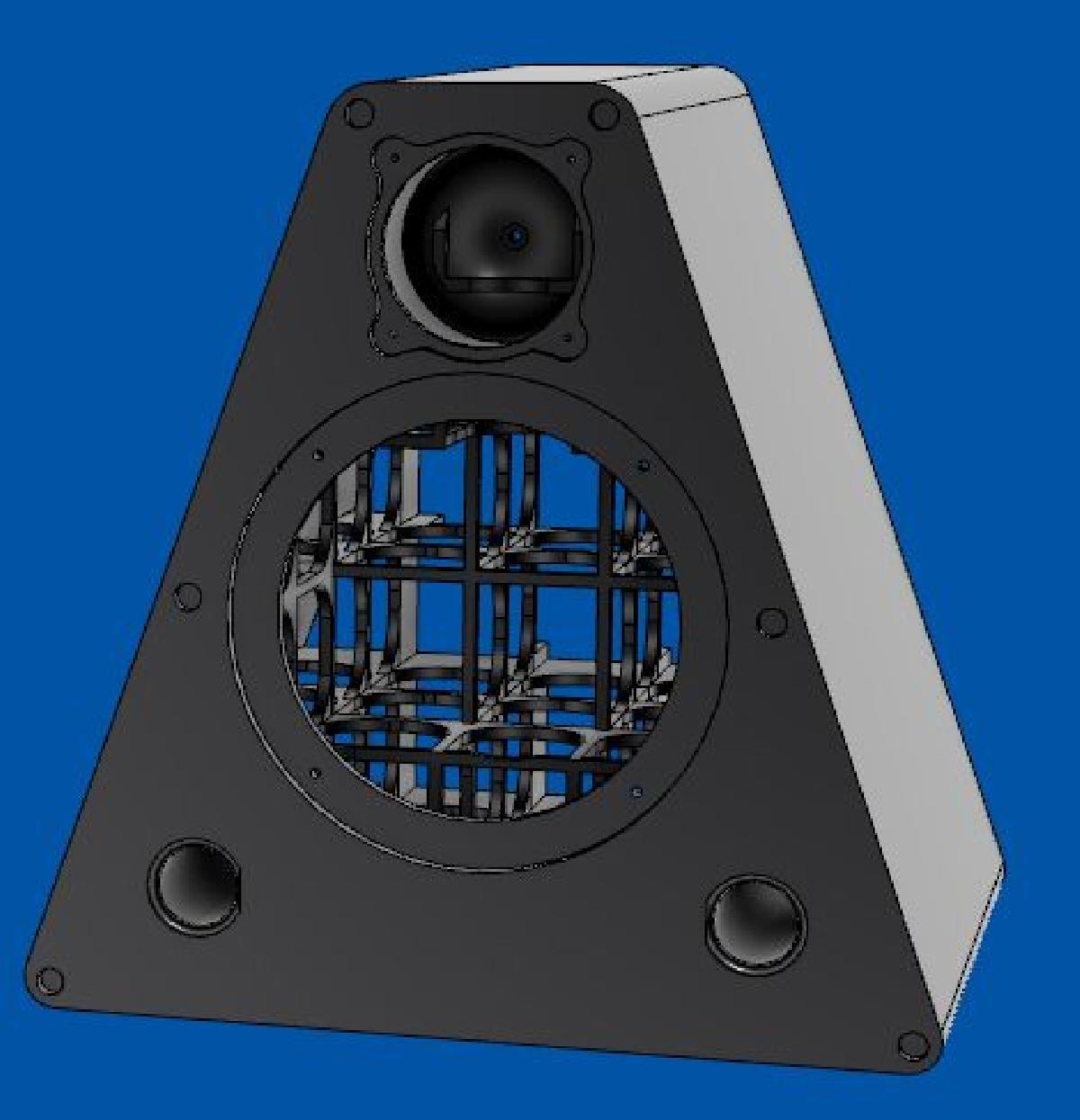

Sobre o objeto 3D Gabinete para alto falante com porta dupla

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Gabinete para alto falante com porta dupla foi projetado para Impressora 3D. Este e um design (ainda nao testado) para um alto-falante de alta fidelidade de 2 vias.Conceito: A rigidez do gabinete e a evitacao de ressonancias de graves ou medios sao importantes para um alto-falante. Mas gabinetes grossos e pesados nao sao muito praticos para impressao 3D(!), entao este design usa uma estrutura de matriz interna para fornecer alta rigidez geral e mover todos os modos vibracionais para frequencias mais altas. Uma estrutura de matriz e semelhante ao preenchimento em uma impressao 3D, mas mais esparsa, ja que um volume interno de ar suficiente e importante para um gabinete de graves de alto-falante.Os suportes superiores da estrutura de matriz (quando o gabinete do alto-falante e impresso com a face do baffle voltada para baixo) sao arqueados para ajudar com a ponte necessaria durante a impressao. Suportes devem ser usados apenas a partir da superficie da base para ajudar com saliencias na area do driver. Uma secao da estrutura de matriz foi removida na parte de tras para fornecer espaco para uma rede de crossover. Se eu algum dia construir isso, colocarei uma porta no painel traseiro para uma placa de crossover e conectores de terminais de alto-falante. Vou esperar para ver quais sao as necessidades do crossover antes de fazer isso!Este design usa um Anarchy 554 woofer (https://www.diysoundgroup.com/speaker-parts/speaker-components/woofers/anarchy55-4ohm.html) e um Tectonic TEBM46C20N-4B tweeter do tipo BMR (https://www.parts-express.com/tectonic-tebm46c20n-4b-bmr-3-full-range-speaker-4-ohm--297-2157). Esses nao sao drivers baratos, mas ainda estao na faixa de preco muito razoavel para um design de alto-falante com aspiracoes de audio de alta qualidade. Os graves sao projetados (usando modelagem de software WinISD) para serem -3dB a 46Hz antes do aumento da sala (entao deve chegar a um honesto ~40Hz na sala). O woofer Anarchy tem uma grande capacidade de saida para um woofer tao pequeno, entao este alto-falante deve agir muito maior do que seu tamanho poderia sugerir.O tweeter BMR tem um angulo de cobertura incomumente amplo e pode ser cruzado em cerca de 500Hz, entao este alto-falante deve ter um comportamento bastante bom fora do eixo e desempenho proximo a fonte pontual.Mas -- por outro lado, este design ainda nao foi construido, entao nao ha promessas sobre o que ele realmente fara! Alem disso, sem ter drivers em um gabinete, nenhuma rede de crossover foi projetada. Apenas um trabalho em andamento por enquanto.Este precisa de cada milimetro de uma capacidade de impressora de 300mmx300mm (e 260mm de altura), entao certifique-se de que seus limites finais estao cuidadosamente alinhados. Tambem levara mais de 2,5 bobinas de filamento de 1kg por gabinete e varios dias de impressao. O que e uma das razoes pelas quais ainda nao o imprimi.Se por acaso alguem ai imprimir isso (talvez para um desafio?), por favor, poste uma foto aqui!
