Imprimir STL Gabinete NAS ITX PC com expansoes empilhaveis Modelo 3D

Things 3D Fila

Gabinete NAS ITX PC com expansoes empilhaveis

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gabinete NAS ITX PC com expansoes empilhaveis

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

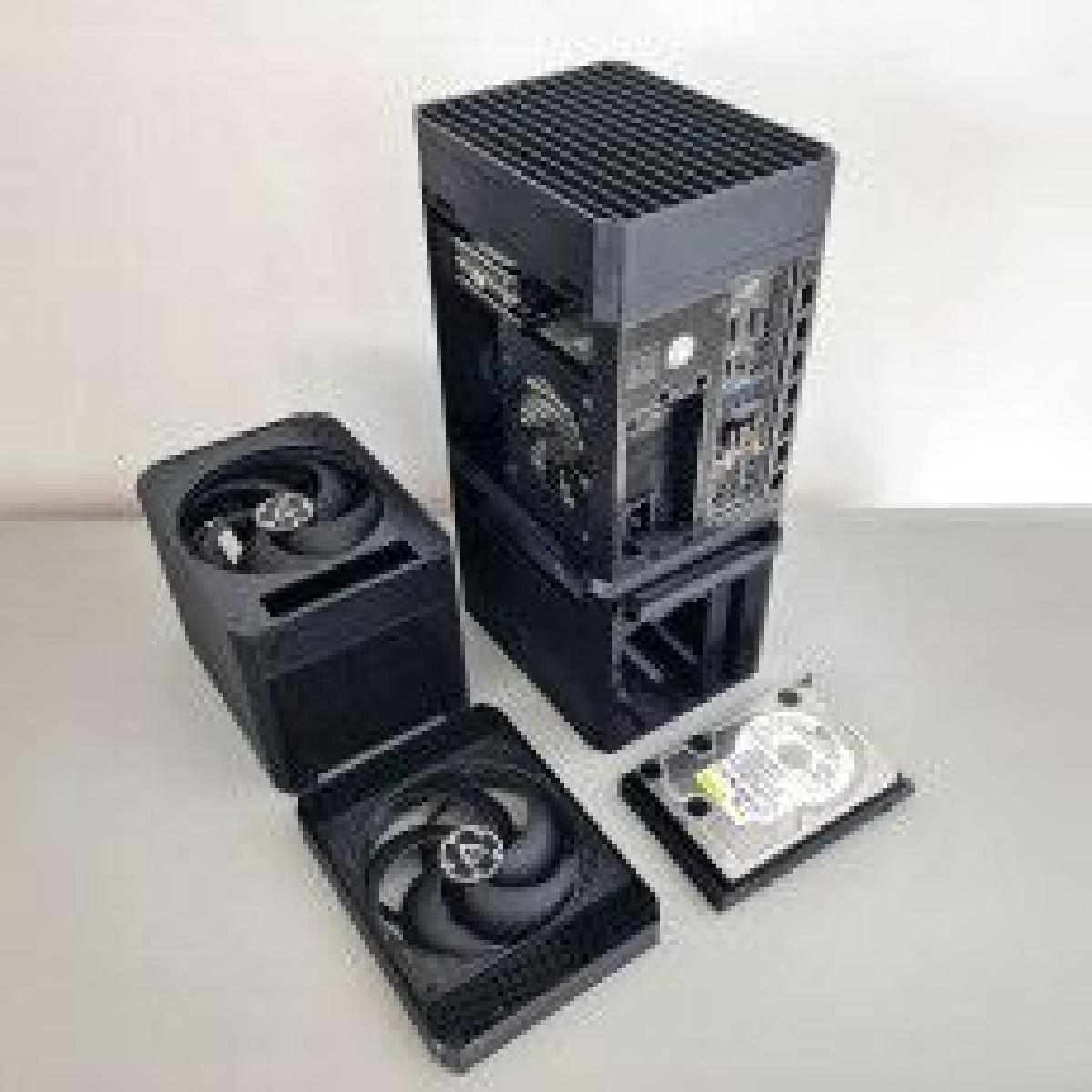

Gabinete NAS ITX PC com expansoes empilhaveis foi projetado para Impressora 3D. O MASS e um gabinete NAS compacto impresso em 3D com baias expansiveis que suportam ate 13 unidades. InstrucoesMASS_Instructions.pdf (v1.1) Aproveite, Haydn Bao Caracteristicas: Expansao de carroceria modularStackable Drive! Ate 10 unidades de 3,5" + 3x 2,5". Totalmente imprimivelOla cores ilimitadas, pecas de reposicao, entrega digital instantanea e atualizacoes para download. Design verticalImpressao minima do pe com fluxo de ar direto. MODs oficiais Mais montagens opcionais. Montagem simplespecas consolidadas e 1 tipo parafuso para todos. Limpo e forteImprime em impressoras 3D de baixo custo. Especificacoes:- Compartimentos de unidade: 4x3,5" + 3x2,5"- PSU: SFX, SFX-L- Ventoinhas: 3x 140mm ou 120mm- Cooler da CPU: 55mm de altura- Requisitos da impressora: Min. Leito 200x200, 240°C Bico- Tamanho do nucleo (APU): 203x199x151mm 6.1L- Modulo da baia: 199x150x150mm 4.5L- Placa-mae: ITX- Material: 1-2kg PETG XT 3D Fila- PCI-E Slot: NA*- Alcas: NA*- Display Mod: NA*- Baias adicionais de 2,5": NA*- PBT mecanico: NA* Para um MASS mais avancado, consulte MASS Premium. Necessario para completarParafusos: M3x20 (40pcs) - LinkBotao de Alimentacao: Ø16mm - Link FAQ▶Quanto custa imprimir? 1-2kg de filamento. O MASS e testado em PETG XT 3D Fila generico. Normalmente, voce pode encontrar rolos de 1 kg por US$ 13/kg cada (Link), US$ 12/kg se comprar 4 (Link), US$ 10/kg se comprar 10 (Link). ▶Diferenca entre Premium e Gratis? Premium tem suporte para slot PCIE, comporta 5 unidades por caddy, suporta ate 13 unidades, tem alcas, adaptadores de unidade extras de 2,5", suporte Flex PSU, modulos de ventilador adicionais e atualizacoes continuas. Ele suporta o desenvolvimento de designs mais impressionantes. ▶A versao gratuita pode usar modulos premium? Nao. A versao MASS Free era o modelo original sem slot PCIE, tornando-o mais fino em 11 mm na largura da torre e, portanto, nao compativel com o modelo Premium equipado com PCIE. O MASS Free ainda e um gabinete potente com suporte a baias de 4x3,5" e pode tecnicamente empilhar ate 8 baias de unidade usando HBA M.2. ▶O MASS e duravel? O MASS e construido com uma compreensao intima das propriedades de resistencia nao anisotropica do FDM. As pecas sao projetadas adequadamente para superar problemas de divisao de camadas por orientacao e configuracoes de impressao. O desenvolvimento do MASS tambem esta comprometido com a melhoria continua para garantir que seja uma opcao duravel e confiavel para a configuracao do seu NAS. ▶Como conectar mais de 4 unidades? Para expandir alem das 4 portas sata na maioria das placas-mae ITX, voce pode instalar uma placa PCIE SATA de baixo perfil no modelo premium. Voce tambem pode usar um controlador m.2 SATA para adicionar mais alguns.

Baixar

O arquivo "Gabinete NAS ITX PC com expansõe empilhavéis" refere-se a um projeto avançado e versátil de gabinete NAS, perfeito para alcançar uma solução personalizada de armazenamento de rede em um formato compacto e expansível. O modelo tridimensional deste gabinete é composto por peças que são totalmente impressas em 3D, permitindo ajustes, cores personalizadas e a possibilidade de substituir peças facilmente.

As características principais do modelo incluem:

- Expansão de carroceria modular: O projeto foi pensado para empilhar até 10 unidades de 3,5" ou 3 unidades de 2,5".
- Totalmente imprimível: Os usuários podem imprimir livremente o modelo de acordo com suas próprias necessidades, usando impressoras 3D de baixo custo.
- Design vertical: O modelo requer uma impressão mínima de pé, com fluxo de ar direto para manter as unidades de armazenamento frescas e seguras.
- MODs oficiais: Há diversas modificações opcionais disponíveis para o gabinete.
- Montagem simples: O projeto é eficiente e simplificado, utilizando apenas um tipo de parafuso para todas as peças.

Além das principais especificações, o modelo do gabinete NAS requer requisitos específicos da impressora, tais como um leito mínimo de 200x200 e uma temperatura de bico de 240°C. Além disso, o modelo é compacto, com o núcleo (APU) com dimensões de 203x199x151mm.

Quanto aos materiais necessários, você precisará de 1-2kg de PETG, além de parafusos M3x20 e um botão de alimentação Ø16mm.

O autor também fornece algumas informações adicionais no formato de perguntas frequentes, onde esclarece sobre o custo de impressão, a diferença entre as versões Premium e Gratuita e também detalha algumas das limitações da versão gratuita. Informações valiosas sobre a durabilidade e a capacidade de expansão de armazenamento também são fornecidas.
