Gabinete MiSTer mais curto (para kit RetroScaler)

Jogos eletrônicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gabinete MiSTer mais curto (para kit RetroScaler)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

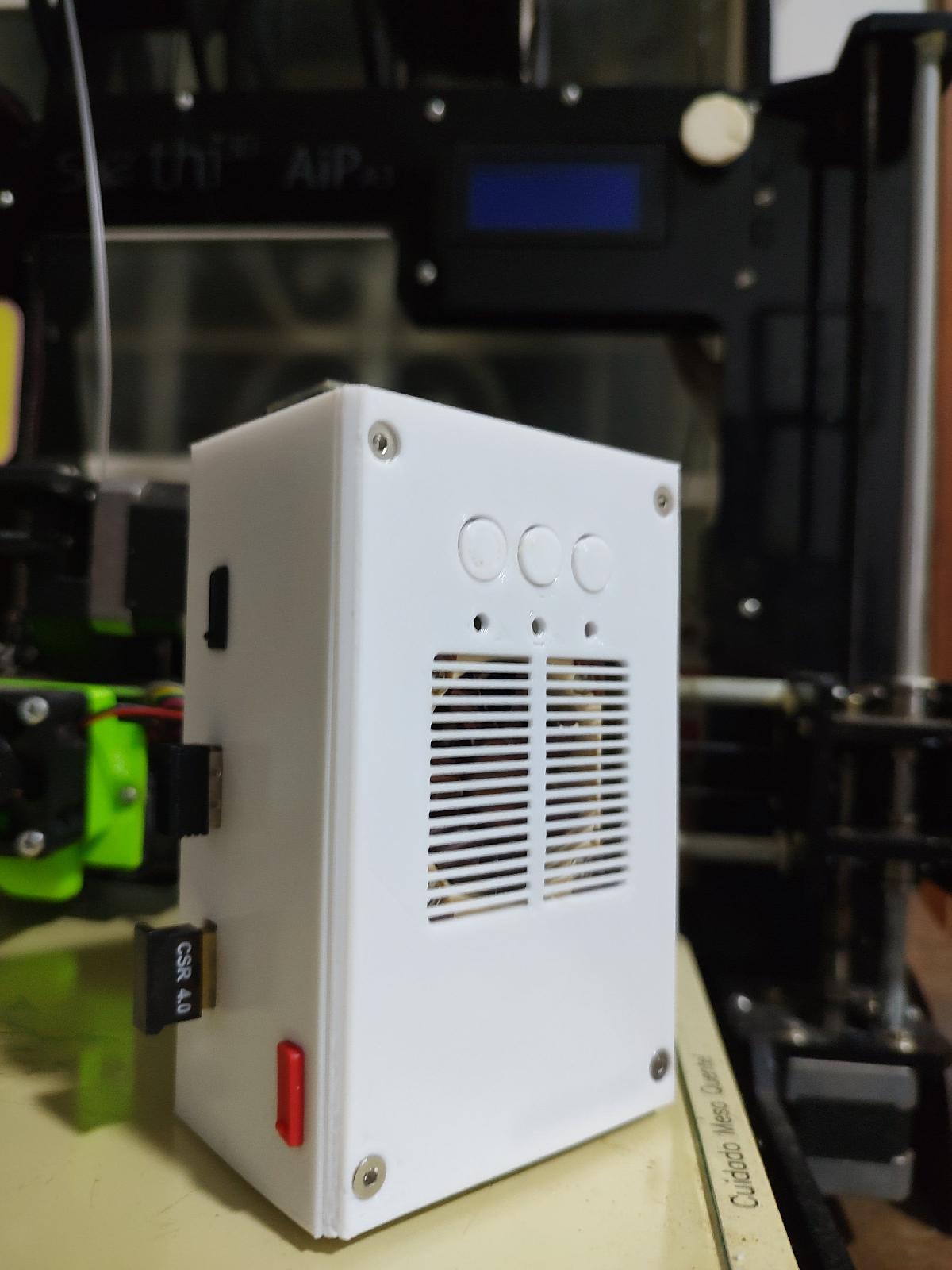

Gabinete MiSTer mais curto (para kit RetroScaler) foi projetado para Impressora 3D. Baseado no MiSTer Case V2 do viperman3, eu encurtei a distancia entre o DE10-Nano e o hub USB, ja que o meu recebe energia atraves de uma porta USB tipo A e tem um espaco livre menor. Para as partes superior e inferior, verifique a versao dele. Isso ainda e um trabalho em progresso, preciso ajustar os guias dos parafusos superiores para funcionarem um pouco melhor com os tamanhos dos parafusos e espacadores que tenho a mao, fazer pequenos ajustes em alguns alinhamentos de portas e assim por diante. Fiz isso para o meu stack MiSTer comprado na loja RetroScaler no AliExpress, que veio com um case de aluminio que eu nao gostava muito e descobri que era incompativel com a placa do conector ADC. Imprimido em PETG XT 3D Fila branco, ja que atualmente nao tenho PLA 3D Fila, alem disso, o PETG XT 3D Fila esta me dando resultados tao bons que realmente nao sinto falta de usar PLA 3D Fila. Os arquivos STL e STEP nao coincidem, os STEP sao uma revisao mais nova que ainda precisa de mais ajustes. Publicarei novos arquivos atualizados quando voltar a este projeto. Desculpem pela bagunca, tenho experiencia muito limitada em CAD. O segundo cartao SD ainda precisa de alguns pequenos ajustes de alinhamento/tamanho tambem. Buracos grandes: use espacadores de latao de 5 mm na parte superior da placa IO e parafusos M3 de 12 mm. Buracos estreitos: use parafusos M3 de 16 mm na parte superior e sem espacadores. Atualizacao: Estou trabalhando em uma nova versao para o MiSTer Pi da RetroRemake. Atencao, este e um trabalho incompleto e pode mudar, pode precisar de adaptacoes. Case para o MiSTer baseada na MiSTer Case V2 do viperman3, adaptada para quem usa USB Hub que utiliza porta USB ao inves de um conector barrel jack para energia, como a vendida na loja RetroScaler no AliExpress. Esse hub e montado 4 mm mais proximo do DE10-Nano do que a versao que usa o mesmo tipo de conector barrel jack que o DE10-Nano utiliza. Ainda preciso ajustar o tamanho dos guias de parafuso no topo, que servem apenas para ajudar no alinhamento das pecas e nao e vital. No meu primeiro teste de impressao, eu simplesmente quebrei essa parte ao ver que iria atrapalhar a montagem com os parafusos e espacadores que eu tinha disponivel. Nao e uma solucao elegante, mas quebrou o galho tao bem que acabei ficando com preguica de arrumar o modelo e imprimir novas pecas. Modelado no FreeCAD a partir dos STLs do viperman3, serviu tanto como um exercicio de engenharia reversa quanto para resolver algo que estava me incomodando. Estou compartilhando os modelos STEP e FreeCAD caso nao estejam com paciencia de esperar eu terminar esse modelo e queiram fazer por conta propria. Desculpem pelas gambiarras, sou novato nesse tipo de coisa.

Baixar

O modelo 3D "Gabinete MiSTer mais curto (para kit RetroScaler)" é uma adaptação do design do gabinete MiSTer Case V2 criado por viperman3. O autor do modelo decidiu encurtar a distância entre a placa DE10-Nano e o hub USB, possibilitando uma montagem mais compacta que se alinha melhor com seu sistema específico, que utiliza uma conexão USB tipo A para alimentação e requer menos espaço.

**Descrição e Ajustes Necessários:**
O autor enfatiza que este é um trabalho em andamento e reconhece a necessidade de ajustar os guias dos parafusos superiores, visando uma melhor compatibilidade com os tamanhos de parafusos e espaçadores disponíveis. Além disso, pequenos ajustes nas portas e alinhamentos do segundo cartão SD ainda precisam ser feitos para garantir um encaixe perfeito.

**Materiais e Impressão:**
O modelo é impresso em PETG branco, material que oferece boas propriedades mecânicas e uma qualidade de impressão satisfatória. O autor menciona que, apesar de não ter PLA disponível, os resultados obtidos com PETG superaram suas expectativas, gerando uma satisfação que diminui a urgência em mudar de material.

**Instruções de Montagem:**
O autor fornece informações úteis sobre a montagem do gabinete. Para os buracos maiores, recomenda usar espaçadores de latão de 5 mm com parafusos M3 de 12 mm, enquanto para os buracos estreitos sugere parafusos M3 de 16 mm sem espaçadores. Essa descrição é crucial para quem pretende montar o modelo, pois orienta sobre peças específicas que podem ser necessárias.

**Desenvolvimento do Modelo:**
O modelo foi criado no FreeCAD e o autor compartilha os arquivos STEP e FreeCAD para que outros possam utilizar mesmo antes do projeto estar totalmente finalizado. A transparência sobre a falta de experiência do autor no CAD e a disposição em melhorar o design ao longo do tempo exibe uma abordagem acessível e colaborativa com a comunidade maker.

**Considerações Finais:**
O gabinete, sendo uma solução personalizada para o stack MiSTer adquirido, reflete o espírito de inovação e adaptação comum no mundo da impressão 3D. Os desafios enfrentados pelo autor, como a quebra de peças durante a impressão inicial, são partes naturais do processo de prototipagem e melhoria contínua.

Ao final, esta peça destaca a importância de compartilhar não apenas projetos finalizados, mas também aqueles em evolução, promovendo uma cultura de aprendizado e colaboração entre os criadores. O autor já está trabalhando em novas versões, ampliando a variedade de opções disponíveis para a comunidade que utiliza o MiSTer.
