Gabinete de Painel Vocore 5" para Base de Roda e Tampa do Eixo Fanatec CSL DD & DDGT Pro

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gabinete de Painel Vocore 5" para Base de Roda e Tampa do Eixo Fanatec CSL DD & DDGT Pro

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

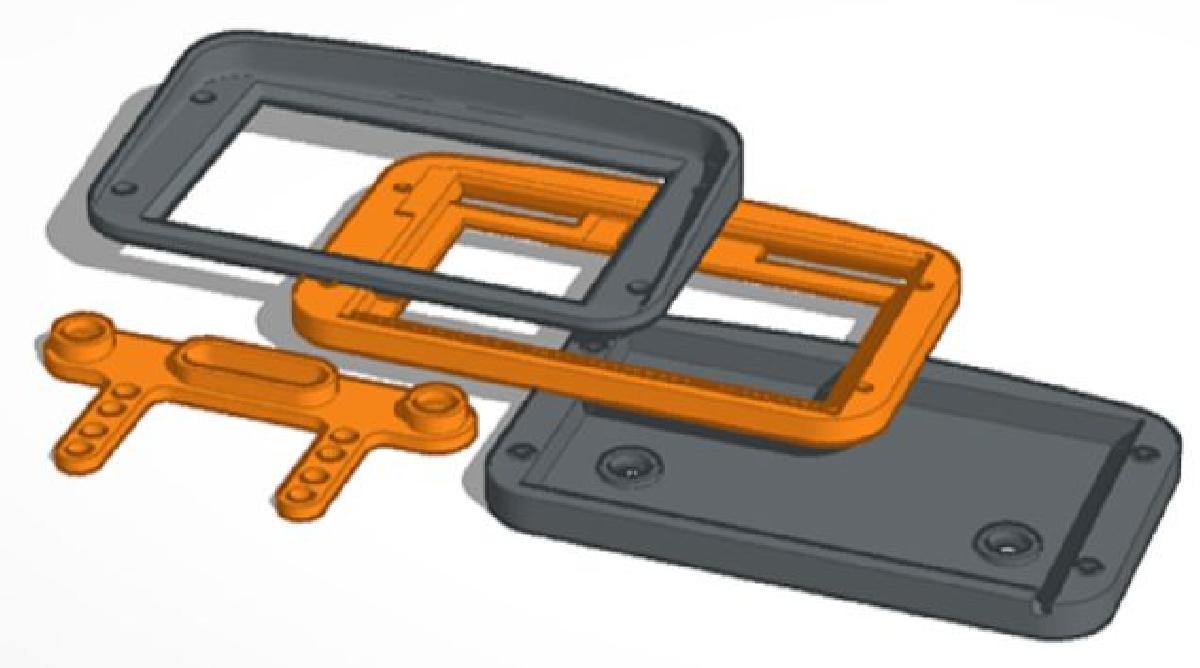

Gabinete de Painel Vocore 5" para Base de Roda e Tampa do Eixo Fanatec CSL DD & DDGT Pro foi projetado para Impressora 3D. Vocore 5" Gabinete de Painel para bases de roda Fanatec csl-dd & dd-gtproOla a todos!Este e o meu primeiro projeto compartilhado com o Thingiverse. Feedback e bem-vindo - espero que isso seja util para alguem que estava procurando o que eu era. O design original era otimo - os principais ajustes foram para montar e estreitar a construcao completa. O design do gabinete em si ja era otimo e nao levo credito por isso. :)Righto meninos e meninas, aqui esta o que eu fiz: Imprimi os 4 arquivos stl no meu FLSUN Super Racer - camadas de 0,2mm, 100% de preenchimento, 100mm/seg. Nao sao necessarios suportes.A impressao na foto esta usando eSun PLA 3D Fila+ em 210/60 Pecas:Parafuso M3 x 16mm (x4)Parafuso M6 x 16mm (x2)Ima de 10mm x 3mm (x4)Tela Vocore 5" (x1)Abracadeira de cabo de pistola de cola quente(x1)Cabo Micro USB trancado de 2mO que eu remixei:Placa Base:Buracos de parafuso alterados para 3mmAdicionados suportes magneticos para se adequar a imas de 10mm x 3mmEntalhe adicionado no canto inferior direito para cabo USBReduzi a altura total de (eu acho) 17 mm para 10 mm - mais rapido para imprimir, pacote mais organizado e muito espaco para o cabo USB que usei.Placa central: inalteradaPlaca superior: CSL-DD / DD-GTPro inalterada: Suporte magnetico simples e ajustavel projetado para se adequar a base de roda CSL DD / DD-GT Pro. Acredito que o espacamento tambem se adapte a outras bases de roda Fanatec, mas nao consigo testar. Eu deveria ter feito os bracos para os furos dos parafusos mais largos para combinar com a barra transversal - teria sido mais limpo e mais forte. Posso atualizar isso, mas isso nao afetara o uso de forma alguma.Usei um pequeno pouco de cola para segurar os imas no suporte.ATUALIZACAO 26/07/22: Adicionado V2 da chave. Removi os furos e optei por um layout de slot - ajuste mais fino e vai mais baixo do que antes. Suporte significativamente mais forte - alargado para combinar com a barra em T. Parece melhor tambem Adicionada uma pequena borda bonita para uma impressao de mudanca de filamento. Veja as fotos do novo suporte acima. Nao use o colchete original, nao ha razao para isso.ATUALIZACAO 29/06/23: Adicionada V3 da chave. Estendida a altura para poder perder o grampo do eixo e diminuir ainda mais a altura da tela. E a marca Bullitt agora.ATUALIZACAO 29/06/23: Adicionada uma capa protetora contra poeira do eixo da marca Bullitt. Outras notas: Tive problema com a deformacao da base com a impressao retratada, no entanto, a deformacao foi minima e realmente se adequou ao design do gabinete, entao estou movendo-o da coluna 'erro' para a coluna 'recurso nao documentado'.Usei uma pequena bracadeira para segurar o cabo USB no lugar - qualquer pressao no cabo sera interrompida pelo plugue USB e pela bracadeira e nao danificara os conectores de fita na telaConfiguracao do Simhub:1) Instale o driver do Windows:Link para os drivers USB atuais para Windows 10/11:https://simhubdash.com/Drivers/VOCOREScreenSetup.exe(Eu testei no Windows 11 e funciona bem)2) No Simhub no Dash Studio / VOCORE e 'ativar exibicao'3) ajuste as configuracoes a gosto e pronto! E realmente isso! Agradecimentos especiais em geral vao para Michael Laws @ TeachingTech - se nao fosse por seus videos, muitos de nos nunca teriamos chegado a lugar nenhum.https://www.youtube.com/c/TeachingTech

Baixar

O arquivo "Gabinete de Painel Vocore 5" para Base de Roda e Tampa do Eixo Fanatec CSL-DD & DDGT-Pro" é um projeto destinado a entusiastas de simulação de corrida que desejam criar um suporte personalizado para a tela Vocore de 5 polegadas. Este projeto foi compartilhado no Thingiverse pelo autor, que se apresenta de forma amigável e acolhedora, incentivando feedback sobre sua primeira contribuição à comunidade de impressão 3D.

### Descrição do Projeto
O autor destaca que o design original do gabinete já era excelente, e ele fez algumas modificações para melhorar a montagem e compactar a construção. Os ajustes principais incluem mudanças na altura da base e no design para facilitar a impressão e a conectividade, especialmente para acomodar o cabo USB da tela.

### Especificações de Impressão
Os arquivos STL foram impressos em uma FLSUN Super Racer com as seguintes configurações:
- Camadas: 0,2 mm
- Preenchimento: 100%
- Velocidade de impressão: 100 mm/s
- Sem necessidade de suportes

O material utilizado foi eSun PLA+ a uma temperatura de 210°C para o bico e 60°C para a cama.

### Componentes Necessários
Para a montagem, o autor lista os componentes necessários, como parafusos de diferentes tamanhos, ímãs, a tela Vocore de 5", e um cabo micro USB. Isso fornece uma orientação clara para quem deseja replicar o projeto.

### Modificações Realizadas
O autor menciona algumas alterações específicas realizadas nas placas:
- **Placa Base**: Ajustes nos furos para os parafusos, montagem magnética para ímãs de 10 mm x 3 mm, entalhe para o cabo USB e redução na altura da base.
- **Plaças Central e Superior**: Mantidas sem alterações.
- **Suporte CSL-DD/DD-GT Pro**: Um design simples e ajustável, com atualizações posteriores que melhoraram a força e a estética do suporte.

As atualizações incluíram bordas mais funcionais e melhorias na simplicidade de montagem, bem como novas versões do suporte que eram mais fortes e mais baixas.

### Notas Finais
O autor também compartilha sua experiência sobre a impressão, mencionando um pequeno problema de deformação que acabou se integrando bem ao design. Além disso, ele fornece instruções para configurar o Simhub, com links para o driver necessário e um passo a passo para ativar a exibição.

### Agradecimentos
O projeto termina com um agradecimento a Michael Laws do canal TeachingTech, refletindo uma comunidade colaborativa onde aprendem e compartilham conhecimento e técnicas.

### Conclusão
Esse projeto exemplifica a essência da impressão 3D: personalização e inovação. O autor não só compartilha um produto feito por ele, mas também envolve a comunidade, convidando outros a experimentar e aprimorar suas criações. É uma ótima referência para quem tem interesse em simulação e personalização de equipamentos de corrida.
