Sobre o objeto 3D Gabinete de Impressora Acrilica Press fit Personalizavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

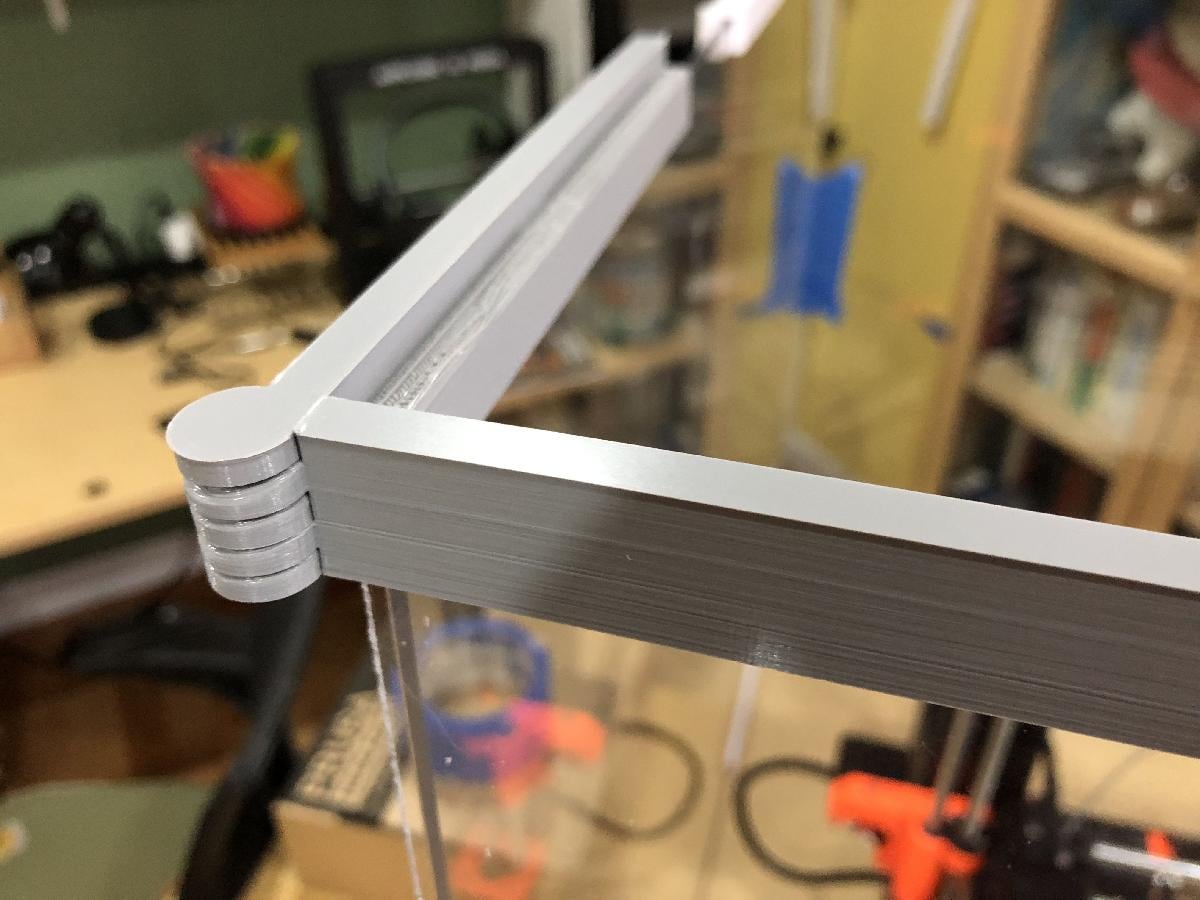

Gabinete de Impressora Acrilica Press fit Personalizavel foi projetado para Impressora 3D. Simples Enclosure de impressoras de Acrilico Press-fit OpenSCADPat Niemeyer ([email protected])As atualizacoes mais recentes deste projeto podem ser encontradas no github: https://github.com/patniemeyer/enclosureEsta e a minha tentativa de uma enclosure de impressora press-fit simples e personalizavel que funciona com acrilico barato (2,5mm ou 3mm) e tem uma boa aparencia. O projeto do github contem os arquivos OpenSCAD que podem ser personalizados para qualquer espessura de material e dimensoes da caixa. Embora eu tenha feito algumas iteracoes enquanto construia a minha, ainda consideraria isso experimental, entao, por favor, leia as notas abaixo sobre o que funcionou bem e o que nao funcionou. Estou satisfeito com os resultados e se eu tiver outra necessidade de uma caixa de acrilico gigante, eu a refinarei mais!Objetivos e espaco para melhoriaUsar acrilico barato: Acrilico de 1/4” e caro. Voce pode obter 3 folhas de acrilico de 3mm 24x48” na Menard’s por menos de $100 (voce realmente precisava apenas de 2,5 dessas para 5 paineis).Press-fit: Eu nao queria ter que furar ou colar. Alem de conseguir acrilico de 24” x 24” e cortar um ao meio para as portas, eu queria ser capaz de pressiona-lo junto e talvez desmonta-lo quando nao fosse necessario. Na pratica, o press-fit funcionou para algumas pecas, mas acabou ficando um pouco solto em outras. No final, acabei colocando alguns pontos de cola quente em pontos estrategicos para evitar que escorregasse.Base ou sem base: O design incorpora uma base de 24” x 24”, mas isso pode ser removido (desligado no arquivo scad) para as pecas inferiores se voce preferir que fique nivelado em uma mesa. A Home Depot tem placas quadradas de MDF de 3/4” que sao exatamente 24” de lado por cerca de $5. Ficar em uma base permite que as dobradicas externas abram as portas mais livremente. Se voce usar a base, pode ser necessario segura-la, pois nao tem muito suporte horizontal na frente e pode tendera escorregar.Pecas simples: Idealmente, usaria apenas tres tipos de pecas: bordas retas, pecas de canto e pecas de canto com dobradicas. Na pratica, o acrilico fino cedeu um pouco no “teto”, o que dificultou o fechamento das portas e, na tentativa de corrigir isso, adicionei os suportes de canto. Infelizmente, isso significa que agora existem dobradicas esquerda e direita para as portas. (Nota: Se voce nao se importa com a enclosure sendo a prova de ar, nao precisa das pecas retas!)Imprimindo as pecasA pasta STL contem modelos renderizados para uma caixa de 24x24 com acrilico de 0,118 / 3,0mm, mas os arquivos scad sao facilmente adaptaveis para qualquer tamanho e espessura. Se houver interesse no projeto, expandirei a selecao pre-renderizada e adicionarei instrucoes para opcoes que podem ser personalizadas. Por enquanto, voce so tera que olhar a fonte ou me perguntar.Leva um tempo para imprimir as pecas, mas apenas as dobradicas requerem muitos detalhes. Imprimi as pecas retas e de canto a 0,2 ou 0,35mm e as dobradicas a 0,1mm na minha Prusa MK3. As pecas retas de 12” caberao se forem viradas na diagonal.Cortando Acrilico (se voce precisar)Se voce acabar como eu, comprando folhas de acrilico de 48”, precisara corta-las de alguma forma. Comprei uma lamina de serra de mesa de 200 dentes por $10 e funcionou, mas os resultados ficaram um pouco danificados. Certifique-se de manter a camada plastica no acrilico ate terminar de cortar (ou coloque fita adesiva azul para proteger se tiver folhas expostas).VentilacaoAcabei colocando a minha em uma mesa que e ligeiramente menor que a base de 24”, permitindo-me colocar um buraco de ventilacao para o ventilador na parte inferior. Na pratica, um ventilador de 40mm pode puxar ar suficiente que nao importa muito onde ele esteja. Estou planejando ventilar para uma janela mais tarde.Silencio!Quase qualquer tipo de caixa que vedar razoavelmente bem reduzira dramaticamente o som da sua impressora - especialmente o zumbido de alta frequencia dos ventiladores. Entao sim, isso funciona bem para reduzir o ruido.
