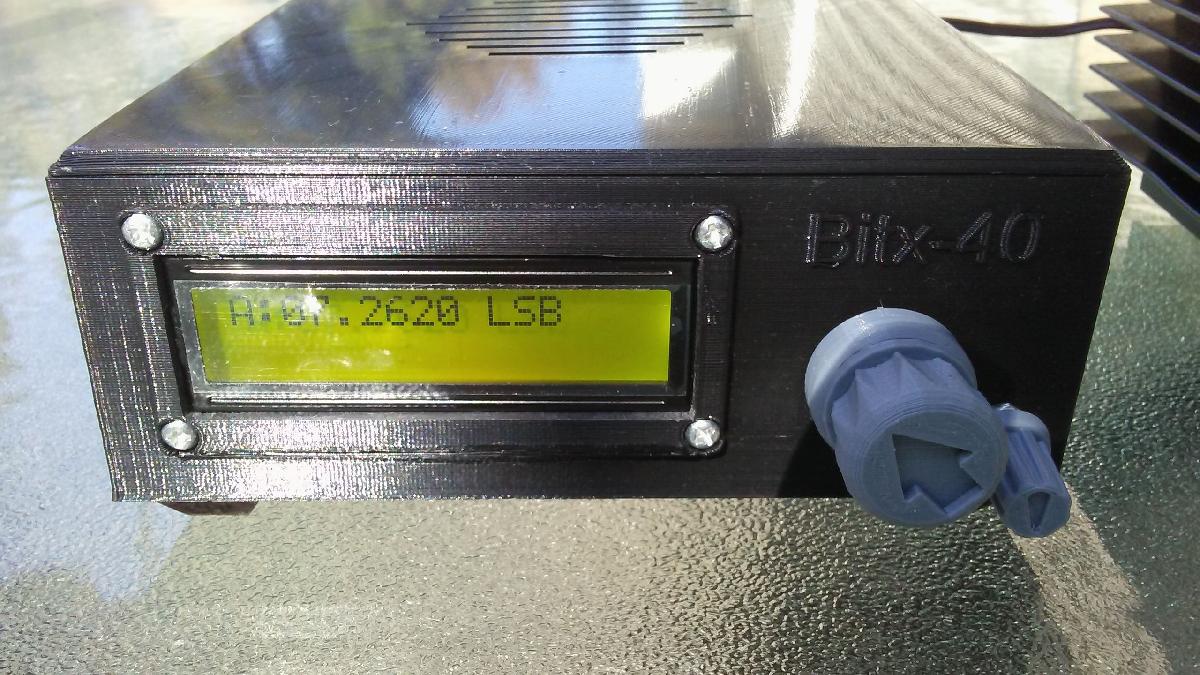

Sobre o objeto 3D Gabinete Bitx40 REMIX por WB9BBC

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Gabinete Bitx40 REMIX por WB9BBC foi projetado para Impressora 3D. NOTA: Este e um TRABALHO EM ANDAMENTO com credito ao designer original -M6YPA. Arquivos, instrucoes, imagens, descricoes e outras coisas podem mudar! ATUALIZACAO-20180216-16 de fevereiro de 2018: Eu atualizei e imprimi o novo Case e Tampa do Bitx-40 e carreguei esses dois novos arquivos com DATA MARCADA. Apenas alguns ajustes menores e remocao de pequenas inconveniencias dos meus arquivos anteriores (muitos para listar aqui). Eu tambem carreguei algumas renderizacoes dos arquivos. A medida que movo minha construcao atual do Bitx-40 para este novo case, postarei algumas fotos. Divirta-se e 73! -Bill WB9BBC Configuracoes da impressora: resolucao de 0,25 mm, 30 mm/s, 20% de preenchimento, suportes em todos os lugares (para o case). Levou um pouco mais de 10 horas para a impressao do case. A deformacao pode ser um fator devido ao grande tamanho e, portanto, muitos outros parametros entram em jogo. Pode ser necessario empregar opcoes de fatiamento, como imprimir com uma borda removivel de algum tamanho. Este projeto de CASE e TAMPA abriga o TRANSCEIVER QRP SSB BITX40 40METROS 5WATTS (apenas $59!): FABRICACAO - As placas BITX sao montadas a mao por um coletivo de mulheres (na INDIA). Cada um dos toroides e enrolado a mao. Isso proporciona a essas mulheres um meio de subsistencia. Eu tive um problema ao imprimir o arquivo original do CASE TAMPA -reparado usando o site de FERRAMENTAS 3D online da Microsoft. Agora imprime bem para mim. Desde entao, reestruturei a TAMPA adicionando recortes e furos de montagem para NUT M3 HEX (press-fit). Reestruturei o CASE do BITX40 ao: -Adicionar furos de montagem para a TAMPA. -Incorporar o BEZEL+LCD como uma unidade integral e adicionar furos de montagem. -Remocao do conector MIC do painel frontal em favor de um Microfone de Alto-falante BAOFENG K-Mount do lado esquerdo (conectores estereo KENWOOD de 2 pinos 3,5 mm + 2,5 mm). Tambem se encaixa em microfones de alto-falante Anytone, Kenwood e Wouxun. ALTO-FALANTE/MIC: Veja o pinout: Adicionei furos de montagem para os POTs do painel frontal, BNC e DC POWER. Nao tenho certeza de quem creditar pelos designs dos botoes e arruelas. Eu carreguei minhas versoes que se encaixam um pouco nas minhas pecas, mas ainda estou ajustando o encaixe dessas pecas. Estou usando o POT AF incluido com eixo de 4mmX20mm e meu botao versao ainda esta muito solto. Use um pedaco de tubo termorretratil no eixo. Eu tambem usei COLA DESAPARECENDO LAVAVEL ELMERS para fixar os botoes, mas permitindo remocao posterior (com limpador de vidro) enquanto estou ajustando essas pecas. Estou usando um controle de 100-Kohm 10-Turn para meu POT de SINTONIA em vez do pot incluido no kit. A unidade sintoniza em incrementos de 0,1HZ em um intervalo de aproximadamente 50Khz. Nos extremos do pot, a unidade sintoniza em passos de +/-10Khz. Recomendado. NOTA: Os furos de montagem da PCB do case original nao funcionaram com meu BITX40V3 com kit RADUINO (recebido em 4/2017). Desde entao, REDESENHEI (R10) esses furos de montagem da PCB do case integral com espacadores (NAO incluidos com esta versao postada (R04)). Nao estou satisfeito com meu design posterior, entao vou refazer e postar em uma data posterior, depois que eu imprimir minha propria versao satisfatoria. Fique atento. A imagem do meu modelo bitx40 em funcionamento ainda nao tem o ALTO-FALANTE MIC conectado -ainda esperando pelo conector estereo de 2,5 mm. Arquivos e recursos estao sujeitos a MUDANCA. Tentarei postar detalhes relevantes com atualizacoes de revisao a medida que ocorrerem. Alem disso, as imagens podem nao corresponder aos arquivos postados. Se eu puder ajudar de alguma forma ou personalizacoes, me avise. Por favor, poste suas fotos! 73 + ate logo, WB9BBC-BILL wb9bbc@yahooDOTcom ***Ei! Esta coisa ainda e um Trabalho em Andamento. Arquivos, instrucoes, imagens, descricoes e outras coisas podem mudar!

Baixar
