Gabarito para Amarrar Banda de Boia Grampo e Gancho

Desporto e Ar Livre

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gabarito para Amarrar Banda de Boia Grampo e Gancho

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

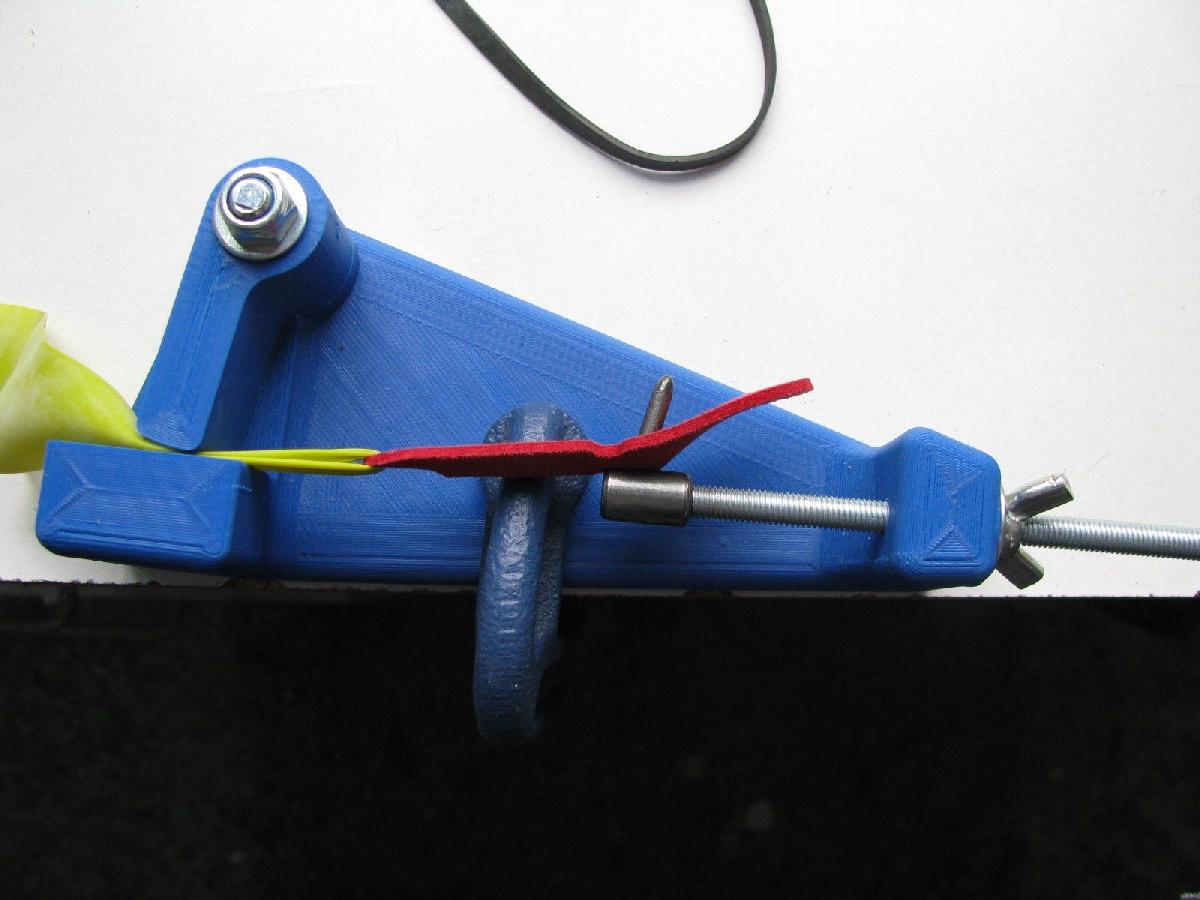

Gabarito para Amarrar Banda de Boia Grampo e Gancho foi projetado para Impressora 3D. Esta e uma ferramenta para amarrar o saco a uma banda de borracha cilindrica ou plana.Ha um outro design mais sofisticado no qual o gancho e substituido por uma mandibula movel.Consiste em um corpo com um braco rotativo que atua como uma prensa para segurar a borracha, e um gancho ajustavel em profundidade para segurar o saco e mante-lo esticado enquanto amarra.Materiais necessarios, alem das pecas impressas:1 parafuso M6-40 mm. de cabeca cilindrica ou hexagonal (ambos os designs do corpo estao disponiveis).1 porca autoblocante M6.1 barra roscada M5-110 mm.1 arruela M6.1 arruela M5.1 porca borboleta M5.1 dos manguitos utilizados para emendar a barra roscada M5. No mercado, podem ser do tipo cilindrico ou hexagonal.1 prego de 3 mm de espessura.Montagem:Fixe a prensa ao corpo com o parafuso M6, porca e arruela, deixando um pouco de folga para que a prensa gire livremente.Corte o manguito ao meio, faca um furo de 3,5 mm de diametro atravessando-o, com uma leve inclinacao, conforme mostrado nas imagens.Corte o prego a 20 mm da ponta.Insira o pedaco de prego no furo do manguito e solde com estanho/prata, ou cole com epoxi. Certifique-se de que a solda ou cola nao grude na rosca alem do prego, em direcao ao interior do manguito, pois se isso acontecer, a barra roscada nao podera ser parafusada depois. Para evitar isso, antes de soldar ou colar, voce pode fazer um tampao com fita de teflon usada em encanamentos, pressionando-o contra o fundo com a barra roscada.Monte a barra roscada, o gancho, a arruela M5 e a porca borboleta no corpo.Uso:A ferramenta pode ser fixada a borda de uma mesa com um pequeno sargento.Passe a borracha pelo furo do saco.Dobre a prensa para segurar o laco que forma a borracha.Estique o saco ate que um de seus furos alcance o gancho. O estiramento pode ser ajustado com a porca borboleta.Proceed to tie the rubber, close to the pouch.Nota: As fotografias sao de uma versao anterior a publicada. No design atual, o gancho fica abaixo do ponto de fixacao da mandibula, em vez de acima, alem de outras pequenas melhorias.Suporte para amarrar as gomas a badana de um estilingue - Mandibula e gancho.Ha outro design mais sofisticado no qual o gancho foi substituido por uma mandibula movel.Trata-se de uma ferramenta para fixar a badana as gomas, cilindricas ou planas.Ha outro design mais sofisticado no qual o gancho e substituido por uma mandibula movel.Consiste em um corpo sobre o qual pivota um braco que faz de mandibula para segurar a borracha, e um gancho regulavel em profundidade para engatar a badana e mante-la esticada enquanto se ata.Materiais necessarios, alem das pecas impressas:1 parafuso M6-40 mm. de cabeca cilindrica ou hexagonal (sao fornecidos dois designs do corpo).1 porca autoblocante M6.1 barra roscada M5-110 mm.1 arruela M6.1 arruela M5.1 porca borboleta M5.1 manguito dos que se usam para emendar a barra roscada de M5. No mercado, podem ser encontrados do tipo cilindrico ou hexagonal.1 prego de 3 mm de espessura.Montagem:Fixe o braco ao corpo com o parafuso, porca e arruela M6, deixando um pouco de folga para que o braco gire livremente.Corte o manguito ao meio, faca um furo que o atravesse totalmente de 3,5 mm de diametro, com um pouco de inclinacao, conforme se aprecia nas imagens.Corte o prego a 20 mm da ponta.Introduza o pedaco de prego no furo praticado no manguito e solde com estanho/prata, ou cole com epoxi. Cuidar para que a solda ou o adesivo nao grudem na rosca mais alem do prego, em direcao ao interior do manguito, pois se ocorrer, nao sera possivel parafusar depois a barra roscada. Para evitar isso, antes de soldar ou colar, voce pode fazer um tampao com fita de teflon do tipo que se usa em encanamentos, apertando-o ao fundo com a barra roscada.Monte a barra roscada, o gancho, a arruela M5 e a porca borboleta no corpo.Uso:A ferramenta pode ser fixada a borda de uma mesa com um pequeno gato.Passe a borracha pelo buraco da badana.Abata a mandibula para segurar o laco que forma a borracha.Estique a badana ate que um dos buracos dela chegue ao gancho. O estiramento pode ser regulado com a porca borboleta.Prossiga para amarrar a borracha, perto da badana.Nota: As fotografias sao de uma versao anterior a publicada. No design atual, o gancho fica abaixo do ponto de fixacao da mandibula, em vez de acima, alem de outras pequenas melhorias.

Baixar
