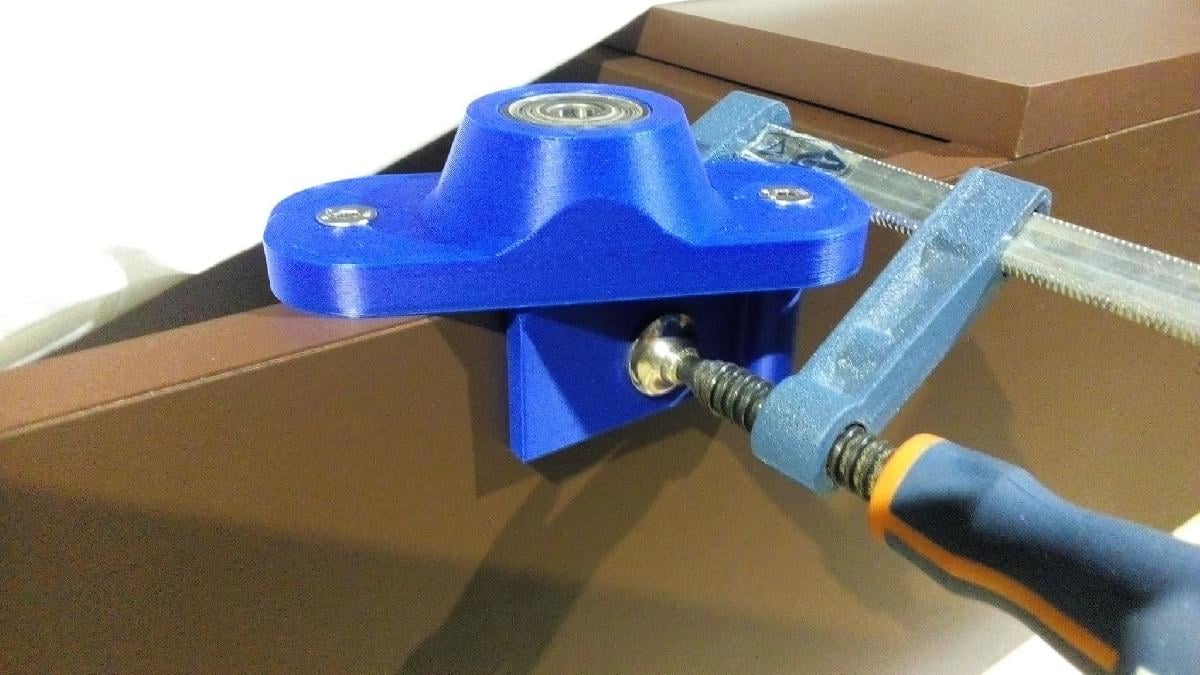

Gabarito de ponta de alinhacao autocentralizavel

Ferramentas manuais

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gabarito de ponta de alinhacao autocentralizavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Gabarito de ponta de alinhacao autocentralizavel foi projetado para Impressora 3D. EDICAO 17/02/2020: Eu fiz o upload de todos os arquivos separadamente. Todos com numero de versao V10.Aqui esta a lista e algumas informacoes:Corpo V10.stl: o corpo principal. Imprima-o solido, com pelo menos 8 paredes e 40% de preenchimento.Paineis laterais V10.stl: eles sao as "pernas". Se necessario, separe-os no slicer e/ou gire-os (25 graus) para alinhar ao longo do eixo X.espacador - rolamento 22x8x7 V10.stl: um novo espacador feito para rolamentos 22x8x7 (furo de 8mm). Divida-o em duas partes no seu slicer, sera mais facil de imprimir. E use-o como uma peca unica, sem problemas com isso.Espacador - rolamento 30x10x9 V10.stl: o original para furo de 10mm.Ponto de mira V10.stl: ponto de mira removivel para alinhar a ferramenta na sua marca.Gabarito de furacao auto-centralizante V10.3mf: arquivo 3MF contendo todos os arquivos acima, incluindo o espacador - rolamento 22x8x7 V10.stl dividido.Voce pode fazer novos espacadores para suas proprias necessidades. Basta faze-los com 29,8mm de largura e lembre-se de que o cilindro todo que voce precisa preencher e 29,4mm.Voce ainda precisara de 2 parafusos (M6x55) e borracha para proteger sua madeira.=========================================EDICAO 19/10/2019: Eu adicionei o arquivo "Gabarito de perfuracao auto-centralizante v7.stl", que contem 2 pernas diferentes para fixar o gabarito com um grampo. (veja as primeiras e ultimas fotos)Nao mostrado nas fotos, mas eu tambem adicionei um pouco de borracha nas pernas, para evitar danos a madeira.=========================================Eu precisava furar um buraco de 10mm, com 70mm de profundidade. Isso lhe dara um guia de 30mm de altura para furar sem sair acidentalmente da madeira.Voce precisara de 2 parafusos (M6x55) com porcas de nylon. E dois rolamentos 30x10x9.As 3 pequenas partes precisam ser impressas com altura de 0,2mm, o corpo principal deve ser impresso com altura de 0,3mm.

Baixar

O arquivo denominado "Gabarito de ponta de alinhamento autocentralizável" é um projeto para impressão em 3D que se destina a facilitar a perfuração de furos em madeira com precisão. Abaixo, segue um resumo detalhado sobre o modelo e as instruções de impressão, além de suas aplicações e características.

### Descrição do Modelo
Este gabarito foi projetado para criar furos de 10 mm de diâmetro e 70 mm de profundidade, proporcionando um guia de 30 mm de altura, que ajuda a manter a precisão durante o furo, evitando que a broca deslize e saia do alinhamento desejado. O gabarito é composto por várias partes, cada uma com especificações e recomendações de impressão distintas.

### Componentes do Gabarito
1. **Corpo V10.stl**: Esta é a parte principal do gabarito. Deve ser impresso sólido, com pelo menos 8 paredes e 40% de preenchimento, garantindo robustez.

2. **Paineis Laterais V10.stl**: Os painéis laterais funcionam como as “pernas” do gabarito. É recomendado que eles sejam girados em 25 graus no slicer para otimizar a impressão e melhor alinhamento ao longo do eixo X.

3. **Espaçador - Rolamento 22x8x7 V10.stl**: Um espaçador projetado para suportar rolamentos de 22x8x7 (furo de 8 mm). Para facilitar a impressão, sugere-se dividi-lo em duas partes no slicer.

4. **Espaçador - Rolamento 30x10x9 V10.stl**: Este é o espaçador original, destinado a dois rolamentos com furo de 10 mm.

5. **Ponto de Mira V10.stl**: Um ponto de mira removível que ajuda a alinhar a ferramenta ao marcar o local do furo.

6. **Gabarito de Baixa Auto-Centralização V10.3mf**: Um arquivo 3MF que contém todos os arquivos mencionados, com o espaçador devidamente dividido para facilitar a impressão.

### Adicionais
- **Parafusos e Componentes**: O gabarito requer dois parafusos M6x55 e borracha para proteger a superfície de madeira durante o uso.
- **Impressão de Componentes**: Recomenda-se que as pequenas partes sejam impressas com altura de camada de 0,2 mm, enquanto o corpo principal deve ser impresso com 0,3 mm.

### Notas de Impressão
- O autor também fornece sugestões sobre como criar novos espaçadores personalizados, com largura de 29,8 mm e um comprimento necessário para acomodar os rolamentos escolhidos (29,4 mm de cilindro a ser preenchido).
- Para otimizar a funcionalidade do gabarito e evitar danos ao material trabalhado, o autor sugere o uso de borracha nas pernas do gabarito.

### Considerações Finais
Esta peça é uma solução prática para amadores e profissionais que buscam maior precisão em seus projetos de marcenaria. O modelo é altamente customizável e pode ser ajustado conforme as necessidades do usuário, tornando-o uma ferramenta valiosa no ateliê. A descrição detalhada e as orientações de impressão são vitais para assegurar que os usuários obtenham os melhores resultados ao utilizar o gabarito.
