Gabarito de perfuracao/apertacao em angulo, furos de 8 mm e 10 mm.

Ferramentas manuais

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gabarito de perfuracao/apertacao em angulo, furos de 8 mm e 10 mm.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

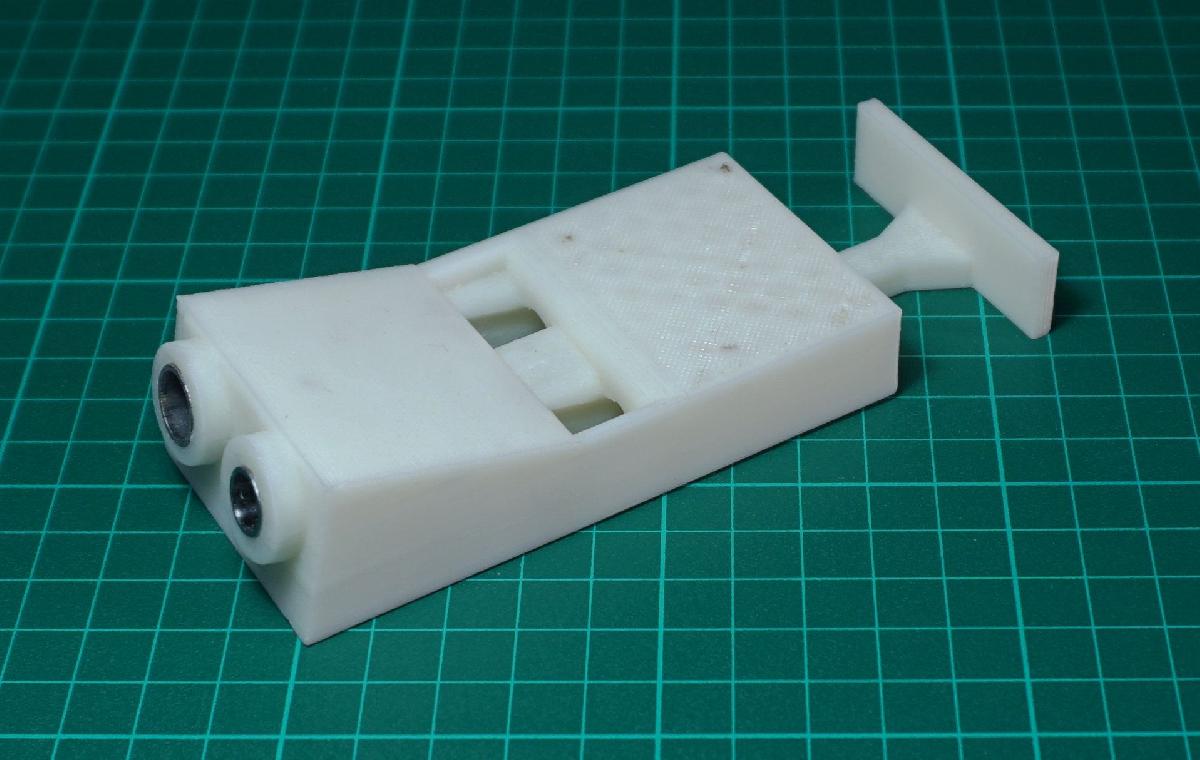

Gabarito de perfuracao/apertacao em angulo, furos de 8 mm e 10 mm. foi projetado para Impressora 3D. Gabarito de perfuracao/rosqueamento em angulo (13,5°) de 8 mm e 10 mm.Com regua de profundidade conforme a espessura da madeira:Regua completamente retratada: Madeira de 15 mm, depois seguindo as referencias na ordem, 19 mm - 27 mm - 38 mm. (teorica)Comprimento maximo dos parafusos (teorico):para espessuras de 15 mm, parafuso de 25 mm.para espessuras de 19 mm, parafuso de 40 mm.para espessuras de 27 mm, parafuso de 65 mm.para espessuras de 38 mm, parafuso de 100 mm.Comprimento maximo dos parafusos (testados!):para espessuras de 18 mm, parafuso de 30 mm. (bordo T regulado a 8 mm, comprimento de perfuracao 100 mm com broca Ø8)Inserir um tubo de 10-1 (Øint 8 / Øext 10) no furo de 10 mm. (4,5 cm de comprimento)Inserir um tubo de 12-1 (Øint 10 / Øext 12) no furo de 12 mm. (4,5 cm de comprimento)Aquecer o tubo para facilitar a insercao, por exemplo, como neste video: https://www.youtube.com/watch?v=JZc5U6zFSsoAtencao quanto as dimensoes, os tubos sao vendidos sob duas denominacoes:Assim, 12-1 (ou 12x1) corresponde a antiga denominacao 10X12, que se tornou obsoleta.

Baixar

O arquivo 3D denominado "Gabarito de perfuração/apertação em ângulo" é um projeto interessante e prático voltado para facilitar a instalação de peças em diferentes espessuras de madeira. Este gabarito foi desenvolvido para realizar furos em ângulos de 13,5 graus, permitindo a aplicação de parafusos em furos de 8 mm e 10 mm de diâmetro.

### Descrição do Gabarito

- **Design e Função**: O gabarito possui uma régua de profundidade que se ajusta conforme a espessura da madeira, com referências claras para espessuras de 15 mm, 19 mm, 27 mm e 38 mm. Isso permite que o usuário saiba exatamente a profundidade de perfuração adequada para a espessura da madeira utilizada.

- **Comprimento Máximo dos Parafusos**: O modelo fornece recomendações sobre o comprimento máximo dos parafusos que podem ser utilizados com base na espessura da madeira:
- Para 15 mm: Parafuso de 25 mm.
- Para 19 mm: Parafuso de 40 mm.
- Para 27 mm: Parafuso de 65 mm.
- Para 38 mm: Parafuso de 100 mm.

Além disso, também apresenta resultados de testes para espessuras de 18 mm, indicando que um parafuso de 30 mm pode ser utilizado com a configuração correta.

- **Inserção de Tubos**: O gabarito tem furos específicos para a inserção de tubos, incluindo:
- Um tubo de 10-1 (diâmetro interno de 8 mm e externo de 10 mm) deve ser inserido no furo de 10 mm com um comprimento de 4,5 cm.
- Um tubo de 12-1 (diâmetro interno de 10 mm e externo de 12 mm) deve ser inserido no furo de 12 mm, também com 4,5 cm de comprimento.

Há uma recomendação de aquecer os tubos para facilitar sua inserção, o que é especialmente útil quando se trabalha com materiais plásticos ou metálicos.

### Considerações Importantes

- **Denominação dos Tubos**: O autor faz uma observação relevante sobre as denominações dos tubos, esclarecendo que a notação 12-1 (ou 12x1) é uma atualização que substitui a antiga nomenclatura 10X12, o que pode evitar confusões na hora da compra.

- **Uso do Gabarito**: Este gabarito é uma ferramenta valiosa para marceneiros e hobistas que desejam garantir precisão em suas perfurações, especialmente em projetos que exigem um alinhamento perfeito e um ângulo específico. Sua impressão em 3D permite customização e fácil reprodução, adequando-se a diferentes necessidades.

### Conclusão

A impressão 3D deste gabarito pode significativamente aumentar a eficiência e a precisão em projetos de marcenaria, especialmente ao lidar com furações em ângulos. Com suas diretrizes claras e adaptações para diferentes espessuras de madeira, este modelo se apresenta como uma ferramenta indispensável para quem trabalha com montagem e instalação de peças em madeira.
