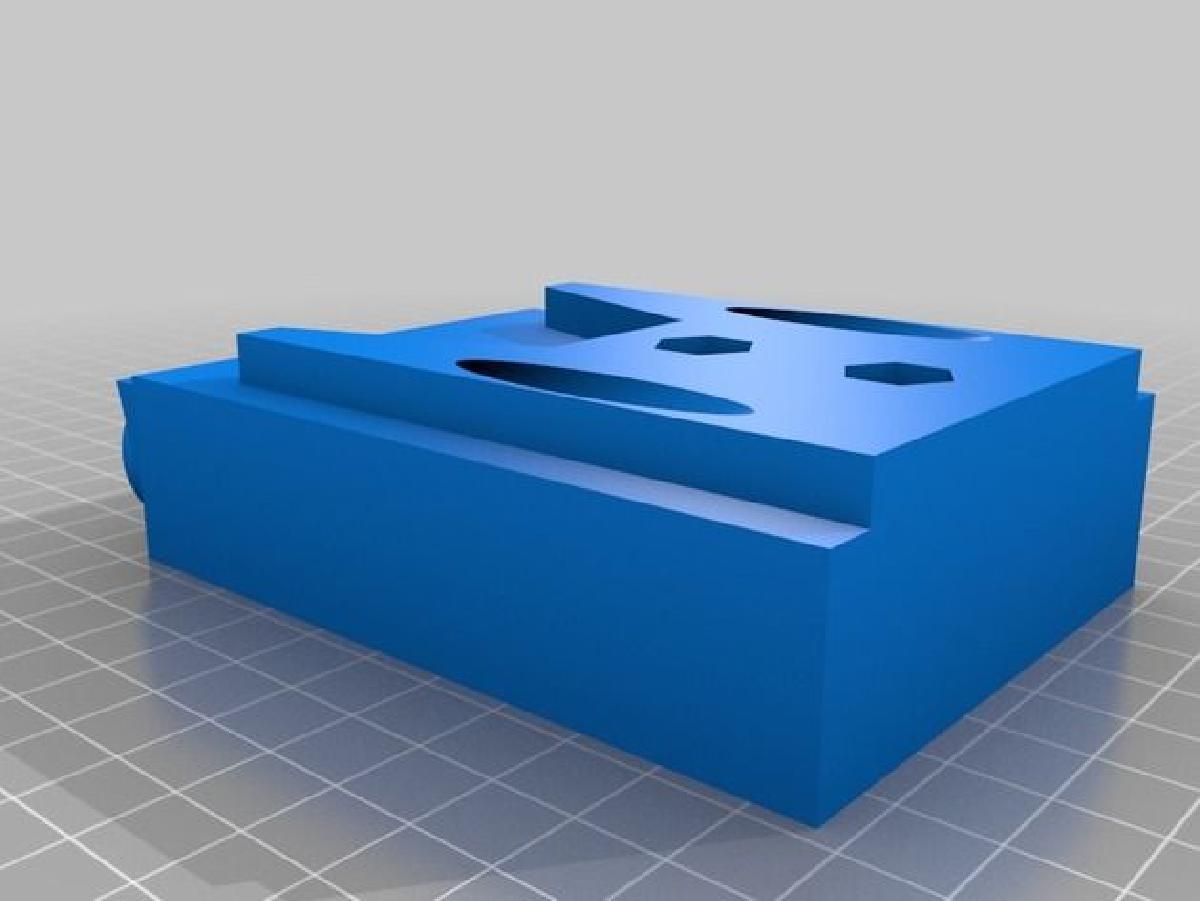

Gabarito de Parafuso Ajustavel Indexado

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Gabarito de Parafuso Ajustavel Indexado Curso 3D Curso 3D

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Gabarito de Parafuso Ajustavel Indexado

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Gabarito de Parafuso Ajustavel Indexado foi projetado para Impressora 3D. eu peguei o excelente design de roklobster04 ja que eu queria um gabarito para parafuso em vez de apenas um gabarito de aperto. eu modifiquei algumas coisas: indexei a manga para 3/4, 1, 1,25 e 1,5 de largura do material. isso esta na parte de tras da manga rotulada como 3,4,5,6 (como em quartos de polegada). todo o caminho para baixo e 3/4 e todo o caminho para cima e 1,5. a altura e o posicionamento desses estao calibrados em relacao a um gabarito Kreg na minha oficina. mudei a placa do grampo para acomodar uma arruela e um cabecote de parafuso ou porca travada por rosca atras da placa de aperto de aluminio. isso move a placa do grampo para frente e para tras a medida que o parafuso e girado. mudei o botao para usar uma porca e uma arruela que fixam o botao ao eixo. modifiquei o gabarito para usar uma porca inserida em slot na base em vez de duas (uma em cada extremidade) porque tive problemas para fazer o eixo apertar sem muito jogo. o encaixe estava muito apertado quando impresso em ABS e eu modifiquei as folgas, adicionando cerca de 0,5 mm para folga nas superficies de encaixe da manga e do grampo. o design original incluia todo o trabalho duro da configuracao basica, e eu consegui apenas ajusta-lo um pouco. o design original usava uma placa de aluminio embutida para receber um parafuso e um fixador na parte de tras da placa. achei mais facil roscar a placa de aluminio e usar um parafuso pela parte de tras, depois lixar a extensao do parafuso na placa do grampo. eu pedi, mas ainda nao experimentei o rolamento de manga flangiado numero 9440T54 da McMaster-Carr. vou atualizar depois que eles chegarem. atualizacao: os rolamentos da McMaster-Carr chegaram e se encaixaram perfeitamente no gabarito. fixei com um pouco de CA para evitar que escorregassem para fora e fiz varios furos de teste, todos com otimos resultados. dica: ajuste o colar de profundidade na broca colocando primeiro um espacador de 1/8 na parte inferior do gabarito. depois, coloque a broca e aperte o colar com a broca apoiada no espacador.

Baixar
