Sobre o objeto 3D Furadeira PCB

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

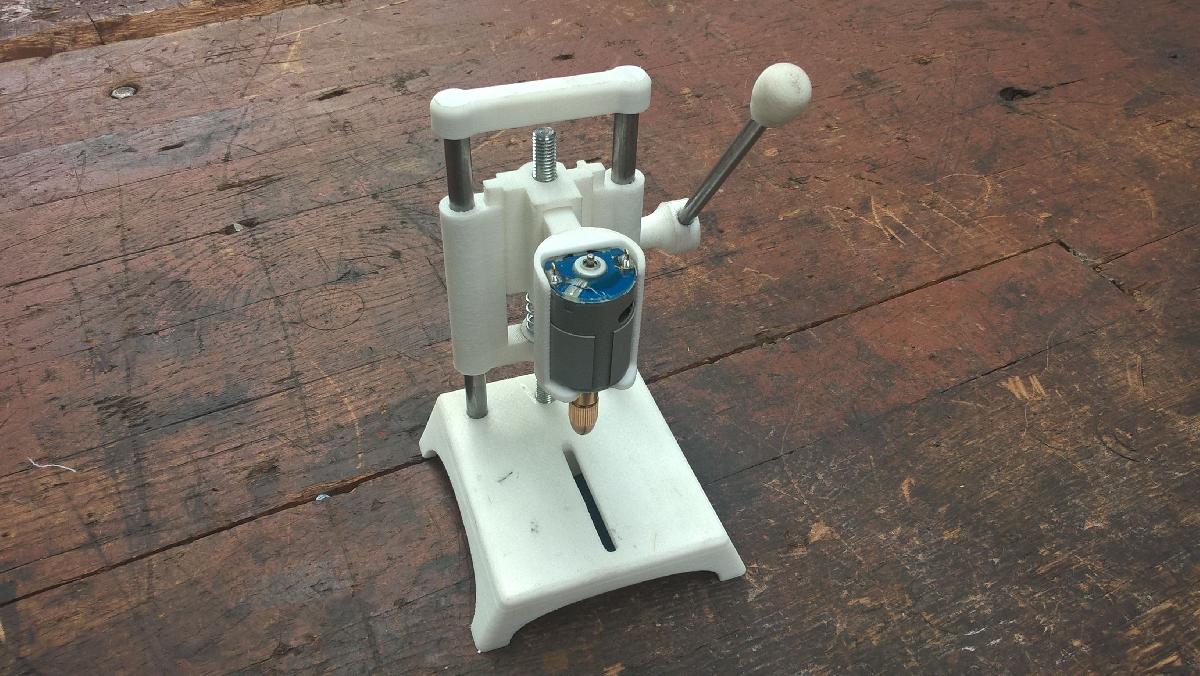

Furadeira PCB foi projetado para Impressora 3D. Oi pessoal Primeiro de tudo eu quero pedir desculpas pelo meu inglês, então se eu cometi alguns erros terríveis ou algo não faz sentido, por favor me avise:) Esta é a mini furadeira PCB. É o meu primeiro design, então se você se deparar com alguns problemas, sinta-se livre para entrar em contato comigo ou deixar um comentário. Também estou compartilhando meus arquivos do SolidWorks 2014 para que se você quiser você pode fazer alterações no seu próprio modelo. A peça do suporte do motor é projetada para ser removível, para que possa ser redesenhada para conter outro tipo do motor. O seguinte hardware será necessário para montar a furadeira: Porca M8 (13mm) Haste roscada M8 x 130mm (1x) 8 x 150mm haste (2x) 6 x haste de 70mm (1x) 6 x 100mm haste (1x) Primavera (1x) Motor (39mm de altura, 29mm de diâmetro) , ou algum outro, mas a parte do suporte do motor deve ser alterada para caber motor diferente (Você pode encontrar esses motores em algumas impressoras antigas) e procure por isso no ebay: 8Pcs 0.5-3mm pequeno elétrico Drill Bit Collet Micro Twist Chuck Kit de ferramentas CC Instruções de montagem: Imprima todas as peças necessárias (sugiro usar 30% de enchimento em favo de mel, suporta apenas se for necessário e borda de 10mm pelo menos para a parte do corpo) Prepare as peças metálicas e o motor Você enche precisa terminar a parte do corpo com broca de 8 mm (8,1 ou 8,2), para encaixar as hastes de 8 mm apertadas, mas livres para se mover. Cole as hastes de 8 mm no suporte, insira-height_wheel na parte de trás do suporte e insira a haste tratada com furo médio no suporte e tente rosqueá-la no height_wheel (não há necessidade de colá-la) Encaixe a porca de 8mm na parte do corpo, feche e cole com nut_cup (com acetona). Insira o motor no suporte do motor e, em seguida, tente colocar na cabeça da broca, Conecte o suporte do motor à parte deslizante. Este é projetado para ser bem ajustado, então antes de tentar, você deve usar lixa em ambas as partes e finalizar um pouco a superfície. Coloque o corpo no suporte, coloque barbante e insira o controle deslizante com motor. Coloque a parte top_end. Agora você deve inserir a engrenagem na haste metálica 6x70. Isso é meio complicado. Faça o furo na engrenagem com uma broca de 6 mm (6,1 ou 6,2) para fazer um ajuste apertado com a haste. Primeiro insira a haste através de um orifício na parte de trás da parte do corpo, depois deslize sobre a engrenagem e, em seguida, tente empurrar a haste para o orifício oposto no corpo. ( Você pode escolher no lado da bruxa que você quer ter alça. Esquerda ou direita.) Complete a alça inserindo handle_clutch na extremidade mais longa da haste de 70mm, insira a haste de 100mm na embreagem e coloque a parte handle_end. 12 Agora você tem que fixar de alguma forma a engrenagem na haste de 70 mm. Isso é com você (até eu refazer essa parte para ficar mais fácil de montar). Fiz um furo de 2,5 mm na engrenagem e na haste e colei em um pedaço de arame de solda de 2,5 mm. Caso contrário, a engrenagem pode estar deslizando quando a força é aplicada na alça. A broca deve estar completa agora, a última coisa que você deve fazer é soldar alguns fios para o motor, conectar a fonte de alimentação 12V (1,5A), e tentar fazer alguns furos :) 10.4.2017 Suporte do motor para o motor 47mm x 28mm STL foi adicionado

Baixar

O modelo 3D chamado Furadeira PCB é uma mini furadeira projetada para ser impressa em uma impressora 3D e montada pelo usuário. O autor compartilhou os arquivos do SolidWorks 2014 e projetou a peça do suporte do motor de maneira removível para que possa ser adaptada a diferentes tipos de motores. É necessário possuir alguns itens de hardware para montar a Furadeira PCB, como porcas M8, hastes roscadas de diferentes tamanhos, uma mola, e um motor com altura de 39mm e diâmetro de 29mm ou similar.

As instruções para montar a furadeira incluem a impressão de todas as peças necessárias em 30% de enchimento no padrão em favo de mel com uma borda de 10 mm. É preciso preparar as peças metálicas e o motor, fazer furos e colar as peças, conectar o suporte do motor à parte deslizante, finalizar a superfície usando lixa e montar o corpo no suporte.

A engrenagem deve ser inserida na haste metálica 6x70mm e fixada à referida haste, e a última etapa é soldar alguns fios para o motor, conectar uma fonte de alimentação de 12V (1,5A) e começar a fazer furos. O autor também menciona que adicionou um suporte do motor para motor de 47x28mm em um arquivo STL em 10 de abril de 2017.
