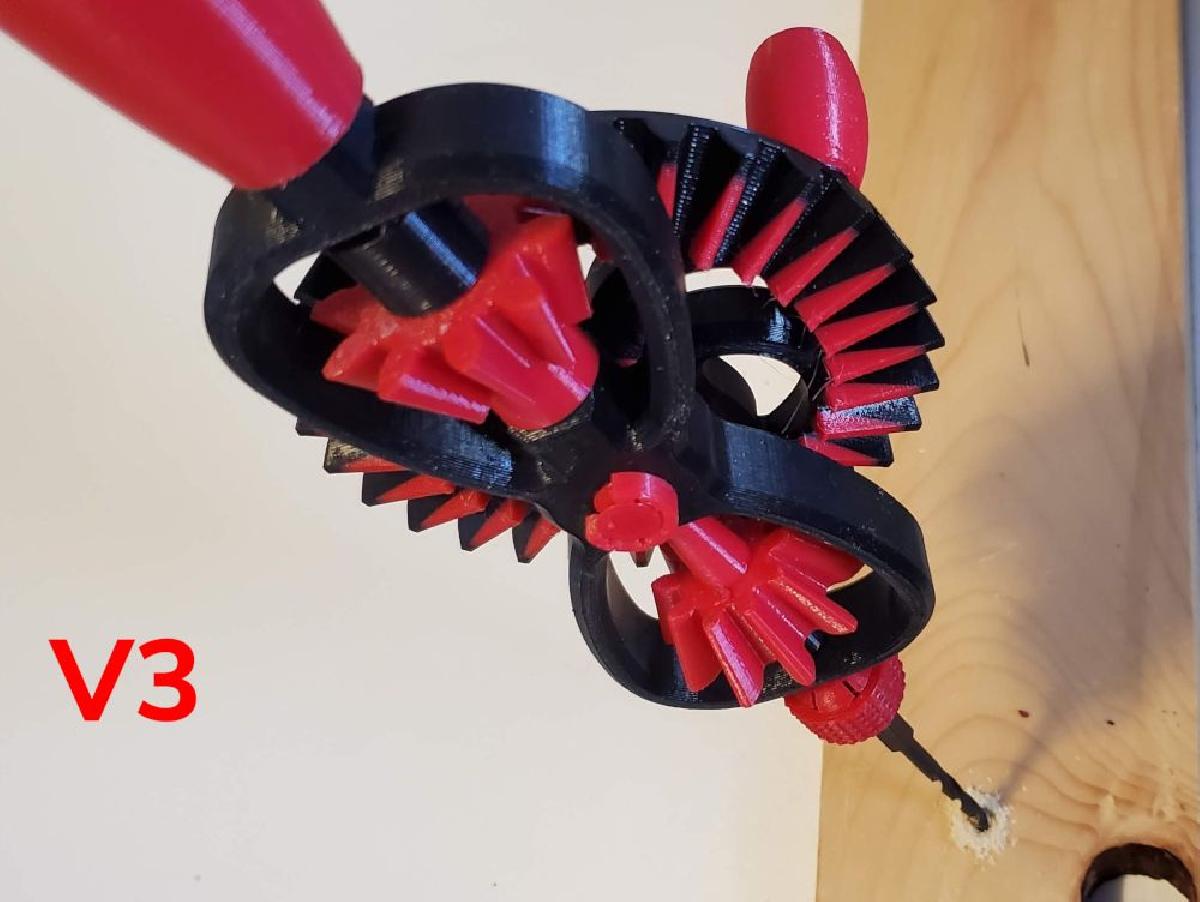

Furadeira Manual V3 Estilo Vintage Batedor de Ovos

Ferramentas manuais

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Furadeira Manual V3 Estilo Vintage Batedor de Ovos

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Furadeira Manual V3 Estilo Vintage Batedor de Ovos foi projetado para Impressora 3D. Esta versao adiciona todas as melhorias na V2 Instrucoes de montagem, alem dos fixadores adicionados, sao todas as mesmas para esta versao, e estao cobertas neste video Esta versao tambem incorpora 3 fixadores de metal para reforcar estrategicamente os pontos fracos nos eixos que precisam ser impressos verticalmente O eixo do mandril e do manivela usa um M3x 35mm ou um #4-40 1-½, qualquer um deles se auto-rosqueia bem O eixo do engrenagem principal maior usa um M5x30mm ou um #10-24 x 1-¼, estes sao ligeiramente diferentes em tamanho e os furos na impressao sao roscados, entao escolha a versao correta, ela tera o tamanho do fixador no nome do arquivo Se voce quiser uma versao totalmente impressa sem os fixadores de metal, voce pode imprimir todas as pecas da V2, exceto pelo mandril, o novo mandril estilo collet e totalmente compativel com o design mais antigo O novo mandril usa roscas conicas para criar a forca de aperto na broca, entao preste atencao, o colar estriado so ira rosquear de uma maneira As pecas do mandril hexagonal e os eixos devem ser impressos com varios perimetros e em ou perto de 100% de preenchimento para resistencia, todas as outras pecas podem ser feitas com apenas alguns perimetros e 15% de preenchimento As engrenagens devem ser impressas com altura de camada de 0,2mm. Tudo o mais esta bem com 0,3mm Exemplo na imagem foi impresso em PETG XT 3D Fila Categoria: Ferramentas Manuais Versao original sem a engrenagem intermediaria

Baixar

**Modelo 3D para Impressão em Impressora 3D: Furadeira Manual V3 - Estilo Vintage Batedor de Ovos**

O avanço das tecnologias de impressão 3D tem proporcionado uma revolução verdadeira em diversas áreas, incluindo design, arte, engenharia e, especialmente, fabricação de ferramentas e utensílios manuais. Entre as inovações mais fascinantes que se destacam nesse cenário, está a Furadeira Manual V3 - Estilo Vintage Batedor de Ovos, um modelo que resgata o charme do passado enquanto incorpora melhorias significativas para aumentar a funcionalidade e a durabilidade do produto final.

### 1. Introdução ao Modelo V3

O Furadeira Manual V3 é uma abordagem detalhada e meticulosa para a recriação de uma ferramenta manual clássica. Como mencionado na descrição do autor, esta versão não apenas mantém as funcionalidades da versão anterior (a V2), mas também integra novas características que aprimoram a eficiência e a resistência do modelo. A proposta deste projeto é retomar a estética vintage, enquanto se utiliza de técnicas modernas de impressão e montagem.

### 2. Melhorias e Características da Versão V3

#### 2.1 Reforços Estruturais

Uma das melhorias mais importantes introduzidas na V3 é a adição de três fixadores metálicos que reforçam estrategicamente os pontos fracos nos eixos que precisam ser impressos verticalmente. Esse detalhe é crucial para a resistência geral da ferramenta, pois as áreas de junção e conexão costumam ser as que mais sofrem ao longo do tempo, especialmente em ferramentas manuais que são submetidas a esforço físico constante.

#### 2.2 Mandril e Eixos

O novo modelo de mandril, que utiliza roscas cônicas, é um exemplo da inovação presente no projeto. Essa abordagem permite um aperto mais seguro da broca, garantindo que ela permaneça bem fixada durante o uso. O eixo do mandril e da manivela utiliza fixadores M3x35mm ou #4-40, que são compatíveis em termos de autoatarraxamento, proporcionando uma montagem mais prática e eficiente. Por outro lado, o eixo da engrenagem principal requer um fixador M5x30mm ou #10-24, o que mostra a atenção aos detalhes e a preocupação em oferecer uma ferramenta robusta e confiável.

### 3. Considerações para Impressão

#### 3.1 Preparação da Impressão

Para garantir que cada parte da Furadeira Manual V3 seja impressa com a melhor qualidade possível, é crucial seguir orientações específicas durante a impressão. O autor recomenda que as peças do mandril hexagonal e os eixos sejam impressos com várias camadas e em uma densidade de preenchimento de no mínimo 100%. Essa abordagem oferece a resistência necessária para suportar as forças exercidas durante o uso da furadeira.

Em contraste, outras peças que não estão submetidas a tanta pressão podem ser impressas com um preenchimento reduzido de apenas 15%. Essa estratégia economiza material e tempo de impressão sem comprometer a durabilidade da ferramenta como um todo.

#### 3.2 Altura de Camada

Outro ponto essencial a ser considerado é a altura de camada. Para as engrenagens, a impressão deve ser feita com uma altura de camada de 0,2 mm, garantindo que os detalhes finos sejam bem representados. As demais peças podem ser impressas com uma altura de camada de 0,3 mm, o que é bastante razoável e ainda mantém um bom nível de acabamento superficial.

### 4. Materiais de Impressão

A escolha do material de impressão também é um fator determinante na qualidade e na durabilidade do produto final. O autor menciona que a impressão do modelo foi feita em PETG, um material que oferece uma combinação ideal entre flexibilidade, durabilidade e resistência térmica. Este material é especialmente recomendável para o modelo da Furadeira Manual, pois as propriedades do PETG ajudam a assegurar que a ferramenta possa suportar o uso contínuo sem apresentar falhas estruturais.

### 5. Instruções de Montagem

O arquivo se destaca não apenas pela qualidade do design, mas também pela inclusão de um vídeo tutorial abrangente que serve como guia para a montagem da ferramenta. O autor enfatiza que as instruções de montagem são as mesmas que as da versão anterior (V2), o que facilita a transição para aqueles que já estão familiarizados com o modelo anterior.

### 6. Versão sem Fixadores Metálicos

Uma consideração interessante para os entusiastas da impressão 3D que preferem um modelo totalmente impresso é a possibilidade de criar uma versão que não utiliza fixadores metálicos. Ao imprimir todas as peças da V2, exceto pelo mandril atualizado, os usuários podem obter uma furadeira que ainda apresenta as vantagens do design vintage, mas sem a necessidade de componentes adicionais, caso isso seja preferido.

### 7. Conclusão

A Furadeira Manual V3 - Estilo Vintage Batedor de Ovos é um exemplo brilhante da inovação que a impressão 3D pode proporcionar ao design e à funcionalidade de ferramentas manuais. As melhorias introduzidas em relação às versões anteriores, aliadas a um design estético que homenageia o passado, fazem deste modelo uma peça não apenas funcional, mas também cheia de características que atraem os apreciadores do estilo vintage.

Além disso, o projeto demonstra um compromisso com a usabilidade e a resistência, considerando os diferentes aspectos da impressão e as preferências do usuário. Com as instruções de montagem acessíveis e a possibilidade de personalizações, este modelo é uma excelente adição para qualquer hobby ou necessidade de ferramenta manual.

A combinação da estética vintage com a eficiência e a praticidade da tecnologia moderna da impressão 3D torna a Furadeira Manual V3 não apenas uma ferramenta, mas uma obra de arte que pode ser apreciada e utilizada na prática, celebrando a união entre passado e presente.
