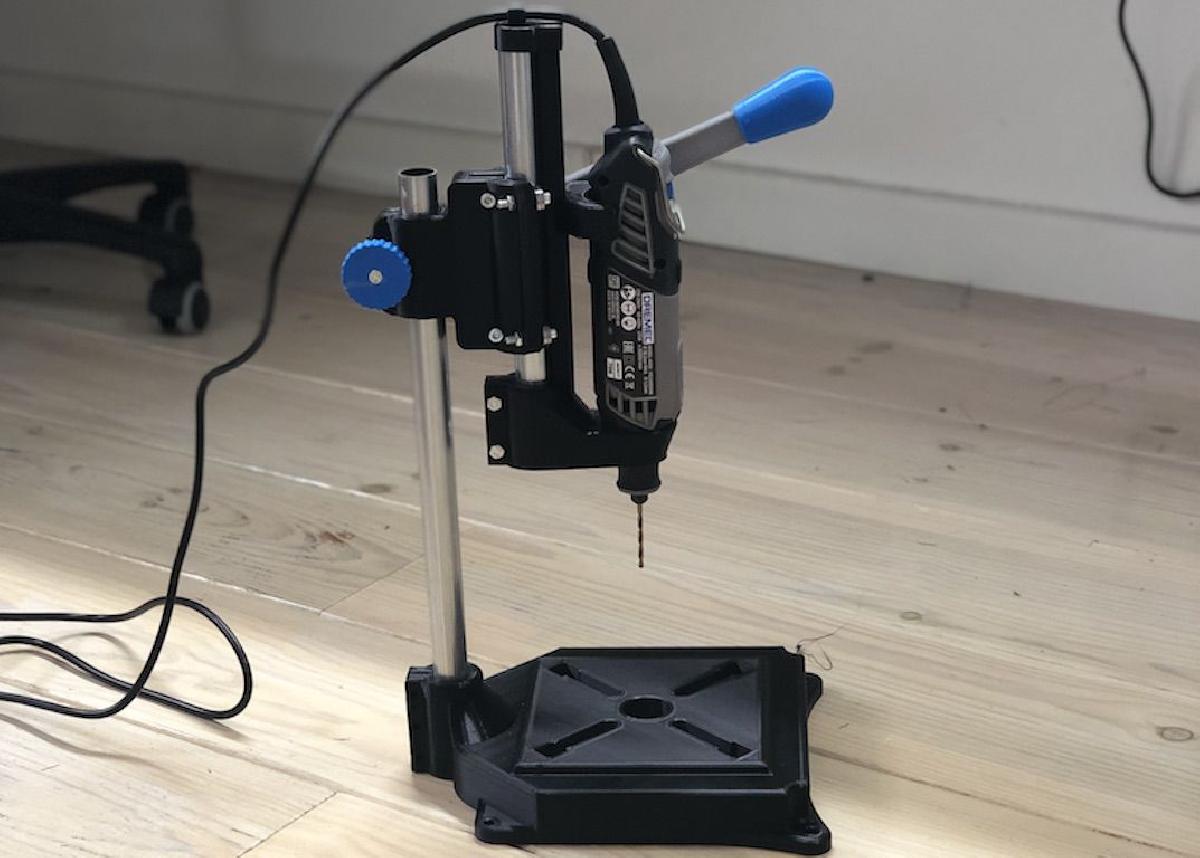

Sobre o objeto 3D Furadeira de Coluna DREMEL (Muito forte e precisa)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Furadeira de Coluna DREMEL (Muito forte e precisa) foi projetado para Impressora 3D. Por apenas 5€ e um carretel de filamento, voce pode construir uma serissima prensa de bancada DREMEL e ficar MUITO orgulhoso do resultado!Usando rolamentos baratos, esta e uma construcao muito facil e DIVERTIDA de um sistema de guia linear muito robusto e preciso.Caracteristicas do design:Colocacao facil e rapida do DREMEL.Quase 10cm de folga para a broca.Altura ajustavelBotao de travamento para fixar a alavanca.Grande placa de base estavel e resistente. (Necessita de uma area de impressao de 25cm x 25cm. Trabalhando em uma versao menor que se encaixara em uma Ender3 de 22cm x 22cm)Facil de montar, nenhuma ferramenta especial necessaria.Guia vertical simples, mas muito precisa, com rolamentos. 100% sem folga.ATUALIZACAO 1-5-2020: Por MUITA demanda popular, finalmente encontrei um tempo para projetar uma base que deve ser imprimivel em 220 x 220.ATUALIZACAO: Adicionado suporte para Dremel 3000!! Base universal incluida com arquivo STEP para que voce possa projetar seu proprio suporte para broca!BOQ:Tubo ou CanoPara o tubo de aco, usei tubo de aco de 22mm com 1.4mm de espessura. E muito barato e comum, portanto, facil de encontrar em sua loja de materiais de construcao local. Aqui, eles o utilizam para aquecimento central.Diametro Nominal do Cano 1/2 polegada (DN 15 mm), Diametro Externo 21,34 mm tambem deve funcionar!Corte 2 pedacos:35cm e 25cm.Parafuso HexadradoM5 X 20 (4X)M5 X 15 (1X)M5 X 30 (2)Cabeca HexagonalM5 X 45 (1X)M5 X 25 (1X)M5 X 30 (5X)OutrosPorcas M5 (13X)Arruelas M5 (13)6 Rolamentos 16 X 5 X 5 (Exterior / Interior / Espessura) Ali-ExpressPecas Impressas em 3DEu uso PLA 3D Fila comum. E muito rigido e forte. Certifique-se de imprimir com um minimo de 5 camadas superiores, inferiores, externas e internas.Instrucoes de montagem seguem abaixo. Divirta-se com essa construcao e, por favor, me de curtidas como forma de apreciacao pelo meu trabalho.Uma ultima dica. Volte a esta pagina e baixe as versoes mais recentes pouco antes de comecar a imprimir. Talvez haja mudancas no design.https://youtu.be/A6iSEkNZZyc

Baixar

O projeto da Furadeira de Coluna DREMEL é uma excelente opção para quem busca criar uma prensa de perfuração acessível, prática e robusta, utilizando uma impressora 3D. O autor destaca a relação custo-benefício, afirmando que com apenas 5 euros e um carretel de filamento, é possível montar uma máquina que promete ser eficaz e confiável.

### Características do Design
Entre as principais características desse modelo, podemos destacar:

- **Facilidade de Instalação**: O design permite uma colocação rápida do DREMEL.
- **Espaço de Perfuração**: Com quase 10 cm de folga, o projeto permite a utilização de brocas de diferentes tamanhos.
- **Ajustes de Altura**: Isso confere maior versatilidade, podendo ser ajustado conforme a necessidade da tarefa.
- **Sistema de Bloqueio**: Um botão de travamento permite fixar a alavanca, aumentando a segurança e a precisão durante o uso.
- **Base Estável**: A grande placa de base proporciona estabilidade e resistência durante a operação.
- **Impressão Simples**: O autor garante que não são necessárias ferramentas especiais para a montagem.

### Materiais Necessários
O projeto exige um conjunto de materiais que podem ser facilmente encontrados em lojas de construção:

- **Tubo de Aço**: Recomenda-se tubos de 22mm de diâmetro com 1.4mm de espessura. Recomenda-se cortar dois pedaços, medindo 35 cm e 25 cm.
- **Parafusos e Porcas**: Um conjunto específico de parafusos hexagonais e porcas M5 é listado, permitindo uma montagem prática e segura.
- **Rolamentos**: Utilizar 6 rolamentos de 16 x 5 x 5 para garantir o funcionamento suave do sistema de guia.

### Impressão 3D
O autor sugere o uso de PLA comum, dado que é um material rígido e forte, essencial para a durabilidade da impressora. Ele recomenda a impressão com pelo menos 5 camadas superiores, inferiores, externas e internas para garantir a resistência das peças.

### Montagem
As instruções de montagem são fornecidas, e o autor convida os usuários a se divertirem durante o processo. É importante retornar à página do projeto para verificar se há atualizações no design antes de iniciar a impressão, pois melhorias podem ser implementadas ao longo do tempo.

### Conclusão
O projeto da Furadeira de Coluna DREMEL é não apenas uma oportunidade de economizar, mas também uma forma de incentivar a criatividade e a aprendizagem sobre mecânica e montagem de equipamentos. Para entusiastas de impressão 3D, é um projeto que combina funcionalidade e diversão, mantendo um custo acessível. O vídeo associado ao projeto pode servir como um guia visual, facilitando ainda mais a compreensão durante a montagem.
