Sobre o objeto 3D Franken Cetus
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

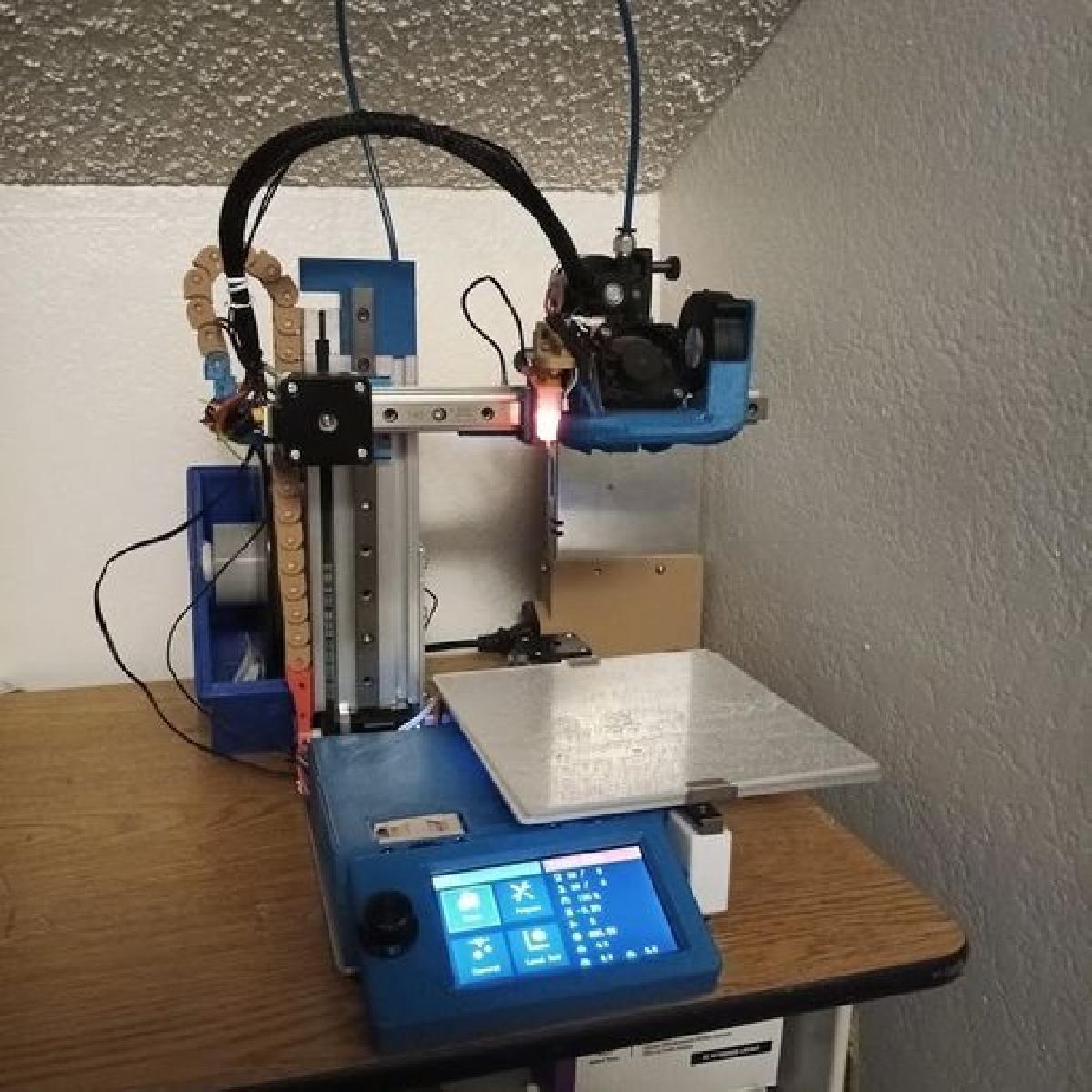

Franken Cetus foi projetado para Impressora 3D. Isso e um pouco baguncado, com partes e varios remixes aqui e ali para colocar meu Cetus MK2 morto para funcionar novamente. Placa-mae: placa Creality 4.2.7 rodando o fork do Marlin 2.x do Otioss para um modo paisagem na tela v2 da Creality (veio em um pacote em promocao com a placa 427) Extrusora: orbiter 1.5 oficial Hotend: configuracao completa E3D v6 24v (termistor e cartucho de aquecimento de primeira linha, experimentei produtos de terceiros e tive variacoes de temperatura loucas mesmo apos a autotuacao) Mesa aquecida: mesa aquecida Tinyfab (minha mesa aquecida cetus parou de funcionar apos 3 anos de uso) Fonte de alimentacao: Meanwell LRS-350 Ventiladores de resfriamento da MB: dois ventiladores Noctua 5v de 40mm (sobrados da cetus original antes da placa queimar) Resfriamento do hotend: ventilador de reposicao do hotend Ender3 da Creality (24v) Ventilador de resfriamento de pecas: ventilador de resfriamento sem escovas DC SoundOriginal 24V 50x50x15mm Bltouch: kit de atualizacao bltouch 3.1 da Creality (verifique a fiacao, ja tive um desses que chegou com a fiacao invertida em 2 pinos) Usando o suporte do clone E3D Hero Me Gen 5 e configurado com um duto de pecas modificado para permitir que o bltouch se monte mais perto e nao colida com o motor de passo X, mantendo o suporte orbiter montado o mais proximo e baixo possivel A base da caixa foi uma rapida olhada na caixa da Tinyfab para garantir que eu acertei o espacamento dos furos na placa base do cetus mk2 (pode ser diferente em outras variantes, nao sei). Entao, como onde minha impressora esta pode ficar muito quente, pensei: por que nao colocar um conversor DC-DC e rodar dois ventiladores de 40mm para resfriar a configuracao e tambem inclinar o LCD para que tudo fique o mais plano possivel A impressora tambem esta configurada para usar 2 interruptores de fim de curso Ender3 da Creality (ja que o mk2 nao os tinha embutidos). (Se voce fizer uma com fim de curso de fabrica, basta ter certeza de que voce tem os conectores certos, pois nao faco ideia do que eles colocaram nas extremidades!) O cap Z pode nao se encaixar na sua impressora dependendo de qual lote a sua veio, pois a minha veio com trilhos e rolamentos IKO. A corrente Z tem 21 elos. Impressao: Para pecas que nao suportam peso e que nao chegam perto da ponta do hotend, sinta-se a vontade para imprimi-las em PLA 3D Fila com um preenchimento leve. Partes que suportam peso ou tensao, por favor, imprima em ABS, especialmente coisas proximas ao bico. A placa adaptadora para permitir que o sistema Hero Me se monte no cetus deve ser impressa de forma densa e com 5 perimetros (esta parte realmente deveria ser usinada para maxima rigidez). Use o melhor julgamento em relacao aos suportes, pois algumas partes nao precisam deles, mas outras podem; nao lembro de tudo exatamente devido a leves episodios de exaustao termica @-@ Outras notas: Ainda nao ha uma caixa definida para meu Meanwell LRS-350, pois estou no momento contente com minha colecao improvisada de uma base de reposicao Ender 3 e uma capa de persiana aleatoria. Configuracao da impressora (MARLIN) Passos E de X,Y,Z = 80 Passos E da extrusora (orbiter) = 690 DESLOCAMENTO_DO_BICO_PARA_PROBE { -36.5, -9.12, 0 } Nao vou atualizar isso ativamente, pois tenho conseguido impressoes muito consistentes com este Frankenstein. Usando esses perfis para Prusa Slicer na minha impressora neste momento: https://www.thingiverse.com/thing:3045287 Eu gostaria de poder te dizer quais tamanhos de parafusos eu estava usando, mas e... um Frankenstein de varios comprimentos, mas 3mm e usado onde normalmente estaria, mas no suporte do orbiter voce vai querer parafusos m3 mais longos para mante-lo fixo no lugar.
