Sobre o objeto 3D Frame de aco corte a laser 3mm Anet A8 (Modificacao da Tatara) Estrutura de aco cortada a laser de 3mm para Anet A8 (Modificada Tatara)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

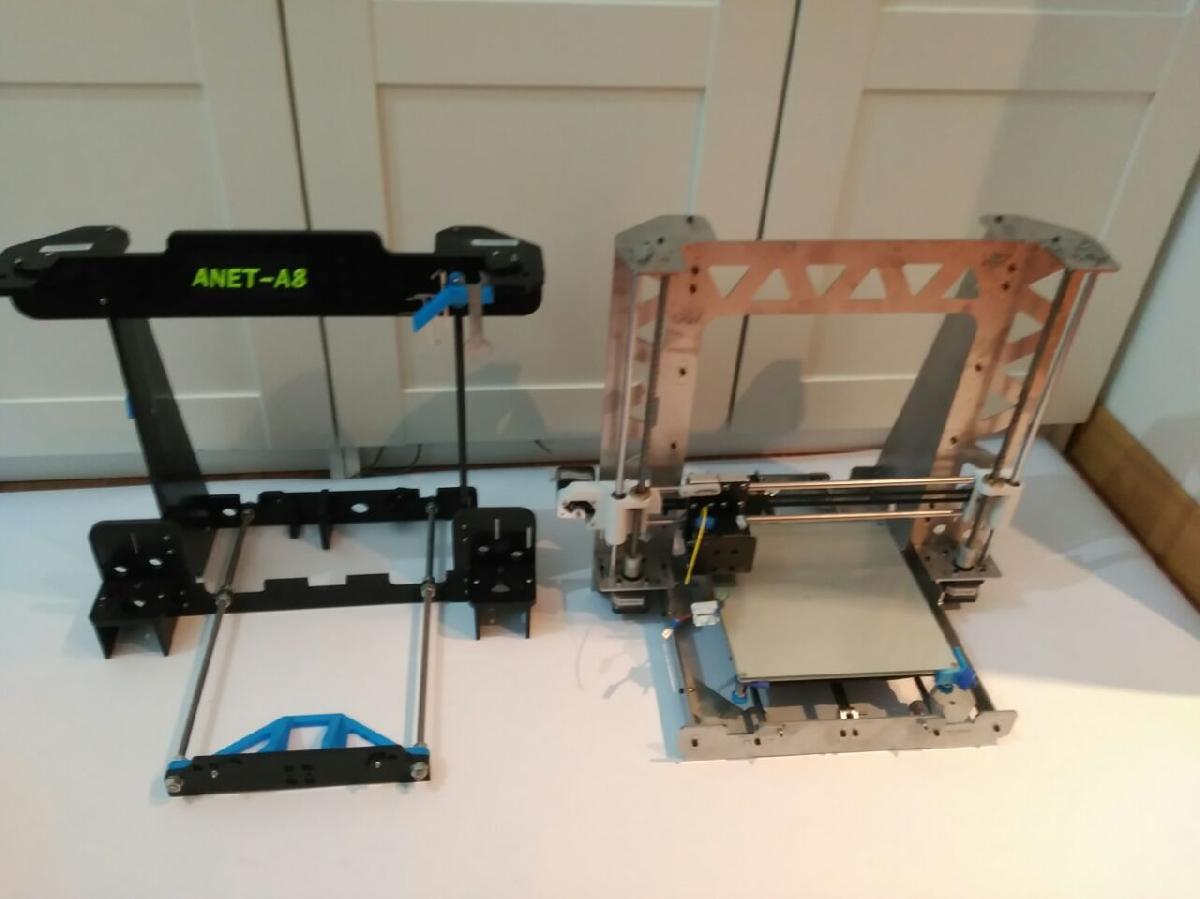

Frame de aco corte a laser 3mm Anet A8 (Modificacao da Tatara) Estrutura de aco cortada a laser de 3mm para Anet A8 (Modificada Tatara) foi projetado para Impressora 3D. Plano para fazer um frame compativel com a impressora 3D Anet A8.Aco cortado a laser de 3mm de espessura.Compativel com as pecas da referida impressora.Modificacoes baseadas na Tatara: https://www.thingiverse.com/thing:2221391Com as seguintes caracteristicas ou modificacoes:Foi removido o suporte para a tela. Se quiser acoplar a tela ao frame, sera necessario fazer uma base impressa. (Ha furos na parte superior para segurar a base).Foi removido o reforco inferior e criadas 6 esquadras para aumentar a rigidez da estrutura apos a remocao do reforco.As esquadras tem furos para colocar SilentBlocks caso deseje usa-los.Possibilidade de usar perfil + trilho + carro em vez de varao de 8mm de diametro + carro + rolamento linear no eixo Y. (Por exemplo, trilhos e carros tipo hiwin12).Possibilidade de usar perfil + trilho + carro em vez de varao de 8mm de diametro + carro + rolamento linear no eixo Z. (Por exemplo, trilhos e carros tipo hiwin12).Possibilidade de calibrar a cama com 3 pontos em vez de 4.Possibilidade de colocar o carro do extrusor (eixo X) na vertical (como na Anet A8) ou na horizontal (como na Anet A6). Supoe-se que o frame tambem seja compativel com a Anet A6. (A compatibilidade com a Anet A6 nao foi testada 100%).Foi removido do plano o "H" de suporte da cama. (No plano Nº2, foi adicionada uma "H" com outro design, para poder fazer o corte de todas as pecas, se desejado).Para o tensor do eixo Y e os limites de curso do eixo Y e Z, e necessario imprimir uma peca em cada caso. (As pecas estao incluidas, e sao provenientes de: https://www.thingiverse.com/thing:2358104)

Baixar

O arquivo "Frame de aço corte a laser 3mm Anet A8 (Modificação da Tatara)" é uma proposta inovadora e altamente personalizada para os entusiastas de impressoras 3D, particularmente para os usuários da Anet A8. Nessa versão, o autor desenvolveu um modelo 3D que otimiza a estrutura original, utilizando aço cortado a laser de 3mm, oferecendo melhor rigidez e estabilidade.

### Características principais do modelo:

1. **Compatibilidade:**
- O design do quadro é compatível com as peças originais da Anet A8, permitindo que os usuários façam upgrades sem a necessidade de substituir todos os componentes existentes.

2. **Remoção do suporte da tela:**
- O modelo remove o suporte da tela, exigindo que os usuários imprimam uma base separada caso queiram adicionar a tela ao frame. Essa mudança proporciona maior flexibilidade na personalização da impressora.

3. **Estrutura Reforçada:**
- O reforço inferior foi removido e substituído por seis esquadras, aumentando a rigidez da estrutura. Essa modificação garante que a impressora mantenha sua estabilidade durante o funcionamento.

4. **Possibilidade de uso de SilentBlocks:**
- As esquadras incluem orifícios para a instalação de SilentBlocks, que podem ajudar a reduzir a vibração e o ruído durante a impressão.

5. **Atualização dos Eixos Y e Z:**
- O design permite a troca do varão de 8mm por perfis e trilhos, como os tipo Hiwin12, para os eixos Y e Z, proporcionando um movimento mais suave e preciso.

6. **Calibração da cama:**
- A possibilidade de calibrar a cama com três pontos, em vez de quatro, simplifica o processo de ajuste.

7. **Configuração do carro do extrusor:**
- O carro do extrusor pode ser montado tanto na vertical (similar à Anet A8) quanto na horizontal (como na Anet A6), oferecendo versatilidade na configuração.

8. **Ajustes na estrutura de suporte da cama:**
- A estrutura "H" que normalmente suporta a cama foi removida, mas uma nova proposta de design foi apresentada no plano N°2 para aqueles que desejam cortar todas as peças.

9. **Impressão de peças adicionais:**
- Para o tensor do eixo Y e os interruptores de fim de curso do Y e Z, foram incluídas peças que necessitam ser impressas separadamente, mostrando uma integração bem pensada entre o projecto e a comunidade de impressão 3D através de links para outras fontes.

### Considerações Finais:
Esse modelo representa uma evolução significativa para a impressora Anet A8, permitindo que os usuários tenham uma base mais sólida para personalizações. Ao incorporar modificações da Tatara e referências a componentes modernos, o autor deste arquivo não apenas melhora a funcionalidade da impressora, mas também estimula o compartilhamento e a colaboração dentro da comunidade de makers. A capacidade de personalizar e adaptar é fundamental na impressão 3D, e este projeto sem dúvida proporciona uma plataforma sólida para isso.
