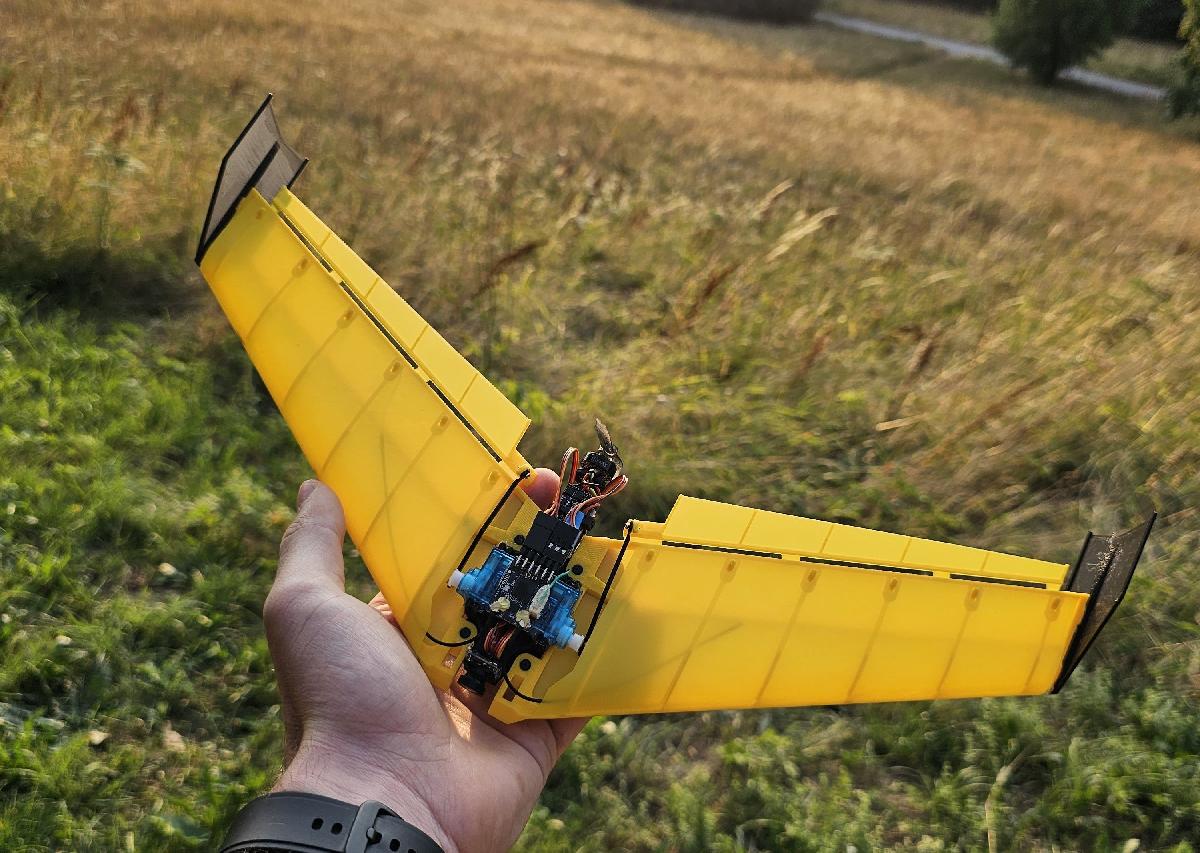

FPV Asa Piloto

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D FPV Asa Piloto

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

FPV Asa Piloto foi projetado para Impressora 3D. Por favor, leia as configuracoes de impressao! Imprimir. Voar. Colisao. Repetir. Eu sempre quis voar FPV em um aviao de asa fixa em vez de quadricopteros. Dado que sou estudante, morar em um pequeno apartamento apenas tendo acesso a uma impressora 3D, leva aos seguintes requisitos para o meu projeto: barato pequeno Imprimivel simples Alem disso, tentei mante-lo reparavel rapido com FPV-Racing em mente. Seria incrivel se houvesse alguma corrida com este. Alguns detalhes tecnicos: valor unidade largura do vao 360º milimetro peso 77* g velocidade maxima ~ 70** km/h velocidade de escalada ~ 6** M racao deslizante 1.5:1 - racao empuxo para peso >1 - tempo de impressao ~ 4 h tempo de construcao ~ 30 Min material de impressao Pla - *com 300mAh Batt; **apenas uma estimativa Se voce esta mais interessado neste projeto ou precisa de apoio de construcao, nao hesite em contactar-me diretamente ou escreva-me no Instagram (@phil.white98). Projetado no Blenderhttps://www.blender.org/ Pecas que usei (CAM + VTX) Modulo de camera Betafpv M01 AIO (Motor) Betafpv 1103 11000kv (Servo) D-Power AS-106BB Servo, Nano (ESC) T-Motor 3D / 4D Brushless Regler F3P BPP-4D 2S-4S mit BEC (BATT) Tattu 300mah 2S 75C 7.6V Lipo (ate 550 mah batts possivel) (RX) FrSky Archer R4 ACESSO 2,4 GHz Empfänger OTA (PROP) Gemfan 2015 2 "helice de 2 pas (VTX) TBS unificar pro32 nano (alternativa) (CAM) BETAFPV C02 FPV Micro Camera (alternativa) O Guia da Bateria: Bateria 300mAh Tempo de voo 3-6 min Desempenho de voo mais agil Menor velocidade de maldicao bom para Corrida/Freestyle Bateria 550mAh Tempo de voo 7-11 min Maior velocidade de topo e cruzeiro aumenta o raio de giro bom para voos de cruzeiro/"range" Configuracoes de impressao Eu tambem carreguei o Curaprofil usado com o meu AnyCubic Vyper. Essas configuracoes sao essenciais para as asas, elevons e winglets. Tambem tente extrudar a camada inicial para que ela tenha uma forte coesao e tambem recomendo imprimir a primeira camada em ~25mm/s item valor unidade Altura da camada 0,15 milimetro Altura da camada inicial 0,15 milimetro Contagem de linhas de parede 3º - Expansao Horizontal -0,05 milimetro Padrao superior/inferior linha - Direcao da Linha [61.151] Graus Densidade de preenchimento 20º % Padrao de preenchimento linha - Conectar linhas de preenchimento verdadeiro - Direcao da linha de preenchimento 90º Graus Use a direcao Top/Bottom Line [-61,-151] para a asa esquerda e [0,90] ou [90,0] para todo o resto. Tambem recomendo expansao horizontal de -0,05 para todas as partes! Voce pode precisar escalar os modelos 10x. (Pelo menos no Cura, Prusa deve dimensiona-lo corretamente). Os elevons sao apenas para reposicao, a asa ja tem um acoplado. Em caso de problemas de dimensionamento A dimensao (X)x(Y)x(Z) das pecas em [mm] : Base: 70x84.1x15.1 Asa: 207x178x10.3 Winglet: 1.8x86x31.2 Elevon : 165x21.1x10.3 Rod: 9.1x52.5x1.5 Ferramentas : 71x64.9x18 O arquivo zip adicional contem: uma parte base da versao despojada (leve) Exportacao .obj de ambas as versoes de pecas base a base com furos de montagem de 9mm de diametro para diferentes motores asa com parte superior e inferior divididas versao de asa com apenas o quadro Configuracao do Projeto PRUSA Os conteudos serao atualizados! Registo de alteracoes 27.12.23 Corrigida a dimensao errada da asa na descricao 28.12.23 corrigido problema de pinhole winglet (STL atualizado) 28.12.23 Adicionado novos arquivos ao zip 30.12.23 adicionou uma versao de asa somente quadro ao zip

Baixar

O arquivo 3D intitulado "FPV-Asa-Piloto" é um projeto de avião de asa fixa destinado a ser impresso por impressoras 3D. O autor ressalta que é um modelo ideal para estudantes ou pessoas que vivem em um pequeno apartamento e têm acesso limitado aos recursos.

É preciso destacar que o modelo é projetado para ser econômico, pequeno, imprimível e simples de montar. O projeto leva em conta a necessidade de reparos rápidos, pensado para FPV-Racing.

O avião tem uma largura de vão de 360 milímetros e pesa 77 gramas, e sua velocidade máxima estimada é de cerca de 70 km/h. O tempo de impressão estimado é de aproximadamente 4 horas, e o tempo de construção é de cerca de 30 minutos.

O arquivo inclui uma lista de peças necessárias para a montagem do avião, além de especificações para a configuração correta da impressora 3D e guias para a escolha da bateria, levando em consideração o tempo de voo e performance do modelo.

Além disso, o autor também fornece diretrizes em caso de problemas com o dimensionamento das peças e também oferece um arquivo zip adicional que contém variações do modelo e suas configurações.

O autor indica que o conteúdo será atualizado e já há um registro de alterações feitas no projeto. Para obter mais informações ou apoio para a construção, é sugerido entrar em contato com o autor via Instagram.
