Sobre o objeto 3D Fonte de alimentacao multi voltagem
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

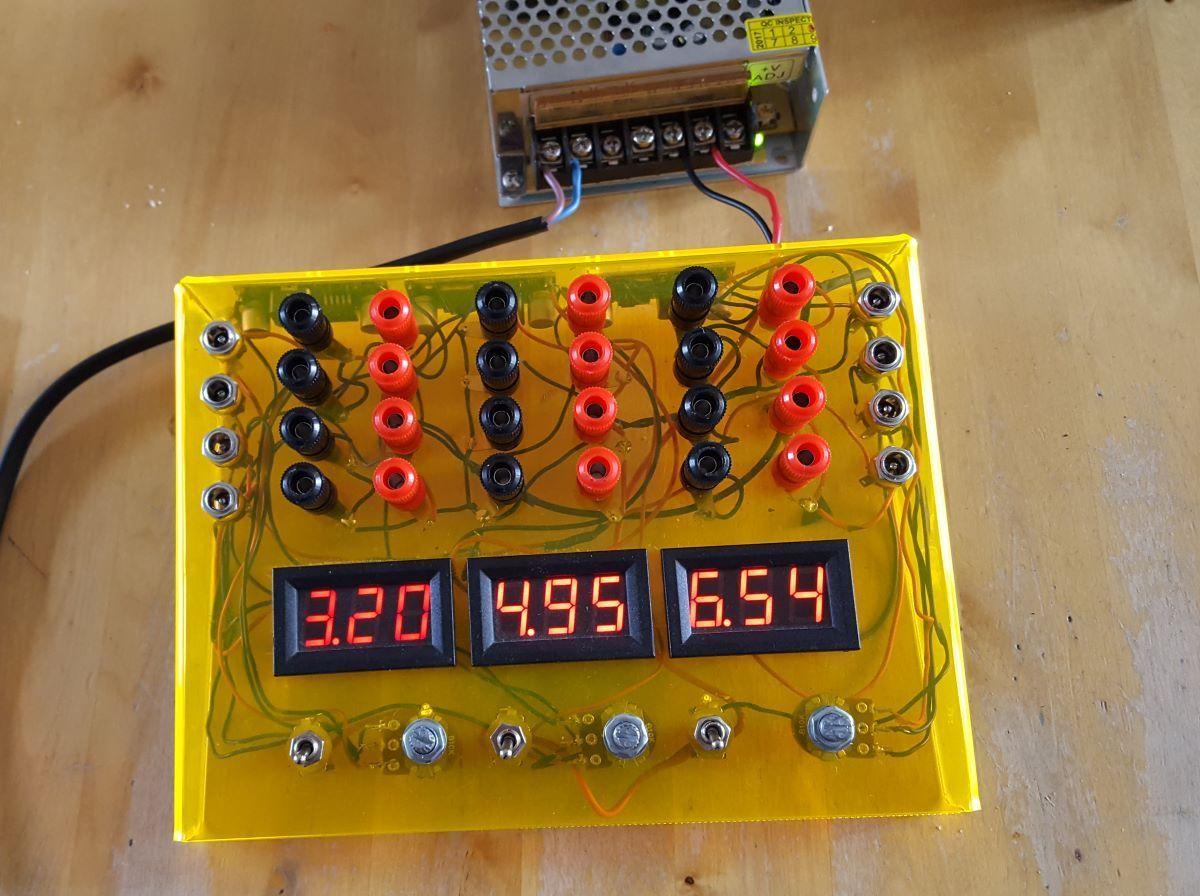

Fonte de alimentacao multi voltagem foi projetado para Impressora 3D. Eu fiz uma fonte de alimentacao barata que pode fornecer tres tensoes diferentes. Com modulos de conversores DC-DC stepdown baratos. Eu desoldei o potenciometro onboard e o substitui por potenciometros normais. Agora posso controlar facilmente a tensao com um botao normal. A desvantagem desses conversores baratos e que eles nao sao muito resistentes a curtos-circuitos. Como descobri por conta propria….A tampa e feita de PMMA de 3 mm, acrilico. Foi cortada em uma cortadora a laser. O design foi desenhado no Solidworks e exportado como arquivo dxf. Este formato era compativel com a cortadora a laser.Eu soldei plugs banana de 4 mm. Eu uso displays de tensao padrao. Estes tem energia dos cabos de teste. A desvantagem disso e que para tensoes abaixo de 3 Volts, o display desliga. No entanto, eu preciso para meu projeto principalmente de 3,3 V, 5 V, 9 V ou 12 V. A energia de entrada DC e fornecida por um Transformador de Fonte de Alimentacao Switching Universal 24V 5A 120W de 110v 220v AC para dc para Iluminacao de Fita LED. Todo o projeto custou menos de € 30.-.
