Sobre o objeto 3D Fonte de Alimentacao do Robo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

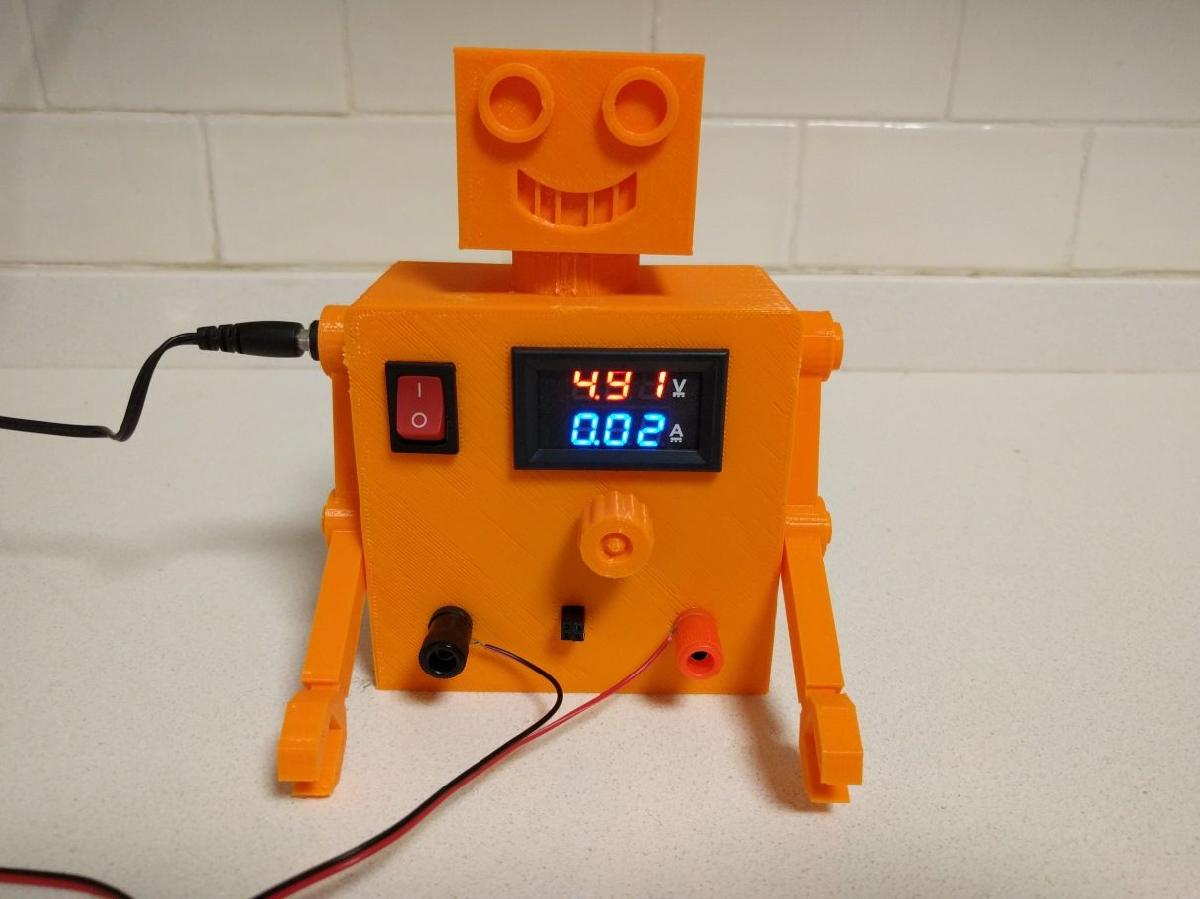

Fonte de Alimentacao do Robo foi projetado para Impressora 3D. Sem duvida, este e o robo mais util que projetei ate agora.Basicamente, e um antigo carregador de parede de 12v que encontrei na minha gaveta, um conversor buck ajustavel e um voltimetro/amperimetro - juntos eles se tornam uma fonte de alimentacao muito utilizavel para meus projetos eletronicos malucos.Esta fonte de alimentacao ajustavel tem 2 terminais banana (um +, um -), 4 conectores para fios jumper (2 +, 2 -), um amperimetro e um voltimetro.Leia as instrucoes abaixo com atencao, montar isso e um pouco complicado - o conector e muito dificil de conectar depois que o conversor buck ja esta em seu lugar.Projetado com SketchUp, corrigido com Microsoft 3D Builder, fatiado com Cura e impresso em PLA 3D Fila na minha Robo3D R1+Pecas:Algum tipo de fonte de alimentacao com um plugue de 5,5 mmUma tomada de 5,5 mm (do AliExpress 5pcs/lot Conector Femea de Montagem em Painel de Alta Qualidade 2.1mmx5.5mm Adaptador de Plugue 2 Tipos de Terminal para Jack de Fonte de Alimentacao DC)Um conversor DC/DC buck, o unico modelo que se encaixa e o da imagem (do AliExpress 1pc Modulo de Fonte de Alimentacao LM2596 DC/DC BUCK 3A modulo regulador buck ajustavel ultra LM2596S 24V switch 12V 5V 3V Novo)Amperimetro/Voltimetro (do AliExpress 1pcs Profissional DC 100V 10A Voltimetro Amperimetro Azul + Vermelho LED Amp Duplo Medidor Digital de Voltimetro)Um interruptor de energia (do AliExpress Frete gratis Hot 5pcs AC125V 10A 250V 6A 2 Pinos ON/OFF I/O SPST Snap in Mini Botao Rocker Switch)Plugues banana vermelho/preto (do AliExpress Suprimentos Eletricos 4PCS / 2 Pares Conector Femea de Placa de Ligacao de Alto-falante)Dois fios jumper Dupont femea-femea curtosAlguns fios eletricosImpressao/Montagem:Primeiro imprima o botao1 (sem suporte, 100% de preenchimento), assim que a impressao terminar, enquanto ainda estiver quente, aperte a peca plana no centro com um par de pincas para afina-laAgora imprima o botao2, a parte de tras e o corpo com alto preenchimento (sem suporte)Certifique-se de que o Botao 1 e o botao 2 se encaixem, conecte e desconecte-os algumas vezes.Imprima a cabeca e os bracos com baixo preenchimento, sem suportesCorte os dois fios jumper no meio para que voce tenha 4 fios com um conector femea de um lado.Insira o jack de 5,5 mm no buraco no braco direitoSolde o fio vermelho fino do amperimetro + outro fio no IN+ do conversor buckSolde o fio preto grosso do amperimetro no OUT- do buckSolde mais dois fios, um no IN- do buck e um no OUT+Pressione o botao menor 2 firmemente no potenciometro do buck, ele deve se encaixar como uma chave de fenda no parafuso do potenciometro.Coloque cuidadosamente o buck entre as 4 colunas dentro do corpo para que a parte do botao entre no buraco redondoDeslize cuidadosamente a parte de tras nas ranhuras das 4 colunas, a pequena saliencia vai na extremidade inferior, use cola quente para segurar tudo no lugarAgora, cuidadosamente (novamente) conecte a parte externa do botaoHora de soldar, certifique-se de soldar tudo no lado correto do corpo para que as coisas se encaixem em seus buracosSolde o fio livre do IN+ no interruptor, depois do terminal do interruptor para o jack de 5,5 mm +Solde o fio do IN- no jack de 5,5 mmSolde o fio do OUT+ e o fio grosso vermelho do amperimetro e dois dos jumpers dupont no banana vermelhoSolde o ultimo fio grosso do amperimetro e os outros dois jumpers dupont no banana pretoO fio fino preto do amperimetro deve ser deixado desconectadoAgora empurre todos os componentes para que se encaixem em seus buracosEmpurre os 4 conectores DuPont no buraco quadrado entre os dois bananas, certifique-se de que os conectores positivos estao mais proximos do banana vermelho e os negativos do banana pretoUse um pouco de cola no ombro direito para que o braco nao saia quando voce desconectar o cabo de alimentacaoEssas foram algumas instrucoes longas, se voce chegou ate aqui, deixe um comentario
