Sobre o objeto 3D Fonte de Alimentacao de Laboratorio

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

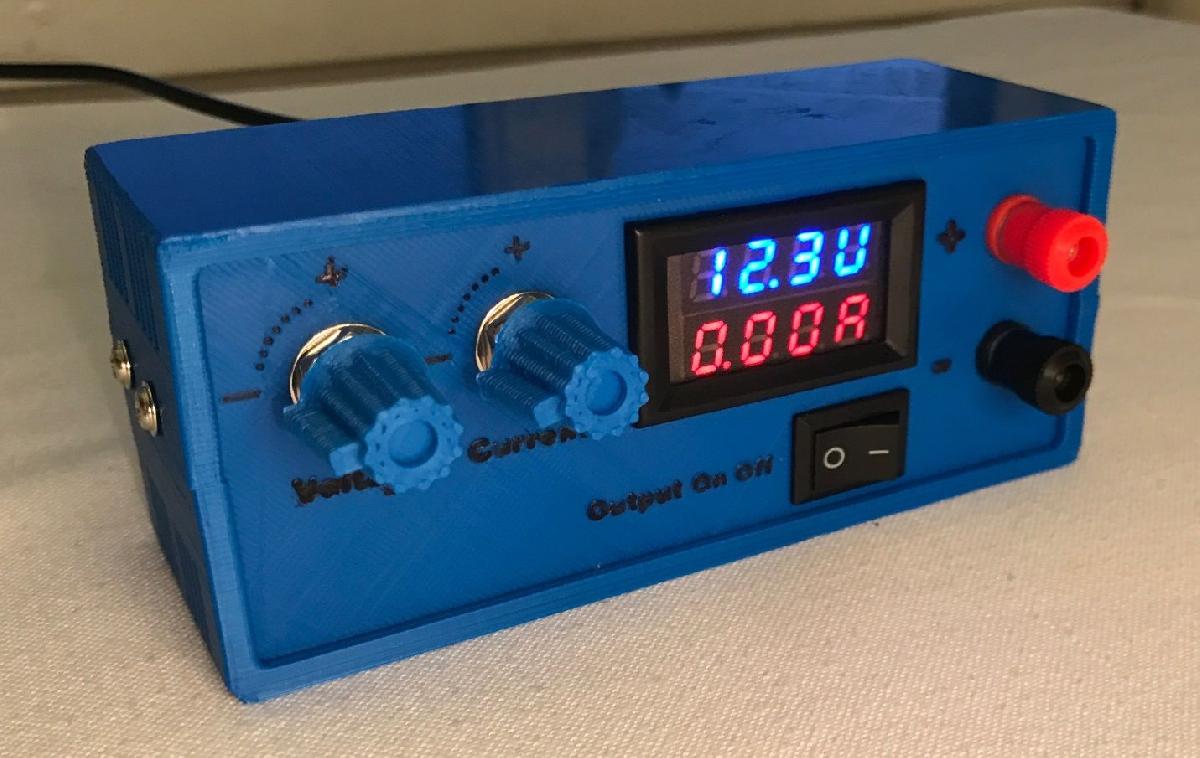

Fonte de Alimentacao de Laboratorio foi projetado para Impressora 3D. ATUALIZACAO: Eu fiz um novo caso para esta fonte de alimentacao, com algumas melhorias. As pecas usadas e as instrucoes sao essencialmente as mesmas que esta Fonte de Alimentacao de Laboratorio. Link para a nova versao: Uma fonte de alimentacao de laboratorio ajustavel e barata. Requer uma fonte de alimentacao DC externa com uma tensao entre 12-30V para funcionar. Eu uso um carregador de laptop antigo. Baseado em um conversor DC-DC XL4015 do ebay (link na secao BOM). Isso fornece uma tensao de saida ajustavel de cerca de 1.4V ate a tensao de entrada (quase). O limite de corrente pode ser definido de 0mA ate cerca de 5A. O modulo do conversor e classificado para 75W, mas se voce planeja usar essa quantidade de energia por periodos mais longos, provavelmente precisara de refrigeracao extra. O modulo do conversor tem desligamento termico e protecao contra curto-circuito embutidos. Custo total aproximado das pecas (excluindo pecas impressas e PSU externa): 16$ Dimensoes: 14cm x 6cm x 5cm Obrigado ao Heartman pela incrivel caixa parametrica, e ao charliearmorycom pelo personalizador de botao. ATUALIZACAO: Aumentei o texto no painel frontal e adicionei botoes de potenciometro imprimiveis. ATUALIZACAO 2: Atualizei a lista de materiais para especificar potenciometros de 10kΩ, nao 2.2kΩ!
