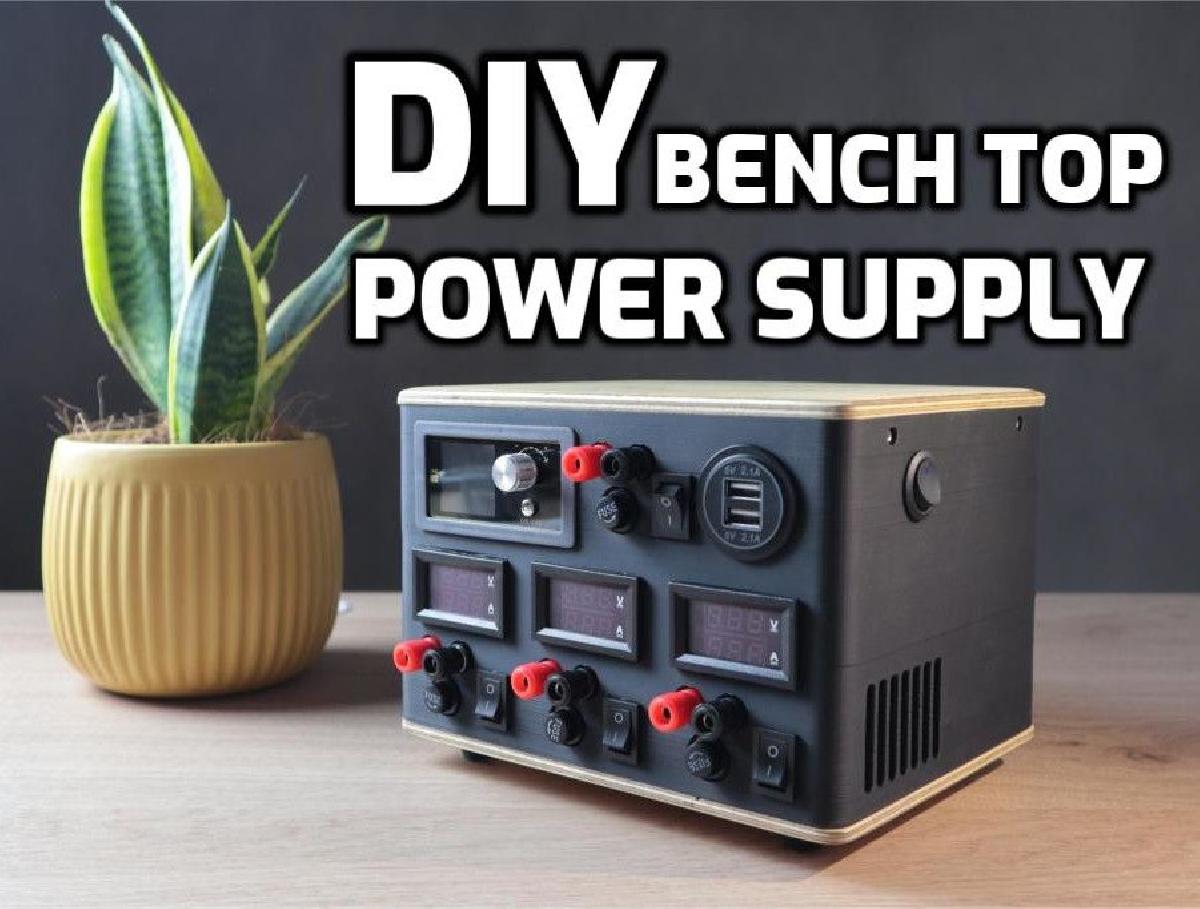

Fonte de alimentacao de bancada TFX, nao baseada em ATX.

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Fonte de alimentacao de bancada TFX, nao baseada em ATX.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Fonte de alimentacao de bancada TFX, nao baseada em ATX. foi projetado para Impressora 3D. HISTORICO DE ALTERACOES2021-03-16muitas pessoas comecaram a me avisar que os interruptores basculantes listados na lista de materiais sao muito pequenos e isso e verdade. Eu adicionei por engano o link para a versao 10x15. O tamanho correto para os interruptores e 15x21. Ja corrigi o link na lista de materiais. Desculpe, pessoal!2021-01-10adicionada foto da fonte de alimentacao TFX usada: o modelo exato e Fortron FSP250-60SBVatualizadas as informacoes sobre as insercoes de latao na lista de materiais (e projetado para M3 X D4.6 X L5.7)2021-01-09arquivo STEP adicionado para permitir que voce modifique o projeto facilmenteguia de montagem adicionado (veja o pdf anexado na lista de arquivos)adicionados arquivos stl para a tampa superior e inferior - para aqueles que nao querem corta-las em compensadoadicionado template em pdf para cortar as tampas superior e inferiorinsercoes de latao para fusiveis adicionadas a lista de materiaisIsencao de responsabilidadeEu fiz o meu melhor para tornar este design seguro, mas no geral sou um amador e hobbyista. Nao posso garantir que voce nao se machuque ao fazer esta coisa, entao, se voce se sentir desconfortavel em trabalhar com eletricidade, por favor, nao comece a brincar com isso.Alem disso, isto nao e uma fonte de alimentacao de laboratorio. Nao sei o nivel de ruido ou quaisquer outros parametros necessarios para fontes de alimentacao de laboratorio, entao nao pense nessa coisa dessa forma.IntroducaoFonte de alimentacao de mesa construida em cima de uma antiga fonte de alimentacao TFX de 250W (voce provavelmente pode comprar uma no seu mercado local por cerca de $10-15)O design e inspirado pelo "Back Horn Speaker V2.0 BL2 - Bluetooth, Ativo, Passivo" de guppyk (https://www.thingiverse.com/thing:4668173)Lista de materiaisProdutoQuantidadeLinkInterruptor basculante (2 pinos, 15x21)5https://s.click.aliexpress.com/e/_Aru962Carregador USB duplo1https://s.click.aliexpress.com/e/_AmzlmTInterruptor basculante LED 12V1https://s.click.aliexpress.com/e/_ANc8qPConversor step up buck1https://s.click.aliexpress.com/e/_9vhU95Modulo de Fonte Buck Converter CC CV 1.8-32V 5A1https://s.click.aliexpress.com/e/_DkuwFWJVoltimetro e amperimetro digital LED 0.56'' 0-100V 10A3https://s.click.aliexpress.com/e/_9vbHCJFusiveis (5x20, 10A)4https://s.click.aliexpress.com/e/_AaPtELSuportes para fusiveis4https://s.click.aliexpress.com/e/_9jOzf9Conector banana (vermelho)4https://s.click.aliexpress.com/e/_AU55QTConector banana (preto)4https://s.click.aliexpress.com/e/_AU55QT2x resistores de 22 Ohm 10W ou 1x resistor de 8 Ohm 50W com dissipador de calor2(1)https://s.click.aliexpress.com/e/_9gjnQxConector IEC1https://s.click.aliexpress.com/e/_DBjm3RtConversor LM2596 step down (opcional, para controle de velocidade do ventilador)1https://s.click.aliexpress.com/e/_DkHltWBVentilador Sunon 6010 12V1https://s.click.aliexpress.com/e/_A7tuKRConectores isolados1 conjuntohttps://s.click.aliexpress.com/e/_AnuYWRInsercoes de latao quente M3 X D4.6 X L5.712https://s.click.aliexpress.com/e/_A1hMurAlguns dos links acima sao afiliados. Se voce se sentir desconfortavel com isso, tente procurar produtos por conta propria.MontagemPor favor, veja a lista de arquivos do Thing para um guia completoFiacaoO esquema de fiacao esta incluido na lista de arquivos (PDF) e na lista de imagens de pre-visualizacao.ImpressaoPrepare-se para uma impressao longa. Estou imprimindo bastante rapido (cerca de 100-120mm/s) e estive imprimindo as paredes externas por cerca de 14h com altura de camada de 0.28 (bico de 0.4).

Baixar

O arquivo **"Fonte de alimentação de bancada - TFX, não baseada em ATX"** é um projeto para a construção de uma fonte de alimentação de bancada utilizando uma fonte TFX de 250W. Esse tipo de projeto é popular entre hobbyistas e entusiastas de eletrônica que desejam uma solução econômica e customizada para suas necessidades.

### Descrição do Projeto

#### Registro de Alterações
O autor fornece um histórico de modificações no projeto, indicando como ele respondeu ao feedback dos usuários. Isso inclui correções na lista de materiais, atualização de informações e adição de arquivos úteis para facilitar a montagem.

#### Aviso de Segurança
O autor é claro ao alertar sobre os riscos envolvidos na manipulação de eletricidade, destacando que ele é um amador e hobbyista, e que a fonte não deve ser considerada uma fonte de alimentação de laboratório profissional.

### Introdução
O design da fonte é baseado em um modelo de fonte TFX mais antiga, o modelo **Fortron FSP250-60SBV**, que pode ser adquirido a baixo custo. Essa abordagem permite que os usuários reutilizem hardware existente, promovendo a sustentabilidade.

### Lista de Materiais
O projeto inclui uma lista detalhada de componentes necessários para a montagem da fonte, incluindo links para compra de cada item. Isso abrange desde interruptores e carregadores USB até módulos de potência e conectores. Essa variedade de componentes possibilita a personalização de acordo com as necessidades de cada um.

### Montagem e Impressão
O arquivo também inclui um guia de montagem e esquemas de fiação, que são recursos cruciais para aqueles que podem não ter experiência anterior em montagem de eletrônicos. O autor recomenda bastante cautela e oferece dicas sobre o processo de impressão 3D, sugerindo prazos e especificações de qualidade.

### Conclusão
Esse modelo é uma excelente oportunidade para aprender sobre eletrônica e impressão 3D, além de ser um projeto de baixo custo que pode ser adaptado para diversas aplicações. Para aqueles que buscam uma experiência prática, a construção desta fonte de alimentação de bancada representa um desafio interessante e educativo.
