Sobre o objeto 3D Foguete Modelo Sentinel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

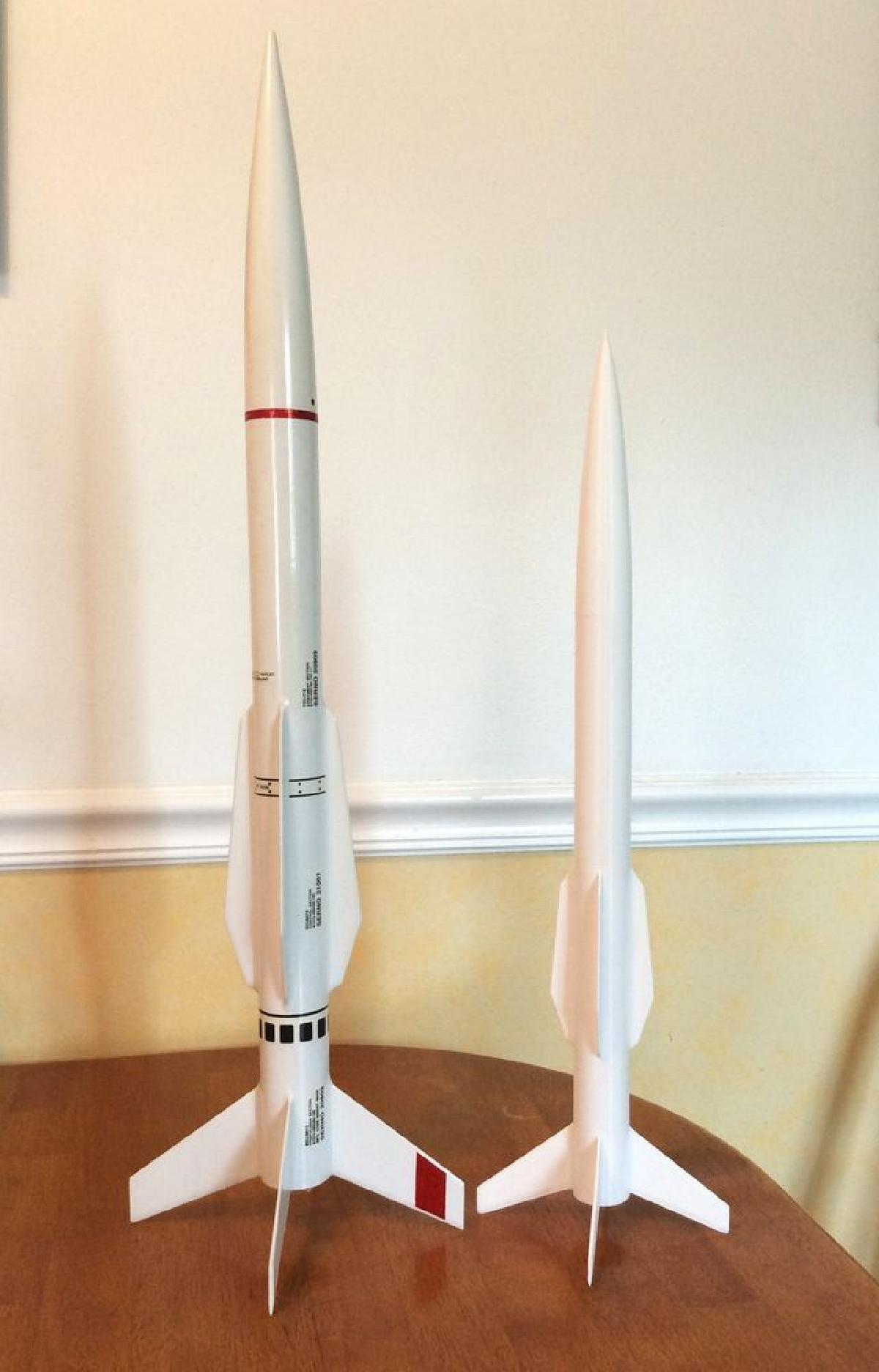

Foguete Modelo Sentinel foi projetado para Impressora 3D. Esta e uma replica do foguete modelo Sentinel vendido pela Estes de 1988 a 1994. E um dos meus foguetes favoritos. A foto mostra o Sentinel original a esquerda e a versao impressa em 3D a direita. O original tem 27 de altura, a impressa tem 21,5Eu reduzi a escala em 0,8 para que a secao da asa coubesse dentro da placa de construcao de 6 de diametro da minha impressora Orion Delta. A parede do corpo tem 1 mm de espessura, permitindo duas extrusoes de 0,5 mm.Se a placa de construcao da sua impressora tiver 8 de diametro ou mais, voce pode aumentar a escala do foguete em 1,25 no seu slicer e usar uma largura de extrusao de 0,625 para imprimi-lo no tamanho original completo.Eu nao voei com este foguete, entao prossiga por sua propria conta e risco se decidir faze-lo. Na escala de 0,8, deve ser possivel usar aneis de centralizacao BT-55 para fazer um suporte de motor que seria mantido no lugar entre o encaixe de baioneta na secao media e o anel de retencao embutido na parte inferior da secao da asa. Voce precisaria fazer/cortar 4 entalhes nos aneis para passa-los pelos salientes da baioneta na secao da asa. Nao faca os entalhes muito grandes - voce nao quer que os gases de ejecao escapem pela parte traseira do foguete antes que possam ejetar o paraquedas! Se impresso com um multiplicador de escala de 1,25, os aneis de centralizacao BT-60 devem funcionar. Sempre verifique as localizacoes do seu CG/CP!As pecas se conectam com encaixes de baioneta. Alinhe os canais com os salientes, insira e gire 90 graus no sentido horario ate sentir que se encaixou no lugar.A secao frontal tem um pino interno que pode ser usado para prenderum cordao de choque. Voce precisara usar um pedaco de fio rigido para passar um cordao pelo pino.Atualizacao 3/5/2018: Atualizei algumas pecas para orienta-las corretamente para impressao. Nao e mais necessario gira-las apos importa-las para o seu slicer. Tambem enlargei os pinos de lancamento para garantir que uma vara de 1/8 de polegada se encaixe mesmo quando o foguete nao estiver ampliado.Atualizacao 7/5/2018: Adicionei a secao de asa alternativa Fin2. Isso deve ser impresso com zero preenchimento e ou 1 perimetro para leveza, ou 2 perimetros para resistencia. Use 5 camadas solidas na parte inferior para que as balsas embutidas nos tres propulsores fornecam suporte adequado. Use 0 camadas solidas na parte superior para evitar que o Slic3r tente fechar os bicos dos propulsores. Remova as balsas apos a impressao.
