Sobre o objeto 3D Foguete de Modelo Tamanho do Motor B & C

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Foguete de Modelo Tamanho do Motor B & C foi projetado para Impressora 3D. ATUALIZACAO - Adicionei "Rocket 2 - Payload.stl" E o mesmo tamanho de foguete, mas com uma secao de carga na parte superior. Tambem possui um novo sistema de retencao do motor mais leve, feito a partir de um clipe de papel grande dobrado de maneira inteligente para manter o peso baixo. Para montar, endireite um clipe de papel grande padrao. Dobre o "U" em uma extremidade, insira para baixo, da extremidade do cone para a extremidade da cauda. Em seguida, dobre o clipe de papel para o lado e adicione a dobra do joelho e o laco na extremidade. Ele funciona como uma mola de torcao para segurar o motor do foguete.Tentei sem sucesso imprimir corretamente os foguetes que estavam aqui no thingiverse, entao meu filho e eu projetamos os nossos proprios no SolidWorks. Acho que foi principalmente devido a aprenderas limitacoes do nosso TOM, e nao a um problema com os designs existentes. Voce notara que esta e uma impressao "tudo de uma vez", onde voce imprime as asas, tubos e cone de nariz todos ao mesmo tempo. Existem nervuras de conexao entre as partes para que a secao da asa estabilize as outras partes altas e finas - voce notara em uma das fotos que a impressao falhou perto do final quando os tubos altos e finos estavam se inclinando na esteira do ABP.Atualmente, e apenas um design simples, mas espero projetar uma versao que incluira um suporte para uma camera "Spy-pen" para gravar video, e possivelmente uma que lance planadores quando o cone de nariz for ejetado, talvez uma opcao de recuperacao de helice para o cone de nariz - e qualquer outra ideia maluca que meus filhos de 4 e 7 anos inventarem...Isso foi impresso em uma Thing-O-Matic, com um extrusor MK6, ABP (que tornou a primeira tentativa instavel), a altura da camada e de 0,35 mm, taxa de alimentacao de 30, e usamos ABS branco para que as criancas pudessem colorir as secoes com marcadores.Atualizacao-Adicionei um STL sem as nervuras de conexao - apenas certifique-se de ter uma base solida - a impressao incompleta nas fotos foi porque a esteira do meu ABP estava muito "mole" quando as partes ficaram tao altas.

Baixar

O arquivo 3D denominado "Foguete de Modelo - Tamanho do Motor B & C" apresenta um design inovador para impressão em 3D, voltado para entusiastas de foguetes modelares e criadores que buscam diversão em projetos DIY. O foguete foi projetado com a intenção de ser fácil de montar e personalizar, tornando-o uma excelente opção para pais que desejam realizar atividades educativas e criativas com seus filhos.

### Descrição do Design

#### Estrutura e Montagem

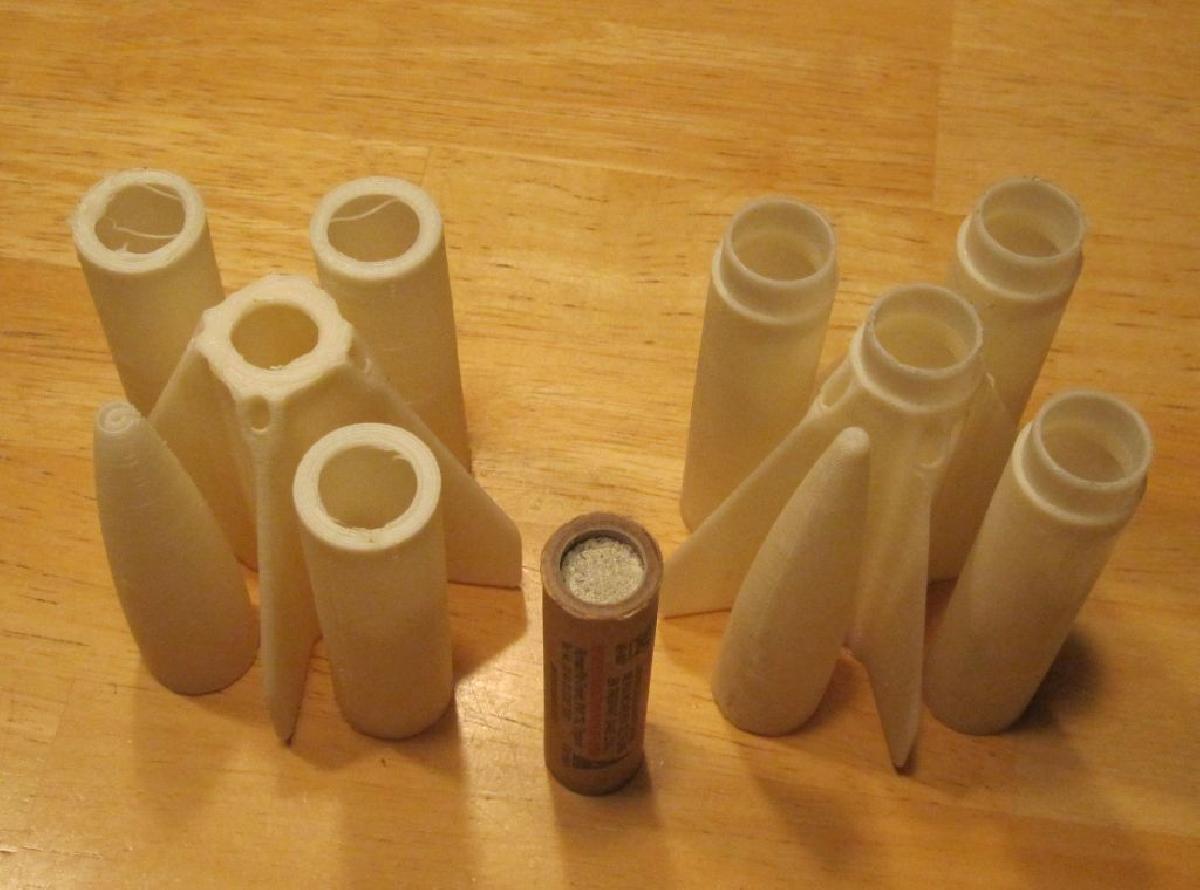

O foguete é uma impressão "tudo de uma vez", onde suas partes (asas, tubos e cone de nariz) são impressas simultaneamente. Isso é especialmente útil para uma montagem rápida e eficiente. As nervuras de conexão integradas ao design ajudam a estabilizar as partes longas e finas, proporcionando maior resistência à estrutura. Caso o usuário encontre dificuldades com a impressão devido a falhas na estabilidade, o autor disponibilizou uma versão do arquivo STL sem essas nervuras, sugerindo que os usuários garantam uma base sólida durante a impressão.

#### Sistema de Retenção do Motor
Um dos pontos mais interessantes do design é o sistema de retenção do motor, que utiliza um clipe de papel dobrado. Essa abordagem não só facilita a montagem do foguete, mas também mantém o peso da estrutura baixo, um fator crucial para o desempenho do foguete. O processo de montagem do clipe é descrito de forma clara, permitindo que mesmo iniciantes consigam montar sem dificuldades.

#### Experiência do Autor
O autor menciona que o design foi uma resposta a tentativas frustradas de imprimir outros modelos disponíveis no Thingiverse. Essa experiência prática levou à criação de um modelo que se adapta melhor às limitações da impressora 3D utilizada, a Thing-O-Matic, e ao aprendizado das características do material ABS.

### Possíveis Expansões do Design
Além da estrutura básica, o autor expressa interesse em expandir o projeto com recursos adicionais, como:
- Suporte para uma câmera "Spy-pen" para capturar vídeo durante o voo.
- Versões que possam lançar planadores ao ejetar o cone de nariz.
- Opcões de recuperação com hélices, ampliando assim as possibilidades de diversão e experimentação.

### Considerações de Impressão
O modelo foi impresso com uma altura de camada de 0,35 mm e uma taxa de alimentação de 30, utilizando ABS branco, que permite que as crianças personalizem o foguete com canetinhas. É importante estar atento à estabilidade da impressora durante a impressão, conforme mencionado nas experiências do autor.

### Conclusão
O "Foguete de Modelo - Tamanho do Motor B & C" é um projeto acessível e versátil, que não só serve como um ótimo brinquedo, mas também como um recurso educativo que estimula a criatividade e o aprendizado prático em famílias. Com a possibilidade de futuras adições e melhorias, esse design tem potencial para se tornar um favorito entre modelistas e educadores.
