Focalizador Helicoidal Crayford v2
Outro
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Focalizador Helicoidal Crayford v2
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

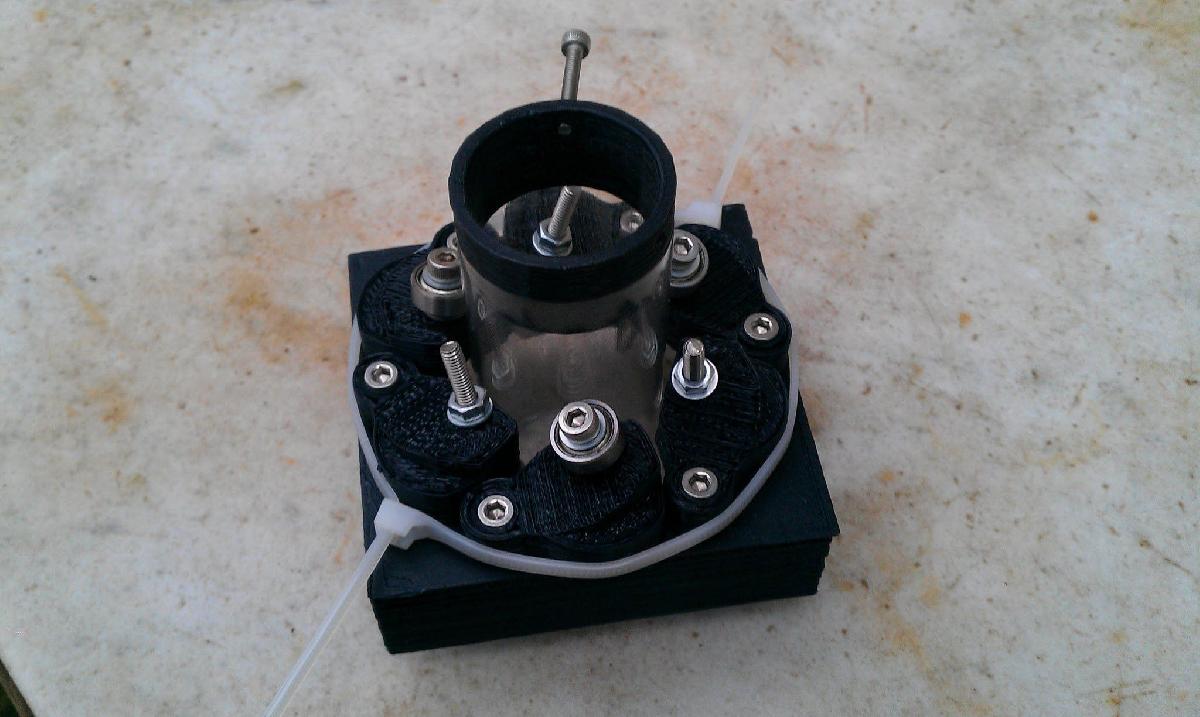

Focalizador Helicoidal Crayford v2 foi projetado para Impressora 3D. Este Focuser é ajustável, em que você pode usar vários tubos de focalizador de diâmetro (dentro de uma determinada faixa). Pode ser difícil obter o tubo de tamanho adequado em comprimentos curtos de uma maneira econômica, por isso este projeto permite que você use o que você pode encontrar localmente. Provavelmente a melhor fonte é a tubulação de PVC. Uma gravata zip é usada para fechar as "pétalas" no tubo. Talvez você possa usar um elástico grande também, o que seria um pouco melhor para casos em que o tubo não é consistente em OD. Talvez uma daquelas pulseiras de silicone? Uma grande braçadeira de mangueira também poderia funcionar. Metade dos rolamentos também são invertidos. Isso move os rolamentos em dois planos, de modo que ele se mova apenas ao longo de um eixo e não se incline para os lados. Na v1 isso foi feito com etapas, mas acho que esse design é mais clean. Uma revolução rende cerca de 35 mm de curso com as pétalas padrão, que têm um ângulo de 15 graus. As pétalas finas têm um ângulo de 5 graus, e presumo que deve ser ~11,5 mm/revolução. Todos os arquivos de sketchup estão no zip abaixo. Adicione um comentário se houver algum problema para abri-lo. Vídeo: http://youtu.be/bW7UEPq3LA8
O arquivo 3D "Focalizador Helicoidal Crayford - v2" é um design que visa facilitar a criação de um focuser ajustável para telescópios caseiros. Este design foi criado para ser flexível em termos do diâmetro do tubo focalizador que pode ser usado, permitindo ao usuário utilizar materiais facilmente acessíveis, como a tubulação de PVC.O design inclui "pétalas" que podem ser fechadas ou abertas usando uma gravata zip, um elástico grande ou até mesmo uma pulseira de silicone. Isso foi feito para garantir que o focuser possa se ajustar a tubos que podem não ter um diâmetro consistente.
Outro elemento distintivo deste design é que metade dos rolamentos são invertidos. Isso foi feito para garantir que o focuser se mova apenas ao longo de um eixo sem se inclinar para os lados, tornando o design mais limpo e mais funcional.
Uma única revolução do focuser tem um deslocamento de cerca de 35 mm quando se usa as pétalas padrão, que têm um ângulo de 15 graus. As pétalas finas, por outro lado, têm um ângulo de 5 graus e provavelmente proporcionarão um deslocamento de cerca de 11.5 mm por revolução.
Todos os arquivos de sketchup para este projeto estão incluídos em um arquivo zip. O autor do projeto também forneceu um vídeo demonstrativo, disponível no YouTube, para ilustrar como o design do focuser helicoidal Crayford funciona em uso prático.
