Focagem E Mount para Lentes Ultraf rapidas

camera

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Focagem E Mount para Lentes Ultraf rapidas

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

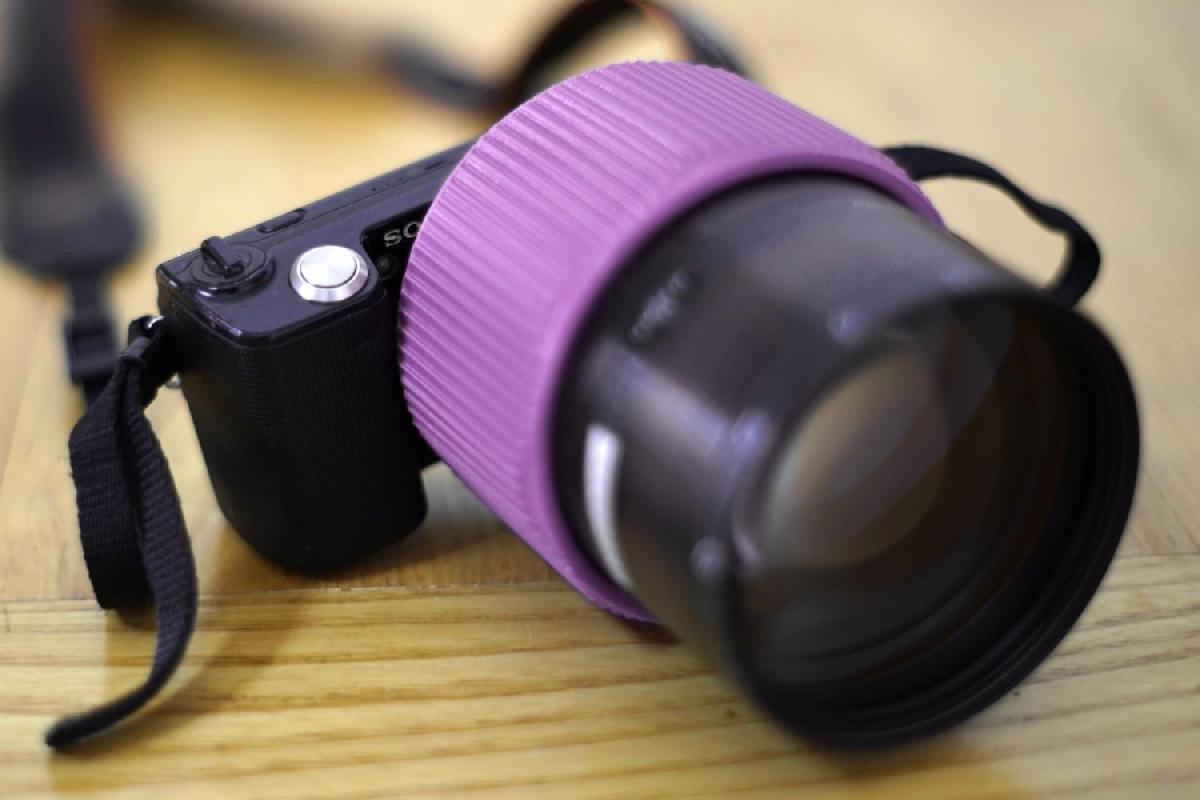

Focagem E Mount para Lentes Ultraf rapidas foi projetado para Impressora 3D. Existem uma variedade de lentes ultrarrapidas antigas disponiveis a precos acessiveis. Essas lentes, geralmente marcadas entre f/0,75 e f/1,6, tipicamente nao tem iris de abertura, mecanismo de foco e uma enorme rosca externa destinada a montagem. Geralmente, nao conseguem focar ate o infinito, mesmo em um corpo sem espelho, e a qualidade de imagem e assustadoramente suave, mas as vezes isso e uma caracteristica... De qualquer forma, eu normalmente montava essas lentes colando um adaptador M42 para montura A na parte traseira (como descrevi no meu Instructable, http://www.instructables.com/id/Using-Ultra-Fast-Lenses-on-DSLR-Cameras/). Em vez disso, agora construi adaptadores de montagem E imprimiveis em 3D, onde a lente se encaixa usando a grande rosca externa (veja a segunda foto) e pode ser focada por meio de desrosqueamento parcial. Um adaptador tem uma rosca de 60 mm que funciona com minha Kowa 55 mm f/1 e 42 mm f/0,75; o outro tem uma rosca de 80 mm que funciona com meu XR-Heligon 95 mm f/1,3. A flange de montagem E e um novo design que deve se adequar tanto a corpos de montagem E Sony mais antigos quanto aos novos montagens E totalmente metalicas (eles foram testados com NEX-5 e A7II). Na verdade, a flange do adaptador de 80 mm tem um perfil interno diferente do de 60 mm, porque o elemento traseiro do XR-Heligon e enorme e uma montagem E de espessura padrao poderia causar vinheta. As ultimas fotos foram tiradas usando os adaptadores de PLA 3D Fila roxos em uma A7II e NEX-5. O kiwi estava usando o Rodenstock XR-Heligon e o ornamento da princesa estava usando uma das Kowas. Observe que a grande superficie plana nos adaptadores torna dificil (mas nao impossivel) acessar o botao de liberacao da lente do corpo de montagem E, e o adaptador de 80 mm quase nao passa pela alca da minha NEX-5, mas a unica maneira de evitar esses problemas seria montar a lente mais longe do sensor, o que limitariam o alcance de foco.

Baixar

O modelo 3D intitulado "Focagem E-Mount para Lentes Ultraf rápidas" é um projeto inovador voltado para fotógrafos e entusiastas de câmeras que desejam utilizar lentes antigas ultrarrápidas, que geralmente não possuem íris de abertura e mecanismos de foco. Essas lentes, com aberturas que variam entre f/0.75 e f/1.6, são bastante especiais devido às suas características ópticas, embora muitas vezes apresentem desafios na focagem, especialmente em corpos de câmera sem espelho.

### Características do Modelo 3D:

1. **Design do Adaptador**: O modelo 3D tem a forma de um adaptador que permite a montagem de lentes ultrarrápidas em câmeras com montagem E da Sony. Ele é projetado para que a lente se fixe pelo grande diâmetro da rosca externa, o que é característico das lentes antigas. Essa abordagem elimina a necessidade de colar adaptadores, como era feito anteriormente.

2. **Focagem Ajustável**: Uma das funcionalidades mais interessantes deste adaptador é a capacidade de focagem. Ao desparafusar parcialmente o adaptador, o fotógrafo pode ajustar o foco, compensando a dificuldade que essas lentes frequentemente apresentam para atingir o infinito.

3. **Variedade de Roscas**: O projeto inclui dois tamanhos de adaptadores: um com rosca de 60mm, compatível com as lentes Kowa (como a de 55mm f/1 e 42mm f/0.75) e outro com rosca de 80mm, que se adapta à lente XR-Heligon de 95mm f/1.3. Isso proporciona flexibilidade e atende a diferentes necessidades de usuários.

4. **Compatibilidade de Flange**: O flange de montagem E foi cuidadosamente projetado para funcionar com modelos de câmeras Sony, tanto antigos quanto novos, evitando problemas como a vinheta, que poderia ocorrer devido ao tamanho do elemento traseiro da lente.

5. **Impressão em 3D**: O uso de impressoras 3D permite que usuários criem seus próprios adaptadores de maneira acessível, utilizando materiais como PLA. Isso democratiza o acesso a equipamentos fotográficos de qualidade, especialmente para aqueles que desejam explorar lentes vintage.

6. **Considerações Práticas**: Apesar de seus benefícios, o design do adaptador apresenta algumas limitações, como o acesso dificultado ao botão de liberação da lente em algumas câmeras. Esses detalhes práticos são importantes para usuários que buscam ergonomia e facilitação no manuseio.

### Uso Prático:
Os adaptadores foram testados em câmeras como a NEX-5 e A7II, demonstrando sua funcionalidade e eficácia. As experiências compartilhadas sobre imagens capturadas com essas lentes destacam a singularidade e a beleza que podem ser obtidas através da utilização de equipamentos vintage.

Em suma, o modelo 3D "Focagem E-Mount para Lentes Ultraf rápidas" representa um avanço significativo na adaptação de lentes antigas para uso moderno, permitindo que fotógrafos desfrutem das características únicas e da criatividade que essas lentes podem proporcionar. É uma excelente adição ao arsenal de qualquer entusiasta da fotografia que busca expandir suas capacidades com lentes especiais e acessíveis.
