Sobre o objeto 3D Fluval Flex Aquario Filtro Mod

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Fluval Flex Aquario Filtro Mod foi projetado para Impressora 3D. Depois que comprei um Fluval Flex 35l/9g (ok... so porque parecia bom) Eu rapidamente notei algumas falhas e / ou oportunidades para mexer :-) Entao comecei a redesenhar e adicionar algumas coisas. Esta e a Parte 2 do projeto. Todo o projeto cobrira resfriamento, aquecimento, controle de luz, reabastecimento de agua (e qualquer ideia que eu tenha alem disso) usando um microcontrolador ESP e sem nenhuma modificacao destrutiva no hardware do tanque. O filtro original tem um arranjo muito estranho do meio filtrante. Geralmente, voce deseja que a agua flua primeiro por meio de filtragem mecanica, depois por meio de filtragem biologica e, as vezes, por meio de produtos quimicos (como tratamento de carvao ativo ou remocao de nitrato). Na configuracao original, a agua era mais ou menos direcionada atraves do filtro mecanico e talvez ou nao pudesse tocar o biologico ou (menos provavel) o quimico. Entao eu projetei uma insercao em vez do bloco de esponja original que pode levar 3 cestos separados e garante uma direcao de fluxo de cima > de baixo. Na minha configuracao atual, a cesta do meio e preenchida com substrato EHEIM pro, a superior com um pedaco que cortei da esponja original. O espaco acima da cesta superior eu enchi frouxamente com la de filtro. Para mim, agora funciona perfeitamente bem e o substrato EHEIM supera o biofiltro fluval original em... Muito. O nitrito esta sempre abaixo de 0,2 mg/l (ppm). Os modelos devem ser impressos na orientacao dos stls (talvez gire a caixa 90° em torno de Z). Todos os modelos podem ser impressos sem suporte Os cestos podem ser impressos sem suporte, desde que seus perfis de filamento (ponte) estejam bem discados. O comprimento da ponte e de 20 mm. Caso contrario, use supports.Print: Por favor, use os arquivos para o seu tanque - _57 para o 57L/13G e _35 para o 35L/9G 1x Estojo 1x alca 3x Cesta Preste atencao para inserir os cestos com os pequenos orificios voltados para o lado aberto da caixa A caixa e inserida no tanque com os orificios de entrada a esquerda (na frente do tanque) - nao no lado onde esta a bomba. Use PETG XT 3D Fila, PA ou qualquer outro material seguro para alimentos e regue o modelo por pelo menos 24h antes de inseri-lo no tanque. Se voce planeja mudar para outro meio de biofiltro, insira-o na cesta inferior e o usado na acima. Deixe isso por pelo menos 4 semanas antes de remover o antigo. Muito obrigado a Trigg-Darren por fornecer as dimensoes do 57L e por testar! Partes do projeto publicadas ate agora: Filtro de Aquario Fluval Flex Modhttps://www.myminifactory.com/object/3d-print-95120 suporte de ventosa para sensores de temperatura DS18B20/DS18S20 (Aquario) https://www.myminifactory.com/object/3d-print-95606

Baixar

O modelo 3D "Fluval Flex Aquario Filtro Mod" foi criado por um entusiasta que notou algumas limitações no filtro original do aquário Fluval Flex de 35 litros. A proposta deste projeto é oferecer uma solução que melhore a eficiência do sistema de filtragem, permitindo uma filtragem mecânica, biológica e química adequada, tudo isso sem modificar de forma destrutiva o hardware do tanque.

### Descrição do Projeto
O autor decidiu redesenhar a parte do filtro do aquário, utilizando um microcontrolador ESP para controle de diversas funções, como resfriamento, aquecimento, controle de luz e reabastecimento de água. A preocupação do autor é com a eficiência do fluxo de água dentro do filtro. Ele identificou que o arranjo original do meio filtrante não permitia que a água fluísse de maneira ideal, prejudicando a filtragem.

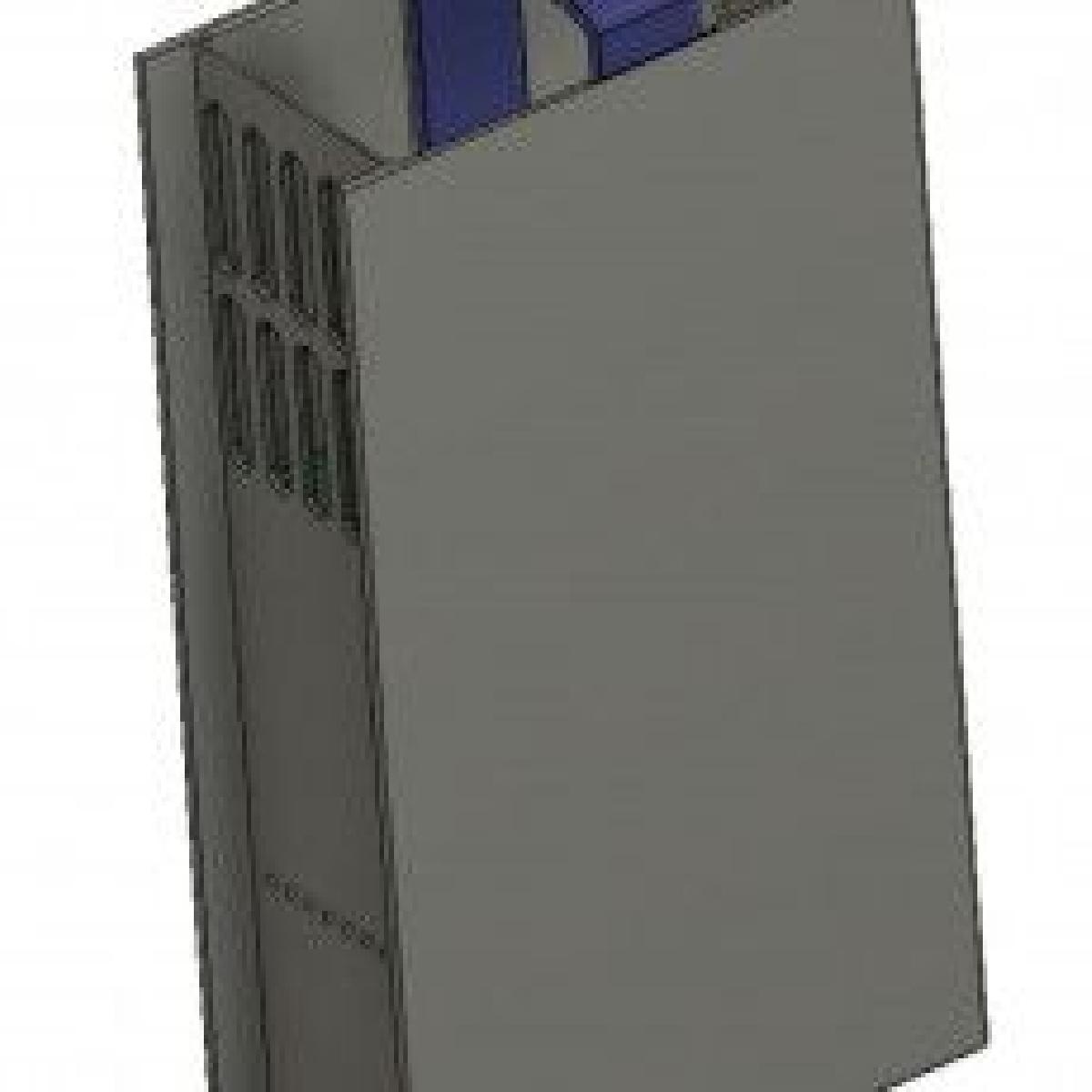

A solução proposta envolve a criação de uma inserção que substitui o bloco de esponja original, permitindo a utilização de três cestos de filtragem que garantem uma direção de fluxo de cima para baixo. O autor preencheu os cestos de forma estratégica com substratos de filtragem avançados, como o EHEIM pro, o que melhorou significativamente os parâmetros de qualidade da água, especialmente os níveis de nitrito (mantendo sempre abaixo de 0,2 mg/l).

### Instruções de Impressão
O modelo deve ser impresso na orientação indicada nos arquivos STL. A recomendação é girar o modelo 90° em torno do eixo Z. Todos os componentes podem ser impressos sem suporte, embora os cestos precisem de atenção especial para garantir que a ponte de filamento seja impressa corretamente (com até 20 mm de comprimento). Os arquivos disponíveis são específicos para dois tamanhos de aquário: _57 (para 57L/13G) e _35 (para 35L/9G). Além disso, o autor sugere o uso de materiais seguros para alimentos, como PETG e PA, e recomenda um período de imersão de pelo menos 24 horas antes da inserção nos aquários.

### Montagem
A montagem do sistema é simples, com atenção em como os cestos são inseridos (os pequenos orifícios devem estar voltados para o lado aberto do estojo). O estojo deve ser instalado com os orifícios de entrada voltados para a frente do aquário, e não para o lado onde está a bomba.

### Conclusão
Esse projeto é uma excelente iniciativa para aquaristas que buscam melhorar a eficiência e a qualidade do sistema de filtragem do seu aquário Fluval Flex. Ele apresenta uma solução inovadora e prática, que permite personalizar e otimizar o desempenho do aquário sem a necessidade de modificações complexas e destrutivas.
