Flip Forward Game Boy (+Advance) Cartucho Holders Usa filamento de 1,75 mm para pinos de dobradica

Jogos eletrônicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Flip Forward Game Boy (+Advance) Cartucho Holders Usa filamento de 1,75 mm para pinos de dobradica

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

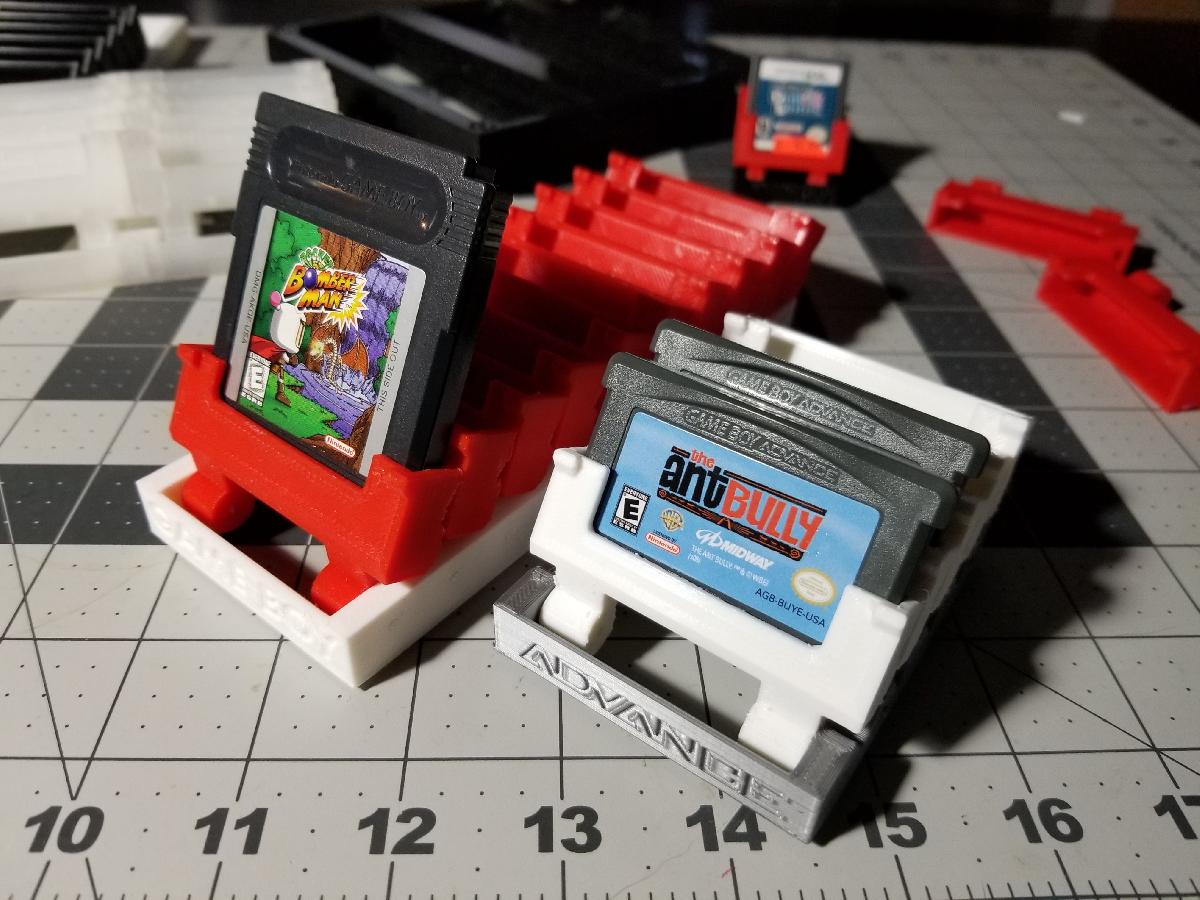

Flip Forward Game Boy (+Advance) Cartucho Holders Usa filamento de 1,75 mm para pinos de dobradica foi projetado para Impressora 3D. Esta e uma serie de suportes de cartucho para cartuchos Game Boy e Game Boy Advance. Ele consiste em um par de slots de retencao de cartucho (iteracoes ligeiramente diferentes para Game Boy e Advance) que sao projetados para mostrar a arte na frente do cartucho, e trilhos que contem varios numeros dos slots de cartucho. Os slots sao articulados na parte inferior para que possam ser virados para a frente para navegar pelos cartuchos sem remover nenhum deles do suporte. As dobradicas sao fixadas com segmentos curtos de filamento de 1,75mm, embora tambem sejam reforcadas por baixo com ombros nos trilhos que sustentam os cilindros na parte inferior das ranhuras. As pecas do trilho nao precisam de suporte - ou mesmo de enchimento real. As pecas do slot exigem suporte, mas eu nao estava feliz com os resultados dos suportes do Cura, nao importa como eu ajustasse as configuracoes, entao projetei versoes dos slots com suporte embutido - destinado a uma altura de camada de .2mm e um bocal de .4mm com uma largura de linha de ~.45 (provavelmente nao critico nessa dimensao de largura de linha). Os slots sao destinados a serem impressos planos (rotacao necessaria em sua segmentacao de dados) porque eu descobri que ao imprimi-los verticalmente, eles estavam em risco de serem derrubados durante a impressao devido a pequena area de superficie. E como voce provavelmente vai querer imprimir muitas dessas pecas (provavelmente muitas ao mesmo tempo), a impressao plana e altamente recomendada. Pecas de slot nao suportadas tambem sao fornecidas, para que voce possa lancar seu proprio suporte, se preferir. Ha uma versao 1x5 dos trilhos, uma versao 1x10, uma versao 2x10 e uma versao 3x10 para 30 cartuchos de capacidade de armazenamento! Isso e tao grande quanto cabera em uma placa de construcao normal de ~200mm x ~200mm. A unica diferenca entre os trilhos do Game Boy e os trilhos do Advance sao os logotipos. De outra forma, sao intercambiaveis. Ha tambem versoes em branco dos trilhos. Os trilhos tem furos na parte inferior para pes antiderrapantes de silicone de 8,5 mm x 2,5 mm - conforme link abaixo. https://www.amazon.com/eBoot-Adhesive-Bumpers-Dampening-Cabinet/dp/B06XD47D79 Se voce de alguma forma tropecar nisso, mas nao tiver uma impressora 3D, tenho alguns deles disponiveis para venda no meu Etsy e recebo pedidos de pedidos personalizados (cores personalizadas, texto personalizado, numero personalizado de slots de cartucho). https://www.etsy.com/shop/EsotericAvenue Ha um video mostrando esse item em acao, com dicas de impressao e montagem. https://youtu.be/1RNZr-Dw-Cw

Baixar

O modelo de impressão 3D "Flip Forward Game Boy (+Advance) Cartucho Holders" é dedicado aos fãs de videogames vintage, permitindo-lhes armazenar de forma organizada e exibir seus cartuchos de Game Boy e Game Boy Advance.

Os suportes foram projetados com a intenção de exibir a arte na frente dos cartuchos e os slots possuem hastes na parte inferior, permitindo que sejam virados para frente para facilitar a busca pelos cartuchos sem a necessidade de retirá-los do suporte.

As dobradiças destes slots são fixadas com filamento de 1,75mm e também são reforçadas na parte inferior por meio de trilhos que suportam os cilindros.

Este modelo inclui peças de trilho e slot. As peças do trilho não precisam de apoio, enquanto as peças de slot requerem algum tipo de suporte para impressão. Para este fim, o autor forneceu versões de slots com suporte embutido, projetados para um bocal de 0,4 mm e uma altura de camada de 0,2 mm. Ele sugere a impressão dos slots na posição plana para minimizar problemas de estabilidade durante a impressão.

O conjunto oferece diferentes versões do modelo para adequar-se à quantidade de cartuchos a serem armazenados: 1x5 trilhos, 1x10, 2x10 e 3x10 para até 30 cartuchos.

Os trilhos possuem furos na parte inferior para acomodar pés antiderrapantes de silicone de 8,5 mm x 2,5 mm e também vêm com a opção de esculpir os logotipos do Game Boy ou do Advance, embora sejam intercambiáveis.

Para aqueles que não possuem uma impressora 3D, o autor oferece a opção de comprar os suporte já impressos em sua loja no Etsy, com a possibilidade de personalizar cores, texto e número de slots.

Para auxiliar na impressão e montagem, um vídeo tutorial foi fornecido.
